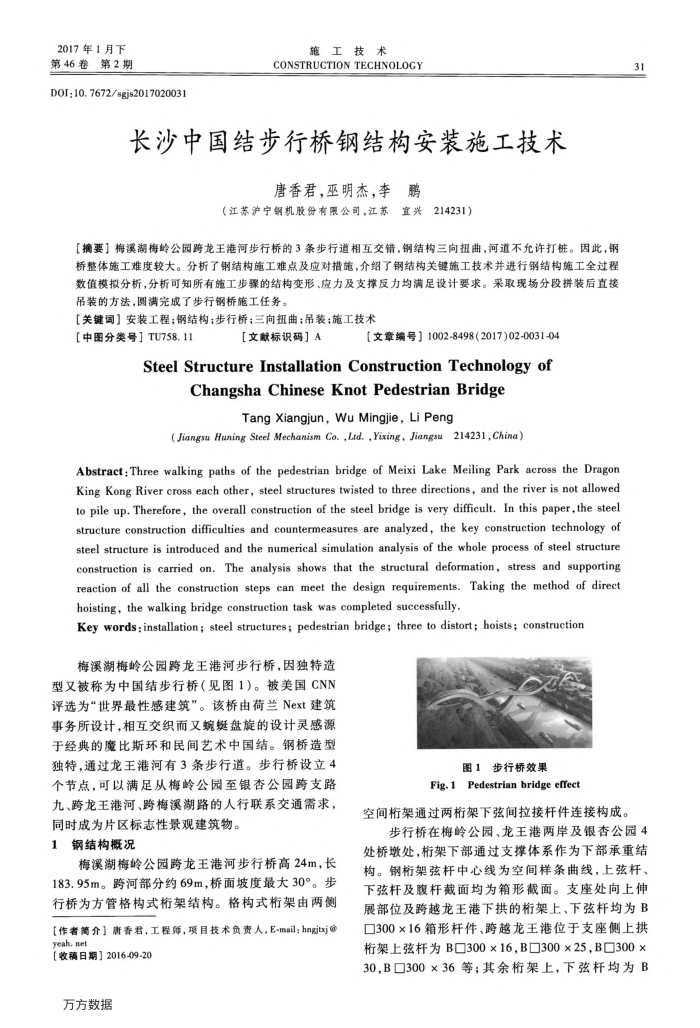

2017年1月下第46卷第2期
D0I:10.7672/sgjs2017020031
施工技术
CONSTRUCTION TECHNOLOGY
长沙中国结步行桥钢结构安装施工技术
唐香君巫明杰，李鹏
（江苏沪宁钢机股份有限公司，江苏宜兴214231）
【摘要】梅溪湖梅岭公园跨龙王港河步行桥的3条步行道相互交错，钢结构三向扭曲，河道不允许打桩。因此，钢桥整体施工难度较大。分析了钢结构施工难点及应对措施，介绍了钢结构关键施工技术并进行钢结构施工全过程数值模拟分析，分析可知所有施工步骤的结构变形、应力及支撑反力均满足设计要求。采取现场分段拼装后直接吊装的方法，圆满完成了步行钢桥施工任务。
【关键词】安装工程；钢结构；步行桥；三向扭曲；吊装；施工技术
中图分类号】TU758.11
【文献标识码】A
【文章编号】1002-8498(2017)02-0031-04
SteelStructureInstallationConstructionTechnologyof
ChangshaChineseKnotPedestrianBridge
Tang Xiangjun，Wu Mingjie，Li Peng
(Jiangsu Huning Steel Mechanism Co. ,Lid.,Yixing, Jiangsu 214231,China)
Abstract: Three walking paths of the pedestrian bridge of Meixi Lake Meiling Park across the Dragon King Kong River cross each other, steel structures twisted to three directions, and the river is not allowed to pile up. Therefore, the overall construction of the steel bridge is very difficult. In this paper,the steel structure construction difficulties and countermeasures are analyzed,the key construction technology of steel structure is introduced and the numerical simulation analysis of the whole process of steel structure construction is carried on.The analysis shows that the structural deformation， stress and supporting aaaae hoisting, the walking bridge construction task was completed successfully
Key words:installation; steel structures; pedestrian bridge; three to distort; hoists; construction
梅溪湖梅岭公园跨龙王港河步行桥，因独特造型又被称为中国结步行桥（见图1）。被美国CNN 评选为“世界最性感建筑”。该桥由荷兰Next建筑事务所设计，相互交织而又婉蜓盘旋的设计灵感源于经典的魔比斯环和民间艺术中国结。钢桥造型
独特，通过龙王港河有3条步行道。步行桥设立4 个节点，可以满足从梅岭公园至银杏公园跨支路九、跨龙王港河、跨梅溪湖路的人行联系交通需求，
同时成为片区标志性景观建筑物。 1
钢结构概况
梅溪湖梅岭公园跨龙王港河步行桥高24m，长 183.95m。跨河部分约69m，桥面坡度最大30°。步行桥为方管格构式桁架结构。格构式桁架由两侧【作者简介】唐香君，工程师，项目技术负责人，E-mail；hngitxj@ yeah, net
【收稿日期】2016-09-20 万方数据
图1步行桥效果
Pedestrian bridge effeet
Fig.1
空间桁架通过两桁架下弦间拉接杆件连接构成。
31
步行桥在梅岭公园、龙王港两岸及银杏公园4 处桥墩处，桁架下部通过支撑体系作为下部承重结构。钢桁架弦杆中心线为空间样条曲线，上弦杆、下弦杆及腹杆截面均为箱形截面。支座处向上伸展部位及跨越龙王港下拱的桁架上、下弦杆均为B 口300×16箱形杆件、跨越龙王港位于支座侧上拱桁架上弦杆为B口300×16，B300×25，B300× 30,B口300×36等；其余桁架上，下弦杆均为B
