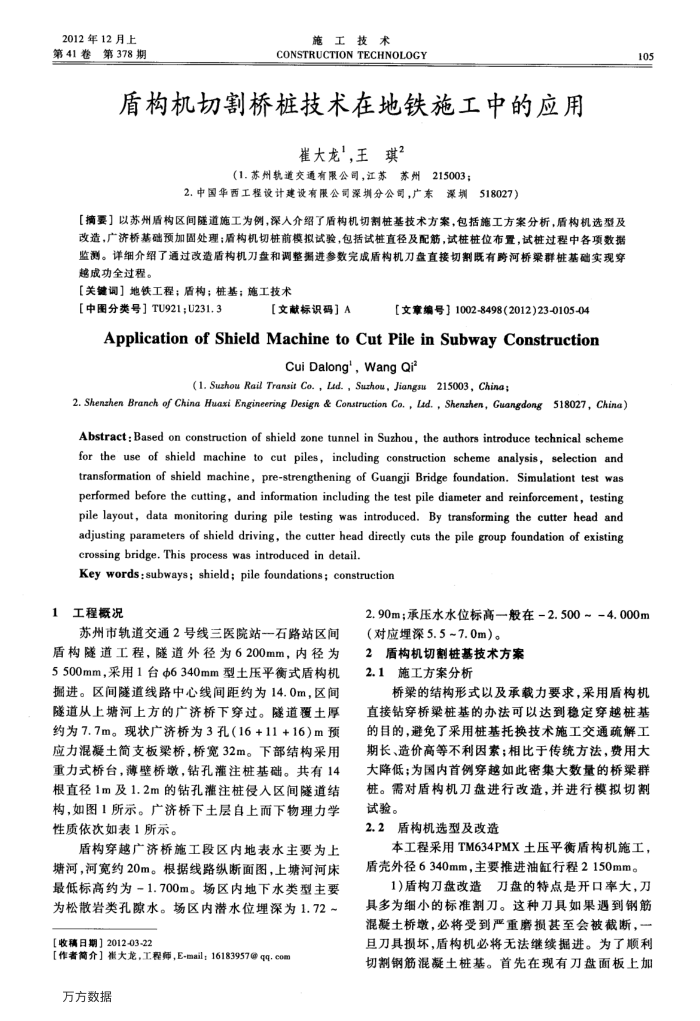

2012年12月上第41卷第378期
施工技术
CONSTRUCTIONTECHNOLOGY
盾构机切割桥桩技术在地铁施工中的应用
崔大龙，王琪2
（1.苏州轨道交通有限公司，江苏苏州215003；
2.中国华西工程设计建设有限公司深圳分公司，广东深圳518027)
【摘要】以苏州盾构区间隧道施工为例，深人介绍了盾构机切割桩基技术方案，包括施工方案分析，盾构机选型及改造，广济桥基础预加固处理；盾构机切桩前模拟试验，包括试桩直径及配筋，试桩桩位布置，试桩过程中各项数据监测。详细介绍了通过改造盾构机刀盘和调整据进参数完成盾构机刀盘直接切割既有跨河桥梁群桩基础实现穿越成功全过程。
【关键调】地铁工程；盾构；桩基；施工技术
[中图分类号】TU921;U231.3
【文献标识码］A
【文章编号】1002-8498(2012)23-0105-04
Application of Shield Machine toCutPilein SubwayConstruction
Cui Dalong',Wang Qi?
(1.Suzhou Rail Transit Co.,Lad.,Suzhou,Jiangsu215003,China;
2. Shenzhen Branch of China Huaxi Engineering Design & Construction Co. , Lad., Shenzhen, Guangdong 518027, China) Abstract: Based on construction of shield zone tunnel in Suzhou, the authors introduce technical scheme for the use of shield machine to cut piles, including construction scheme analysis, selection and transformation of shield machine, pre-strengthening of Guangji Bridge foundation. Simulationt test was performed before the cutting, and information including the test pile diameter and reinforcement, testing pile layout, data monitoring during pile testing was introduced. By transforming the cutter head and adjusting parameters of shield driving, the cutter head directly cuts the pile group foundation of existing crossing bridge. This process was introduced in detail.
Key words:subways; shield; pile foundations; construction
1工程概况
苏州市轨道交通2号线三医院站石路站区间盾构隧道工程，隧道外径为6200mm，内径为 5500mm，采用1台Φ6340mm型土压平衡式盾构机掘进。区间隧道线路中心线间距约为14.0m，区间隧道从上塘河上方的广济桥下穿过。隧道覆土厚约为7.7m。现状广济桥为3孔（16+11+16)m预应力混凝土简支板梁桥，桥宽32m。下部结构采用重力式桥台，薄壁桥墩，钻孔灌注桩基础。共有14 根直径1m及1.2m的钻孔灌注桩侵入区间隧道结构，如图1所示。广济桥下土层自上而下物理力学性质依次如表1所示。
盾构穿越广济桥施工段区内地表水主要为上塘河，河宽约20m。根据线路纵断面图，上塘河河床最低标高约为-1.700m。场区内地下水类型主要为松散岩类孔隙水。场区内潜水位埋深为1.72~
【收稿日期】2012-03-22
【作者简介］准大龙，工程师，E-mail；16183957@qq.com 万方数据
105
2.90m；承压水水位标高一般在-2.500~-4.000m（对应埋深5.5~7.0m）。
2盾构机切割桩基技术方案 2.1施工方案分析
桥梁的结构形式以及承载力要求，采用盾构机直接钻穿桥梁桩基的办法可以达到稳定穿越桩基的目的，避免了采用桩基托换技术施工交通疏解工期长、造价高等不利因素；相比于传统方法，费用大大降低；为国内首例穿越如此密集大数量的桥梁群桩。需对盾构机刀盘进行改造，并进行模拟切割试验。
2.2盾构机选型及改造
本工程采用TM634PMX土压平衡盾构机施工，盾壳外径6340mm，主要推进油缸行程2150mm。
1)盾构刀盘改造刀盘的特点是开口率大，刀具多为细小的标准割刀。这种刀具如果遇到钢筋混凝土桥墩，必将受到严重磨损甚至会被截断，且刀其损坏，盾构机必将无法继续掘进。为了顺利切割钢筋混凝土桩基。首先在现有刀盘面板上加
