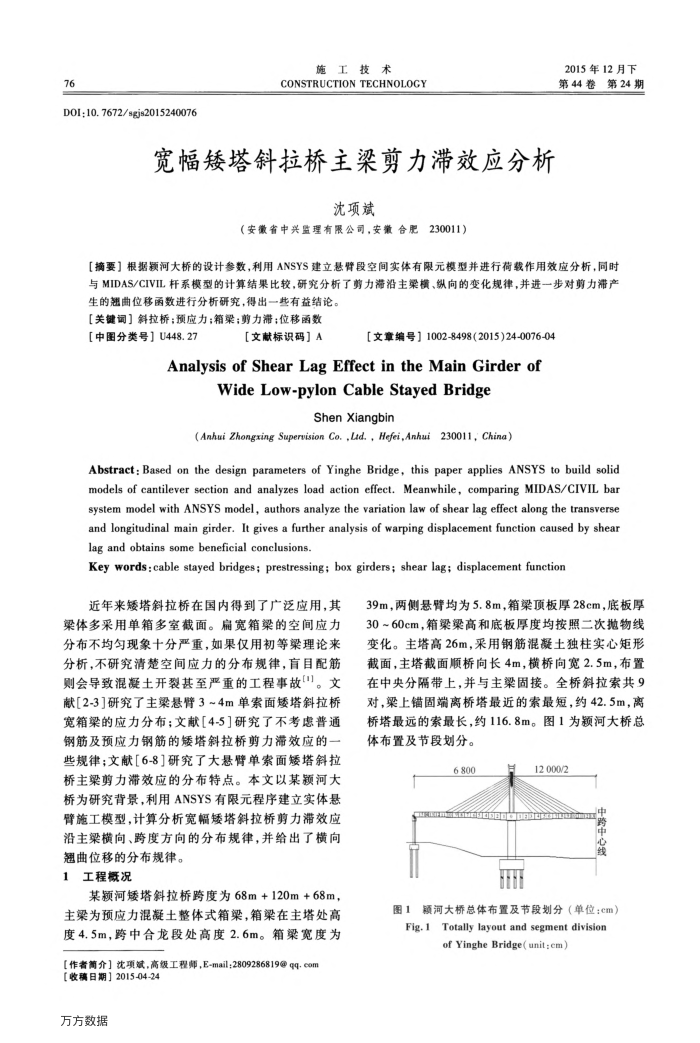

76
D0I;10.7672/sgjs2015240076
工技术施
CONSTRUCTION TECHNOLOGY
宽幅矮塔斜拉桥主梁剪力滞效应分析
沈项斌
（安徽省中兴监理有限公司，安徽合肥230011）
2015年12月下第44卷第24期
【摘要】根据额河大桥的设计参数，利用ANSYS建立悬臂段空间实体有限元模型并进行荷载作用效应分析，同时与MIDAS/CIVIL杆系模型的计算结果比较，研究分析了剪力滞沿主梁横、纵向的变化规律，并进一步对剪力滞产
生的翘曲位移函数进行分析研究，得出一些有益结论。【关键词】斜拉桥；预应力；箱梁；剪力滞；位移函数
【中图分类号】U448.27
【文献标识码】A
[文章编号】1002-8498(2015)24-0076-04
Analysis of ShearLag Effect in theMain Girder of
WideLow-pylonCableStayedBridge
Shen Xiangbin
(Anhui Zhongxing Supervision Co. ,Ld., Hefei,Anhai 230011, China)
Abstract: Based on the design parameters of Yinghe Bridge, this paper applies ANSYS to build solid models of cantilever section and analyzes load action effect. Meanwhile, comparing MIDAS/CIVIL bar system model with ANSYS model, authors analyze the variation law of shear lag effect along the transverse and longitudinal main girder. It gives a further analysis of warping displacement function caused by shear lag and obtains some beneficial conclusions.
Key words:cable stayed bridges; prestressing; box girders; shear lag; displacement function
近年来矮塔斜拉桥在国内得到了广泛应用，其梁体多采用单箱多室截面。扁宽箱梁的空间应力分布不均匀现象十分严重，如果仅用初等梁理论来分析，不研究清楚空间应力的分布规律，盲目配筋则会导致混凝土开裂甚至严重的工程事故"]。文献[2-3]研究了主梁悬臂3~4m单索面矮塔斜拉桥宽箱梁的应力分布；文献[4-5]研究了不考虑普通钢筋及预应力钢筋的矮塔斜拉桥剪力滞效应的些规律；文献[6-8]研究了大悬臂单索面矮塔斜拉桥主梁剪力滞效应的分布特点。本文以某题河大桥为研究背景，利用ANSYS有限元程序建立实体悬臂施工模型，计算分析宽幅矮塔斜拉桥剪力滞效应沿主梁横向、跨度方向的分布规律，并给出了横向翘曲位移的分布规律。
工程概况
某颖河矮塔斜拉桥跨度为68m+120m+68m，主梁为预应力混凝土整体式箱梁，箱梁在主塔处高度4.5m，跨中合龙段处高度2.6m。箱梁宽度为
【作者简介】沈项斌，高级工程师，E-mail；2809286819@qq.com
【收稿日期】2015-04-24 万方数据
39m，两侧悬臂均为5.8m，箱梁顶板厚28cm，底板厚 30~60cm，箱粱梁高和底板厚度均按照二次抛物线变化。主塔高26m，采用钢筋混疑土独柱实心矩形截面，主塔截面顺桥向长4m，横桥向宽2.5m，布置在中央分隔带上，并与主梁固接。全桥斜拉索共9 对，梁上错固端离桥塔最近的索最短，约42.5m，离桥塔最远的索最长，约116.8m。图1为颖河大桥总体布置及节段划分。
6800
12 000/2
中跨中心线
颖河大桥总体布置及节段划分（单位：cm）图1
Fig.1
Totally layout and segment division of Yinghe Bridge(unit: em)
