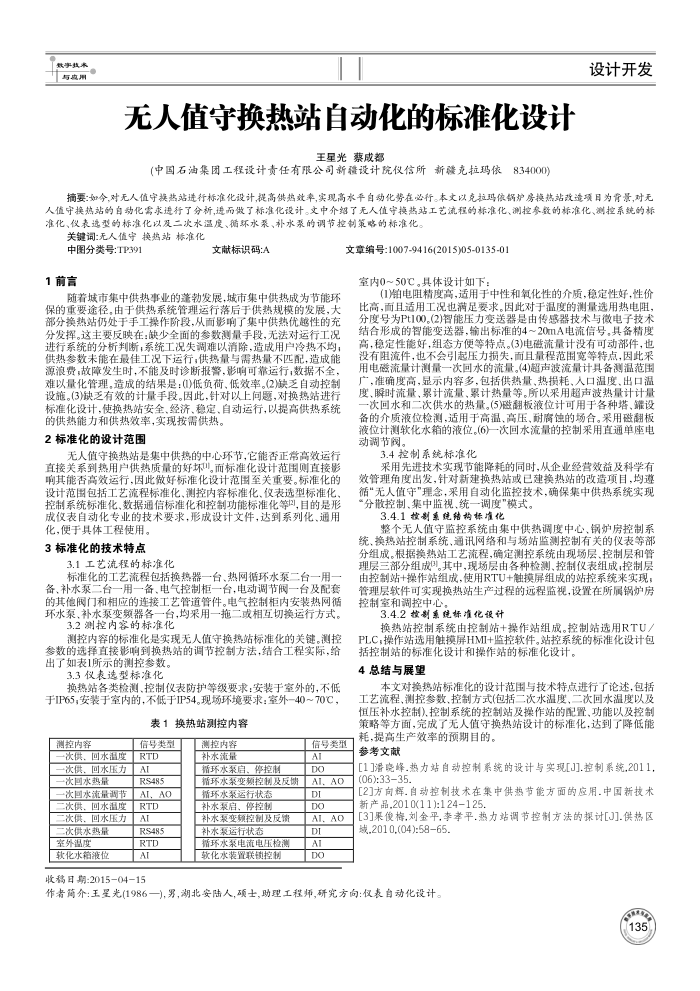

无人值守换热站自动化的标准化设计
王星光票成都
(中国石油集团工程设计责任有服公司新疆设计院仪信所新疆竞拉玛依834000)
设计开发
摘要：如今,对无人值守换热站进行标准化设计,提高供热效率，实现高水平自动化势在必行。本文以克拉码依锅炉房换热站改造项目为骨景，对无人值守换热站的自动化需求递行了分析,进而做了标准化设计。文中介绍了无人值守换热站工艺流程的标准化、测控参数的标准化、测控系统的标准化、仪表选型的标准化以及二次水温度、循环水柔、补水泵的调节控制策略的标准化。
关键词：无人值守换热站标准化
中图分类号：TP391 1前言
文献标识码：A
随着城市集中供热事业的蓬勃发展，城市集中供热成为节能环保的重要途径。由于供热系统管理运行落后于供热规模的发展，大部分换热站仍处于手工操作阶段，从面影响了集中供热优越性的充分发挥。这主要反映在：缺少全面的参数测量手段，无法对运行工况进行系统的分析判断，系统工况失调难以消除，造成用户冷热不均；供热参数未能在最佳工况下运行，供热量与需热量不匹配，造成能源浪费；故障发生时，不能及时诊断报警，影响可靠运行，数据不全，难以量化管理，造成的结果是：()低负荷、低效率。(2)缺乏自动控制设施。(3)缺乏有效的计量手段。因此，针对以上问题，对换热站进行标准化设计，使换热站安全、经济、稳定、自动运行，以提高供热系统
的供热能力和供热效率，实现接需供热 2标准化的设计范围
无人值守换热站是集中供热的中心环节，它能否正常高效运行直接关系到热用户供热质量的好坏叫。而标准化设计范围则直接影响其能否高效运行，因此做好标准化设计范围至关重要。标准化的设计范围包括工艺流程标准化、测控内容标准化、仪表选型标准化控制系统标准化，数据通信标准化和控制功能标准化等，目的是形成仪表自动化专业的技术要求，形成设计文件，达到系列化、通用
化，便于具体工程使用。 3标准化的技术特点
3.1工艺流程的标准化
标准化的工艺流程包括换热器一台、热网循环水泵二台一用-备、补水泵二台一用一备、电气控制柜一台，电动调节阀一台及配套的其他阀门和相应的连接工艺管道管件。电气控制柜内安装热网循环水泵、补水泵变频器各一台，均采用一拖二或相互切换运行方式。
3.2测控内客的标准化
测控内容的标准化是实现无人值守换热站标准化的关键。测控参数的选择直接影响到换热站的调节控制方法，结合工程实际，给出了如表1所示的测控参数。
3.3仪表选型标准化
换热站各类检测、控制仪表防护等级要求：安装于室外的，不低于IP65，安装于室内的，不低于IP54。现场环境要求：室外-40～70C，
表1换热站测控内容
测控内容
次供、回水温度次供、回水压力次回水热量
次回水流量调节次供、回水温度
次供、回水压力
次供水热量室外温度
软化水箱浪位
信导类型
RTD Al RS485 AL、AO RTD
AI
RS485 RTD Al
收移日期：20150415
测控内容补水流量
播环水累启。停控制
循环水累变频控制及反债
循环水系运行状态补水累启、停控制
补水累变频控制及反错补水聚运行状态
播环水泵电流电压检测软化水装置联锁控制
文章编号：1007-9416(2015)05-0135-0)
室内0～50℃。具体设计如下，
(1铂电阻精度高，适用于中性和氧化性的介质，稳定性好，性价比高，面且适用工况也满足要求。因此对于温度的测量选用热电阻，分度号为Pt100。(2)智能压力变送器是由传感器技术与微电子技术结合形成的智能变送器，输出标准的4~20mA电流信号，具备精度高，稳定性能好，组态方便等特点。(3)电磁流量计没有可动部件，也没有阻流件，也不会引起压力损失，面且量程范围宽等特点，因此采用电磁流量计测量一次回水的流量。(4)超声波流量计具备测温范围广，准确度高，显示内容多，包括供热量、热损耗、人口温度、出口温度、瞬时流量、累计流量、累计热量等。所以采用超声波热量计计量一-次回水和二次供水的热量。(5)磁翻板液位计可用于各种塔、罐设备的介质液位检测，适用于高温、高压，耐膚蚀的场合。采用磁翻板液位计测软化水箱的液位。(6)一次回水流量的控制采用直通单座电动调节阀。
3.4控制系统标准化
采用先进技术实现节能降耗的同时，从企业经营效益及科学有效管理角度出发，针对新建换热站或已建换热站的改造项目，均遵循"无人值守"理念，采用自动化监控技术，确保集中供热系统实现“分散控制、集中监视、统一调度"模式。
3.4.1教制系统结构标准化
整个无人值守监控系统由集中供热调度中心、锅炉房控制系统、换热站控制系统、通讯网络和与场站监测控制有关的仪表等部分组成。根据换热站工艺流程，确定测控系统由现场层、控制层和管理层三部分组成()。其中，现场层由各种检测、控制仪表组成；控制层由控制站+操作站组成，使用RTU+触摸屏组成的站控系统来实现：管理层软件可实现换热站生产过程的远程监视，设置在所属锅炉房控制室和调控中心
3.4.2教制系统标准化银计
换热站控制系统由控制站+操作站组成。控制站选用RTU/ PLC，操作站选用触摸屏HMI+监控软件。站控系统的标准化设计包
括控制站的标准化设计和操作站的标准化设计。 4总结与展望
本文对换热站标准化的设计范围与技术特点进行了论述，包括工艺流程、测控参数、控制方式(包括二次水温度、二次回水温度以及恒压补水控制)控制系统的控制站及操作站的配置、功能以及控制策略等方面，完成了无人值守换热站设计的标准化，达到了降低能耗，提高生产效率的预期目的。
信号类型
AI DO
AI. AO
DI DO
AI. AO DI Al DO
参考文献
[1]滑晚峰.热力站自动控制系统的设计与实现[J].控制系统,2011，(06):3335.
[2方向辉.自动控制技术在集中供热节能方面的应用.中国新技术新产品,2010(11):124125.
[3]果像格,刘金平.李孝平.热力站调节控制方法的探讨[J].供热区域.2010,(04):5865.
作者简介：王星光(1986一),男，湖北安陆人,硕士,助理工程师,研究方向：仅表自动化设计。
