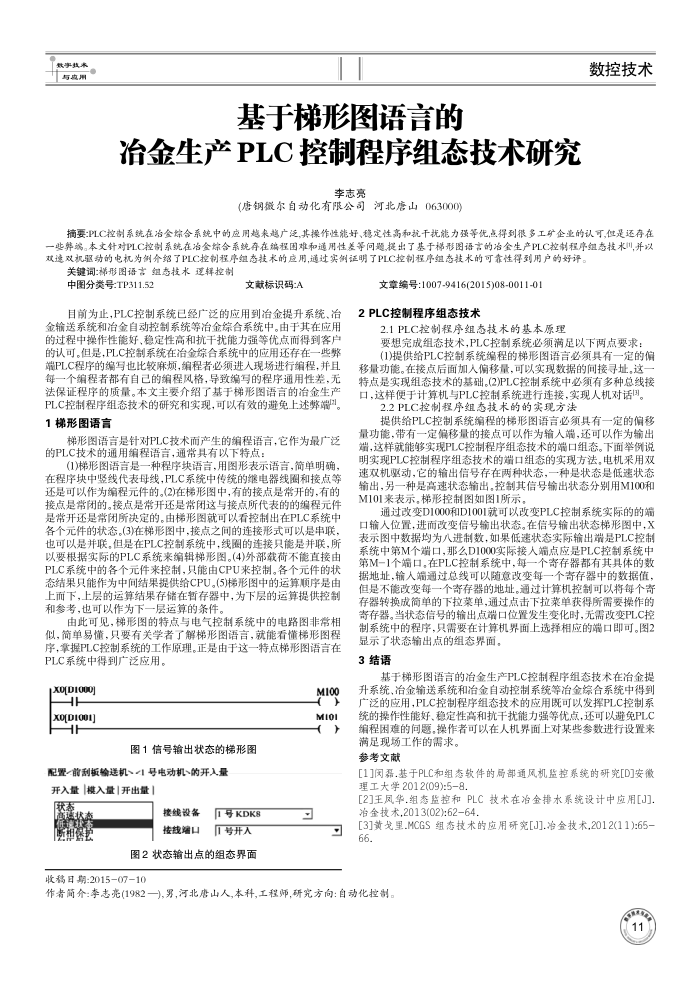

基于梯形图语言的
治金生产PLC控制程序组态技术研究
李志亮
(唐钢薇尔自动化有限公司河北唐山063000)
数控技术
摘要:PLC控制系统在冶会炼合系统中的应用越来越广泛,其操作性能好、稳定性高和抗干犹能力强等优点得到很多工矿企业的认可,但是还存在一要韩端。本文针对PLC控制系统在冶会炼合系统存在编程图难和通用性差等问题,提出了基于梯形图语言的冶金生产PLC控制程序组态技术川,并以双速双机驱动的电机为例介绍了PLC控制程序组态技术的应用，通过实例证明了PLC控制程序组态技术的可靠性得到用户的好评。
关键词梯形图语言组态技水逻辑控制
中图分类号：TP311.52
文献标识码:A
目前为止，PLC控制系统已经广泛的应用到冶金提升系统.冶金输送系统和冶金自动控制系统等冶金综合系统中。由于其在应用的过程中操作性能好、稳定性高和抗干扰能力强等优点而得到客户的认可。但是，PLC控制系统在冶金综合系统中的应用还存在一些弊端PLC程序的编写也比较嘛烦，编程者必须进人现场进行编程，并且每一个编程者都有自已的编程风格，导致编写的程序通用性差，无法保证程序的质量。本文主要介绍了基于梯形图语言的冶金生产 PLC控制程序组态技术的研究和实现，可以有效的避免上述弊端。 1梯形图语言
梯形图语言是针对PLC技术而产生的编程语言，它作为最广泛的PLC技术的通用编程语言，通常具有以下特点：
(1)梯形图语言是一种程序块语言，用图形表示语言，简单明确，在程序块中竖线代表母线，PLC系统中传统的继电器线圈和接点等还是可以作为编程元件的。(2)在梯形图中，有的接点是常开的，有的接点是常闭的。接点是常开还是常闭这与接点所代表的的编程元件是常开还是常闭所决定的。由梯形图就可以看控制出在PLC系统中各个元件的状态。(3)在梯形图中，接点之间的连接形式可以是串联，也可以是并联。但是在PLC控制系统中，线圈的连接只能是并联，所以要根据实际的PLC系统来编辑梯形图。(4)外部载荷不能直接由 PLC系统中的各个元件来控制，只能由CPU来控制。各个元件的状态结果只能作为中间结果提供给CPU。(5)梯形图中的运算顺序是由上而下，上层的运算结果存储在暂存器中，为下层的运算提供控制和参考，也可以作为下一层运算的条件。
由此可见，梯形图的特点与电气控制系统中的电路图非常相似，简单易懂，只要有关学者了解梯形图语言，就能看懂梯形图程序，章握PLC控制系统的工作原理。正是由于这一特点梯形图语言在
PLC系统中得到广泛应用。 oooialoxl
HH X0[D1001]
图1信号输出状态的梯形图
配置-前刮板输送机、1号电动机>的开入量开入量模入量|开出量！
获森技究相馨毯
接线设备接线端口
1号KDK8[1号开入
图2状态输出点的组态界面
收稿日期：201507-10
M100 Y
M101
文章编号：1007-9416(2015)08-0011-01 2PLC控制程序组态技术
2.1PLC控制程序组态技术的基本原理
要想完成组态技术，PLC控制系统必须满足以下两点要求：(1)提供给PLC控制系统编程的梯形图语言必须具有一定的偏
移量功能。在接点后面加人偏移量，可以实现数据的间接寻址。这特点是实现组态技术的基础。(2)PLC控制系统中必须有多种总线接口，这样便于计算机与PLC控制系统进行连接，实现人机对话3。
2.2PLC控制程序组态技术的的实现方法
提供给PLC控制系统编程的梯形图语言必须具有一定的偏移量功能，带有一定偏移量的接点可以作为输人端，还可以作为输出端，这样就能够实现PLC控制程序组态技术的端口组态。下面举例说明实现PLC控制程序组态技术的端口组态的实现方法。电机采用双速双机驱动，它的输出信号存在两种状态，一种是状态是低速状态输出，另一种是高速状态输出。控制其信号输出状态分别用M100和 M101来表示。梯形控制图如图1所示。
通过改变D1000和D1001就可以改变PLC控制系统实际的的端口输人位置，进而改变信号输出状态。在信号输出状态梯形图中，X 表示图中数据均为八进制数，如果低速状态实际输出端是PLC控制系统中第M个端口，那么D1000实际接人筛点应是PLC控制系统中第M-1个端口。在PLC控制系统中，每一个寄存器都有其具体的数据地址，输人幅通过总线可以随意改变每一个青存器中的数据值，但是不能改变每一个寄存器的地址。通过计算机控制可以将每个寄存器转换成简单的下拉菜单，通过点击下拉莱单获得所需要操作的寄存器。当状态信号的输出点端口位置发生变化时，无需改变PLC控制系统中的程序，只需要在计算机界面上选择相应的端口即可。图2
显示了状态输出点的组态界面。 3结语
基于梯形图语言的冶金生产PLC控制程序组态技术在冶金提升系统、冶金输送系统和冶金自动控制系统等冶金综合系统中得到广泛的应用，PLC控制程序组态技术的应用既可以发挥PLC控制系统的操作性能好、稳定性高和抗干扰能力强等优点，还可以避免PLC 缩程困难的问题，操作者可以在人机界面上对某些参数进行设置来
满足现场工作的需求。参考文献
[1]闵磊.基于PLC和组态软件的局部通风机监控系统的研究[D]安徽理工大学2012(09):58.
[2]王风华.组态监控和PLC技术在冶金排水系统设计中应用[J]. 冶金技术,2013(02):62-64.
[3]黄戈里.MCGS组态技术的应用研究[J1.冶金技术,2012(11):65-66.
