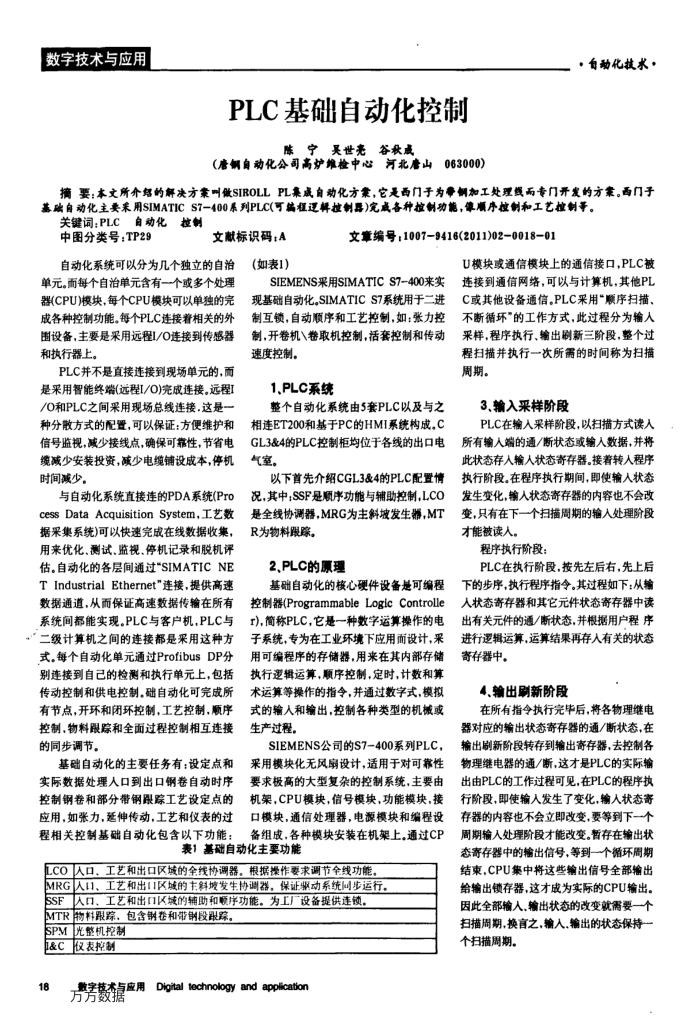

数字技术与应用
PLC基础自动化控制
陈宁吴世亮谷秋成
（唐钢自动化公司高炉维检中心河北唐山
063000)
，自动化技水·
摘要：本文所介结的解决方案叫做SIROLLPL集成自动化方案，它是西门子为争钢加工处理线而专门开发的方案。西门子基础自动化主要采用SIMATICS7-400系列PLC(可端程还样控制)完成各种控制功能，像顺序技制和工艺控制等。
关键词：PLC自动化控制中图分类号：TP29
文献标识码：A
自动化系统可以分为几个独立的自治单元。而每个自治单元含有一个或多个处理器(CPU)模块，每个CPU模块可以单独的完成各种控制功能。每个PLC连接着相关的外围设备，主要是采用远程I/O连接到传感器和执行器上。
PLC并不是直接连接到现场单元的，面是采用智能终端(远程I/O)完成连接。远程I/O和PLC之间采用现场总线连接.这是一种分散方式的配置，可以保证：方便维护和信号监视，减少接线点，确保可靠性，节省电缆减少安装投资，减少电缆铺设成本，停机时间减少。
与自动化系统直接连的PDA系统(Pro cess Data Acquisition System，工艺数据采集系统)可以快速完成在线数据收集，用来优化测试，监视、停机记录和脱机评估。自动化的各层间通过"SIMATICNE TIndustrialEthernet"连接，提供高速数据通道，从而保证高速数据传输在所有系统间都能实现。PLC与客户机,PLC与二级计算机之间的连接都是采用这种方式，每个自动化单元通过ProfibusDP分别连接到自己的检测和执行单元上，包括传动控制和供电控制。础自动化可完成所有节点，开环和闭环控制，工艺控制，顺序控制，物料跟踪和全面过程控制相互连接的同步调节。
基础自动化的主要任务有：设定点和实际数据处理人口到出口钢卷自动时序控制钢卷和部分带钢跟踪工艺设定点的应用，如张力，延伸传动，工艺和仪表的过
(如表1)
文章编号：1007-9416(2011)02-0018-01
U模块或通信模块上的通信接口，PLC被
SIEMENS采用SIMATICS7-400来实现基础自动化,SIMATICS7系统用于二进制互锁，自动顺序和工艺控制，如：张力控制，开卷机>卷取机控制，活套控制和传动速度控制。
1.PLC系统
整个自动化系统由5套PLC以及与之相连ET200和基于PC的HMI系统构成，C GL3&4的PLC控制柜均位于各线的出口电气室。
以下首先介绍CGL3&4的PLC配置情况，其中；SSF是顺序功能与辅助控制，LCO 是全线协调器，MRG为主斜坡发生幕，MT R为物料跟踪。
2、PLC的原理
基础自动化的按心硬件设备是可编程控制器(ProgrammableLogic Controlle r),简称PLC，它是一种数字运算操作的电子系统，专为在工业环境下应用而设计，采用可编程序的存储器，用来在其内部存储执行逻辑运算，顺序控制，定时，计数和算术运算等操作的指令，并通过数字式，模拟式的输人和输出，控制各种类型的机械或生产过程。
SIEMENS公司的S7-400系列PLC，采用模块化无风扇设计，适用于对可靠性要求极高的大型复杂的控制系统，主要由机架，CPU模块，信号模块，功能模块，接口模块，通信处理器，电源模块和编程设
程相关控制基础自动化包含以下功能：
备组成，各种模块安装在机架上。通过CP
表1基础自动化主要功能
LCO人口，工艺和出口区城的全线协调器，根据操作要求调节全线功能。 MRG人I1、工艺和出II区域的主斜坡发生协调器，保证账动系统间步运行。 SSF人口，工艺和出口K城的辅助和顺序功能。为工厂设备提供连锁。 MTR物料跟踪，包含钢卷和带钢投跟踪。
SPM光整机控制&C表控制
18
数字技术与应用方数据
Digital technology and application
连接到通信网络，可以与计算机，其他PL C或其他设备通信.PLC采用"照序扫推不断循环”的工作方式，此过程分为输人采样，程序执行、输出刷新三阶段，整个过程扫描并执行一次所需的时间称为扫描周期。
3、输入采样阶段
PLC在输人采样阶段，以扫描方式读人所有输人端的通/断状态或输人数据，并将此状态存人输人状态寄存器。接看转人程序执行阶段。在程序执行期间，即使输人状态发生变化，输人状态寄存器的内容也不会改变，只有在下一个扫描周期的输人处理阶段才能被读人。
程序执行阶段：
PLC在执行阶段，按先左后右，先上后下的步序，执行程序指令。其过程如下：从输人状态寄存器和其它元件状态寄存器中读出有关元件的通/断状态，并根据用户程序进行逻辑运算，运算结果再存人有关的状态寄存器中。
4、输出刷新阶段
在所有指令执行完毕后，将各物理继电器对应的输出状态寄存器的通/斯状态，在输出刷新阶段转存到输出寄存器，去控制各物理继电器的通/断，这才是PLC的实际输出由PLC的工作过程可见，在PLC的程序执行阶段，即使输人发生了变化，输入状态寄存器的内容也不会立即改变，要等到下一个周期输入处理阶段才能改变。暂存在输出状态寄存器中的输出信号，等到一个循环周期结束，CPU集中将这些输出信号全部输出给输出锁存器，这才成为实际的CPU输出。因此全部输人，输出状态的改变就需要一个扫描周期，换言之，输入，输出的状态保持个扫描周期。
