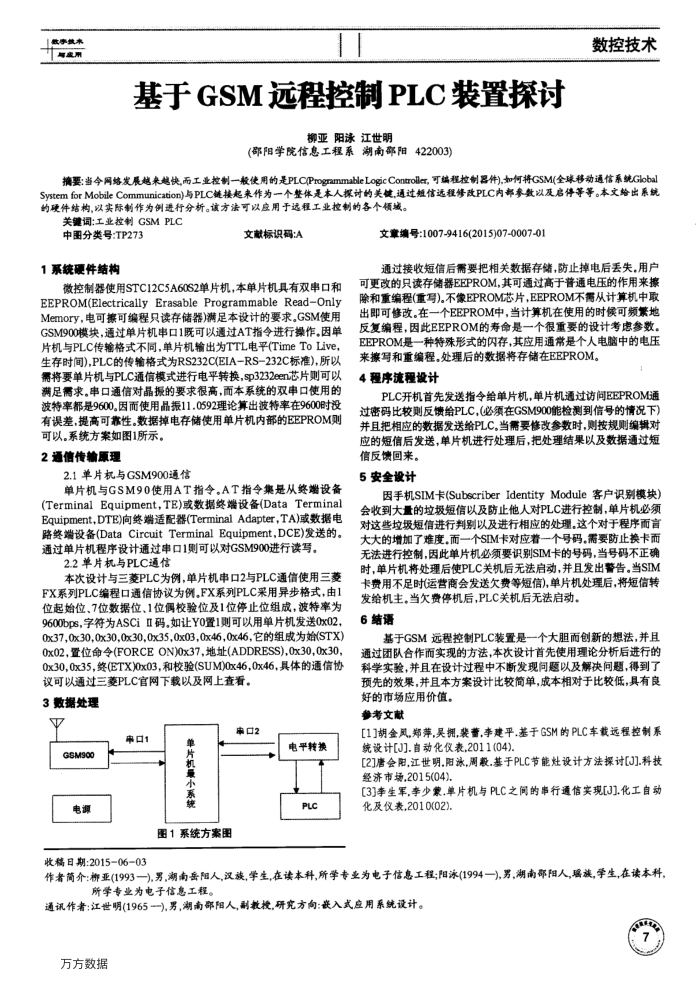

基于GSM远程控制PLC装置探讨
柳亚阳泳江世明
(邵阳学院信息工程系湖南部阳422003)
数控技术
摘要：当今网络发展越来越快,而工业控制一般使用的是PLC(ProgrammableLogicController，可编程控制器件)，如何将GSM(全球移动通信系统Global SystemforMobileCommunication)与PLC链接起来作为一个整体是本人探讨的关健，通过短信远程修改PLC内部参数以及启停等等。本文给出系统的硬件结构，以实际制作为例进行分析。该方法可以应用于选程工业控制的各个领域。
关键词：工业控制GSMPLC
中图分类号：TP273 1系统硬件结构
文献标识码：A
微控制器使用STC12C5A60S2单片机，本单片机具有双串口和 EEPROM(Electrically Erasable Programmable Read-Only Memory，电可摄可编程只读存储器)满足本设计的要求，GSM使用 GSM900模块，通过单片机申口1既可以通过AT指令进行操作。因单片机与PLC传输格式不同，单片机输出为TTL电平(TimeToLive 生存时间),PLC的传输格式为RS232C(EIA-RS-232C标准)，所以需将要单片机与PLC通信模式进行电平转换，sp3232een芯片则可以满足需求。串口通信对晶振的要求很高，而本系统的双申口使用的波特率都是9600。因而使用晶振11.0592理论算出波特率在9600时没有误差，提高可靠性。数据掉电存储使用单片机内部的EEPROM则
可以。系统方案如图1所示。 2通信传输原理
2.1单片机与GSM900通信
单片机与GSM90使用AT指令。AT指令集是从终端设备(Terminal Equipment，TE)或数据终端设备(DataTerminal Equipment，DTE)向终端适配器(TerminalAdapter，TA)或数据电路终端设备(DataCircuit TerminalEquipment，DCE)发送的。通过单片机程序设计通过审口1则可以对GSM900进行读写。
2.2单片机与PLC通信
本次设计与三菱PLC为例，单片机申口2与PLC通信使用三菱 FX系列PLC编程口通信协议为例。FX系列PLC采用异步格式，由1 位起始位、7位数据位、1位偶校验位及1位停止位组成，波特率为 9600bps，字符为ASCiⅡI码，如让Y0置1则可以用单片机发送0x02， 0x37,0x30,0x30,0x30,0x35,0x03,0x46，0x46它的组成为始(STX) 0x02，置位命令(FORCEON)0x37，地址(ADDRESS)0x30，0x30） 0x30，0x35，终(ETX)0x03，和校验(SUM)0x46，0x46，具体的通信协
议可以通过三菱PLC官网下载以及网上查看。 3数据处理
口
GSM900 电源
单片机最小系统图1系统方案围
串口2
电平转换 PLC
文章编号：1007-9416(2015)07-0007-01
通过接收短信后需要把相关数据存储，防止撑电后丢失，用户可更改的只读存储器EEPROM，其可通过高于酱通电压的作用来擦除和重编程(重写)。不像EPROM芯片，EEPROM不需从计算机中取出即可修改。在一个EEPROM中，当计算机在使用的时候可频紧地反复编程，因此EEPROM的寿命是一个很重要的设计考虑参数。 EEPROM是一种特殊形式的闪存，其应用通常是个人电脑中的电压
来擦写和重编程。处理后的数据将存储在EEPROM。 4程序流程设计
PLC开机首先发送指令给单片机，单片机通过访间EEPROM通过密码比较则反馈给PLC，(必须在GSM900能检测到信号的情况下）并且把相应的数据发送给PLC，当需要修改参数时，则按规则编辑对应的短信后发送，单片机进行处理后，把处理结果以及数据通过短
信反馈回来。 5安全设计
因手机SIM卡(SubscriberIdentityModule客户识别模块）会收到大量的垃圾短信以及防止他人对PLC进行控制，单片机必须对这些垃圾短信进行判别以及进行相应的处理。这个对于程序而言大大的增加了难度.而一个SIM卡对应着一个号码.需要防止换卡而无法进行控制，因此单片机必须要识别SIM卡的号码，当号码不正确时，单片机将处理后使PLC关机后无法启动，并且发出警告。当SIM 卡费用不足时(运营商会发送欠费等短信)，单片机处理后，将短信转
发给机主。当欠费停机后，PLC关机后无法启动。 6结语
基于GSM远程控制PLC装置是一个大胆而创新的想法，并且通过团队合作而实现的方法，本次设计首先使用理论分析后进行的科学实验，并且在设计过程中不断发现间题以及解决间题，得到了预先的效果，并且本方案设计比较简单，成本相对于比较低，具有良
好的市场应用价值。参考文献
[1]胡金风,郑萍，吴拥，装蓄，李建平.基于GSM的PLC车载远程控制系统设计[J].自动化仪表,2011(04),
[2]唐会阳，江世明.阳泳,周般.基于PLC节能灶设计方法探讨[J].科技经济市场2015(04)
[3]李生军，李少蒙.单片机与PLC之间的串行通信实现[J].化工自动化及仪表,2010(02)。
收稿日期：201506-03
作者简介：析亚(1993一).男，湖南岳阳人,汉族，学生,在读本科,所学专业为电子信息工程;阳泳(1994一),男，湖南部阳人,瑶族，学生,在读本科
所学专业为电子信息工程。
通讯作者：江世明(1965),男，潮南部阳人,副教授,研究方向：嵌入式应用系统设计。万方数据
