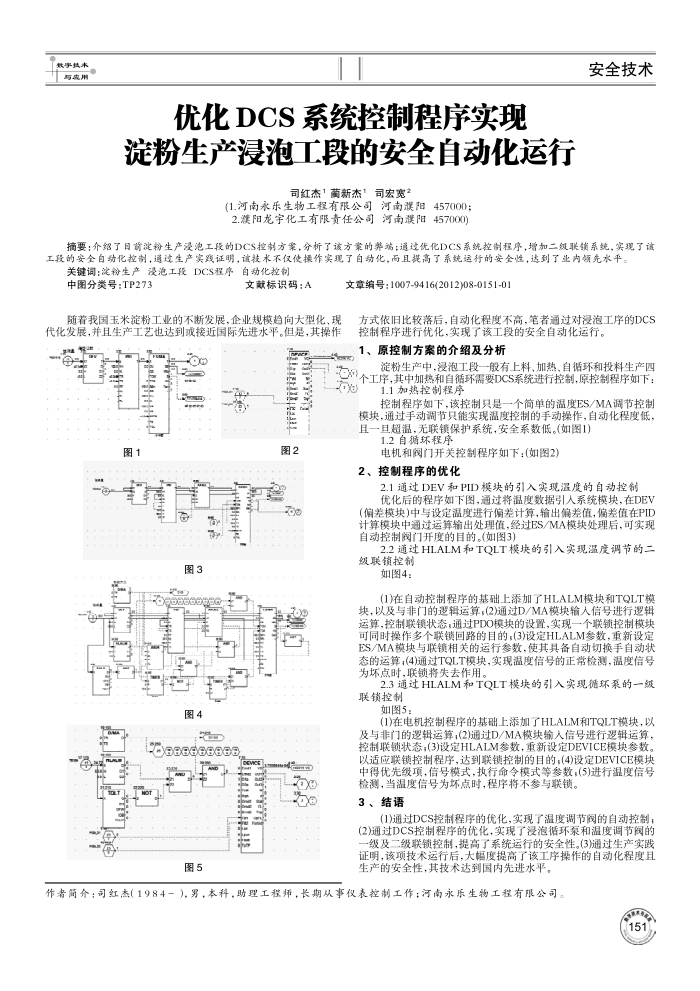

优化DCS系统控制程序实现
淀粉生产浸泡工段的安全自动化运行
司红杰1葡新杰1司宏宽
(1.河南永乐生物工程有限公司河南濮阳457000； 2.濮阳龙宇化工有限贵任公司河南濮阳457000）
安全技术
摘要：介绍了目前建粉生产漫泡工段的DCS控制方案，分析了该方案的葬端；通过优化DCS系统控制程序，增加二级联锁系统，实现了该工段的安全自动化控制，通过生产实践证明，该技术不仅使操作实现了自动化，而且提高了系统运行的安全性，达到了业内额先本平。
关键调：淀粉生产没泡工段DCS程序自动化控制
中图分类号：TP273
文献标识码：A
随着我国玉米淀粉工业的不断发展，企业规模趋向大型化、现代化发展，并且生产工艺也达到或接近国际先进水平。但是，其操作
44 图1
pt 图3
图4
aeaee
图5
图2 Zoe
o e
文章编号：1007-9416(2012)08-0151-01
方式依旧比较落后，自动化程度不高，笔者通过对浸泡工序的DCS
控制程序进行优化，实现了该工段的安全自动化运行。 1、原控制方案的介绍及分析
07个工能模生声出提激肾需要有s系统进行控制,原控程序如下
淀粉生产中，浸泡工段一般有上料，加热，自循环和投料生产四
o
1.1加热控制程序
控制程序如下，该控制只是一个简单的温度ES/MA调节控制模块，通过手动调节只能实现温度控制的手动操作，自动化程度低，且一且超温，无联锁保护系统，安全系数低。(如图1)
1.2自循环程序
电机和阀门开关控制程序如下：(如图2) 2、控制程序的优化
2.1通过DEV和PID模块的引入实现温度的自动控制
优化后的程序如下图，通过将温度数据引人系统模块，在DEV(偏差模块)中与设定温度进行偏差计算，输出偏差值，偏差值在PID 计算模块中通过运算输出处理值，经过ES/MA模块处理后，可实现自动控制阅门开度的目的。(如图3)
2.2通过HLALM和TQLT模块的引入实现温度调节的二级联锁控制
如图4：
(1)在自动控制程序的基础上添加了HLALM模块和TQLT模块，以及与非门的逻辑运算，(2)通过D/MA模块输人信号进行逻辑运算，控制联锁状态，通过PDO模块的设置，实现一个联锁控制模块可同时操作多个联锁回路的目的，(3)设定HLALM参数，重新设定 ES/MA模块与联锁相关的运行参数，使其具备自动切换手自动状态的运算，(4)通过TQLT模块，实现温度信号的正常检测，温度信号为坏点时，联锁将失去作用。
2.3通过HLALM和TQLT模块的引入实现循环系的一级联锁控制
如图5：
(1)在电机控制程序的基础上添如加了HLALM和TQLT模块，以及与非门的逻辑运算；(2)通过D/MA模块输人信号进行逻辑运算，控制联锁状态；(3)设定HLALM参数，重新设定DEVICE模块参数。以适应联锁控制程序，达到联锁控制的目的：(4)设定DEVICE模块中得优先级项，信号模式，执行命令模式等参数，(5)进行温度信号
检测，当温度信号为坏点时，程序将不参与联锁。 3、结语
(1)通过DCS控制程序的优化，实现了温度调节阅的自动控制；(2)通过DCS控制程序的优化，实现了浸泡循环泵和温度调节阅的一级及二级联锁控制，提高了系统运行的安全性。(3)通过生产实践证明，该项技术运行后，大幅度提高了该工序操作的自动化程度且生产的安全性，其技术达到国内先进水平。
作者简介：司红杰（1984一）.男，本科，助理工程师，长期从事仪表控制工作；河南永乐生物工程有报公司。
