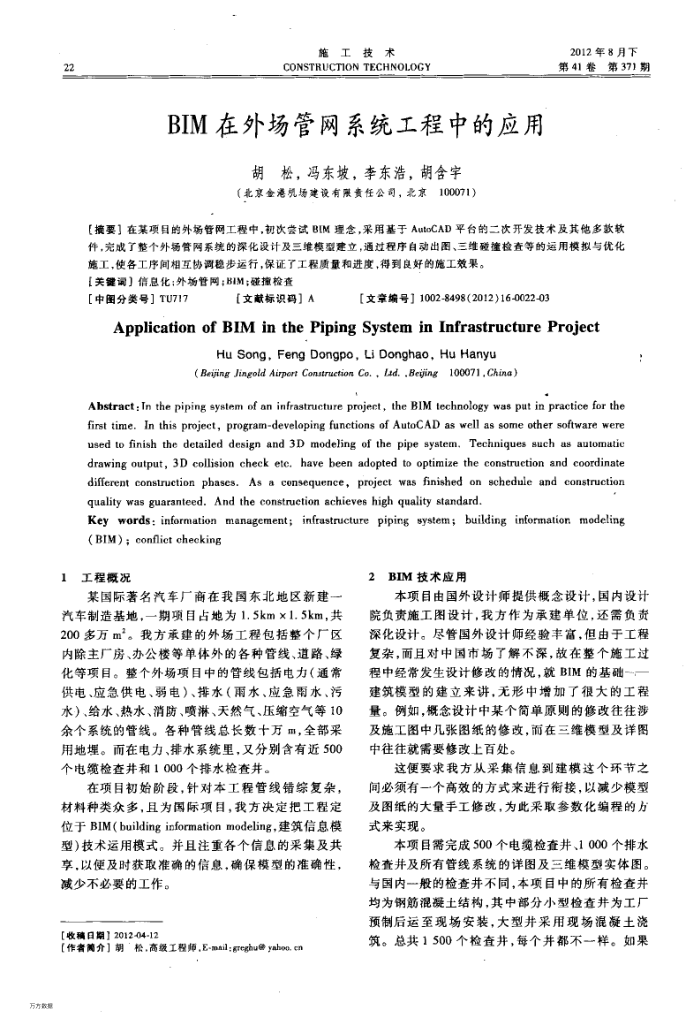

BIM在外场管网系统工程中的应用
胡松，冯东坡，李东浩，胡含宇（北京金港机场建设有服贵任公司，北京100071）
2012年8月下第41卷第371期
[摘要】在某项目的外场管网工程中，初次尝试BIM理念，采用基于AutoCAD平台的二次开发技术及其他多款软件，完成了整个外场管网系统的深化设计及三维模型建立，通过程序自动出图、三维殖撞检查等的运用模拟与优化
施工，使各工序间相互协调稳步运行，保证了工程质量和进度，得到良好的施工效果。【关键调】信总化：外场管网；BIM；磁撞检查
【中图分类号】TU717
【文献标识码】A
【文章编号］1002-8498（2012)16-0022-03
ApplicationofBIMinthePipingSysteminInfrastructureProject
Hu Song,Feng Dongpo,Li Donghao,Hu Hanyu
(Beijing Jingold Airpert Construetion Co. , Lad. .Bejing100071,China)
Abstract: In the piping system of an infrastructure project, the BIM technology was put in practice for the first time. In this project, program-developing functions of AutoCAD as well as some other software were used to finish the detailed design and 3D modeling of the pipe system, Techniques such as automatic drawing output, 3D collision check etc. have been adopted to optimize the construetion snd coordinate different construction phases. As a consequence, project was finished on scheduie and construction quality was guaranteed. And the construetion schieves high quality standard.
Key words: information management; infrastructure piping system; building informatior modeling(BIM); confliet checking
1工程概况
某国际著名汽车厂商在我国东北地区新建汽车制造基地，一期项目占地为1.5km×1.5km，共 200多万m。我方承建的外场工程包括整个厂区内除主广房、办公楼等单体外的各种管线、道路、绿化等项目。整个外场项目中的管线包括电力（通常供电、应急供电、弱电）、排水（雨水、应急雨水、污水）、给水、热水、消防、喷淋、天然气、压缩空气等10 余个系统的管线。各种管线总长数十万m，全部采用地埋。而在电力、排水系统里，又分别含有近500 个电缆检查井和1000个排水检查并。
在项目初始阶段，针对本工程管线错综复杂，
材料种类众多，且为国际项目，我方决定把工程定位于BIM（buildinginformationmodeling，建筑信息模型)技术运用模式。并且注重各个信息的采集及共享，以便及时获取准确的信息，确保模型的准确性，
减少不必要的工作。【收稿日期】2012-04-12
【作者离介］朝“松，高级工程师，E-mil：greghuyahoo.cn
2BIM技术应用
本项目由国外设计师提供概念设计，国内设计院负责施工图设计，我方作为承建单位，还需负责深化设计。尽管国外设计师经验丰富，但由于工程复杂，面且对中国市场了解不深，故在整个施工过程中经常发生设计修改的情况，就BIM的基础
建筑模型的建立来讲无形中增加了很大的工程量。例如，概念设计中某个简单原则的修改往往涉及施工图中几张图纸的修改，而在三维模型及详图中往往就需要修改上百处。
这便要求我方从采集信息到建模这个环节之间必须有一个高效的方式来进行衔接，以减少模型及图纸的大量手工修改，为此采取参数化编程的方式来实现。
本项目需完成500个电缆检查井、1000个排水检查并及所有管线系统的详图及三维模型实体图。与国内一般的检查并不同，本项目中的所有检查并均为钢筋混凝土结构，其中部分小型检查井为工厂预制后运至现场安装，大型井采用现场混凝土浇筑。总共1500个检查并，每个并都不一样。如果
