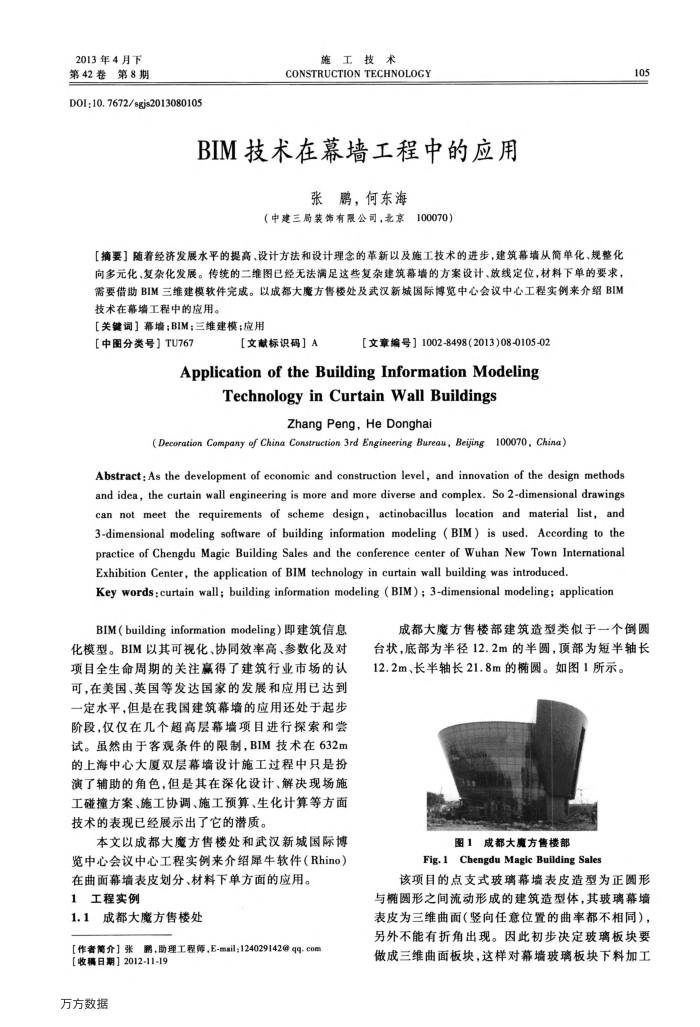

2013年4月下第42卷第8期
DOI:10. 7672/sgjs2013080105
施工技术
CONSTRUCTIONTECHNOLOGY
BIM技术在幕墙工程中的应用
张鹏，何东海
（中建三局装饰有限公司，北京
100070）
【摘要】随着经济发展水平的提高、设计方法和设计理念的革新以及施工技术的进步，建筑幕墙从简单化、规整化向多元化、复杂化发展。传统的二维图已经无法满足这些复杂建筑幕墙的方案设计、放线定位，材料下单的要求，需要借助BIM三维建模软件完成。以成都大魔方售楼处及武汉新城国际博览中心会议中心工程实例来介绍BIM 技术在幕墙工程中的应用。
【关键词］幕墙；BIM；三维建模；应用
【中图分类号】TU767
【文献标识码］A
【文章编号】1002-8498（201308-0105-02
ApplicationoftheBuildingInformationModeling
Technology in Curtain Wall Buildings
Zhang Peng, He Donghai
(Decoration Company of China Construction 3rd Engineering Bureau, Bejing100070, China)
Abstract: As the development of economic and construction level, and innovation of the design methods and idea, the curtain wall engineering is more and more diverse and complex. So 2-dimensional drawings can not meet the requirements of scheme design, actinobacillus location and material list, and 3-dimensional modeling software of building information modeling (BIM) is used. According to the practice of Chengdu Magic Building Sales and the conference center of Wuhan New Town International Exhibition Center, the application of BIM technology in curtain wall building was introduced.
Key words: curtain wall; building information modeling (BIM); 3-dimensional modeling; application
BIM（building informationmodeling）即建筑信息化模型。BIM以其可视化、协同效率高、参数化及对项目全生命周期的关注赢得了建筑行业市场的认可，在美国、英国等发达国家的发展和应用已达到一定水平，但是在我国建筑幕墙的应用还处于起步阶段，仅仅在几个超高层幕墙项目进行探索和尝试。虽然由于客观条件的限制，BIM技术在632m 的上海中心大厦双层幕墙设计施工过程中只是扮演了辅助的角色，但是其在深化设计、解决现场施工碰撞方案、施工协调、施工预算、生化计算等方面技术的表现已经展示出了它的潜质。
本文以成都大魔方售楼处和武汉新城国际博览中心会议中心工程实例来介绍犀牛软件（Rhino）
在曲面幕增表皮划分、材料下单方面的应用。 1工程实例
1.1成都大魔方售楼处
【作者篇介】张聘，助理工程师，E-mail：124029142@qq.com
【收稿日期】2012-11-19 万方数据
105
成都大魔方售楼部建筑造型类似于一个倒圆台状，底部为半径12.2m的半圆，顶部为短半轴长 12.2m、长半轴长21.8m的橘刚。如图1所示。
图1成都大虞方售楼部
Fig.1 Chengdu Magic Building Sales
该项目的点支式玻璃幕墙表皮造型为正圆形与椭圆形之间流动形成的建筑造型体，其玻璃幕墙表皮为三维曲面（竖向任意位置的曲率都不相同），另外不能有折角出现。因此初步决定玻璃板块要做成三维曲面板块，这样对幕墙玻璃板块下料加工
