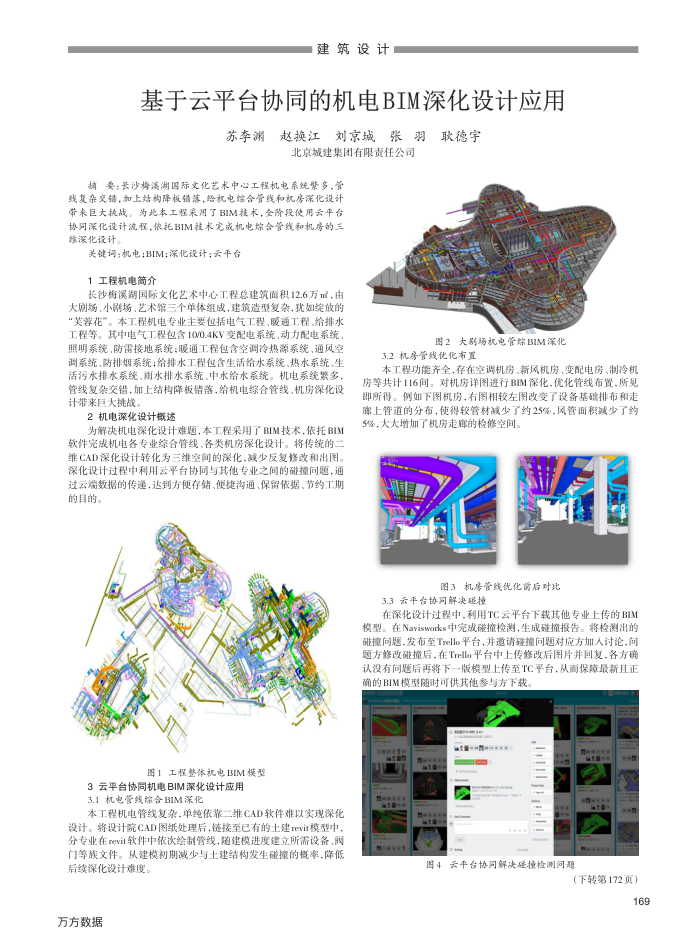

建筑设计
基于云平台协同的机电BIM深化设计应用
苏李渊
赵换江
刘京城
张羽
北京城建集团有限责任公司
摘要：长沙梅溪湖国际文化艺术中心工程机电系统紫多，管战复杂交错，加上结构降板错落，路机电综合管线和机房深化设计常来巨大挑战。为此本工程来用了BIM接术，全阶段使用云平台协同深化设计流程，侬依托BIM技术完成机电炼合管线和机房的三炸深化设计。
关键词：机电；BIM;深化设计；云平台 1工程机电简介
长沙梅溪湖国际文化艺术中心工程总建筑面积12.6万，由大剧场、小剧场、艺术馆三个单体组成，建筑造型复杂，犹如绽放的“芙落花”。本工程机电专业主要包括电气工程，暖通工程、给排水工程等。其中电气工程包含10/0.4KV变配电系统，动力配电系统
照明系统，防雷接地系统：暖通工程包含空调冷热源系统，通风空调系统、防排烟系统；给排水工程包含生活给水系统、热水系统、生活污水排水系统，雨水排水系统、中水给水系统。机电系统繁多，管线复杂交错.加上结构降板错落，给机电综合管线，机房深化设计带来巨大挑战，
2机电深化设计概达
为解决机电深化设计难题，本工程采用了BIM技术.依托BIM 软件完成机电各专业综合管线、各类机房深化设计。将传统的二维CAD深化设计转化为三维空间的深化.减少反复修改和出图。深化设计过程中利用云平台协同与其他专业之间的碰撞问题，通过云端数据的传递，达到方便存储、便捷沟通、保留依据、节约工期的目的。
图1工程整体机电BIM模型
3云平台协同机电BIM深化设计应用 3.1机电管线综含BIM深化
本工程机电管线复杂，单纯依靠二维CAD软件难以实现深化设计。将设计院CAD图纸处理后，链接至已有的土建revit模型中，分专业在revit软件中依次绘制管线，随建模进度建立所需设备、阀门等族文件。从建模初期减少与土建结构发生碰撞的概率，降低
后续深化设计难度。万方数据
耿德宇
图2大别场机电管炼BIM深化
3.2机房管线优化市置
本工程功能齐全，存在空调机房、新风机房、变配电房、制冷机房等共计116间。对机房详图进行BIM深化.优化管线布置.所见即所得。例如下图机房，右图相较左图改变了设备基确排布和走廊上管道的分布，使得较管材减少了约25%，风管面积减少了约 5%，大大增加了机房走廊的检修空间。
图3机房管线优化前后对比
3.3云平台协同解决撞
在深化设计过程中，利用TC云平台下载其他专业上传的BIM 模型。在Navisworks中完成碰撞检测，生成硅撞报告。将检测出的碰撞间题，发布至Trello平台，并遗请硅撞问题对应方加入讨论，间题方修改碰撞后.在Trello平台中上传修改后图片并回复.各方确认没有间题后再将下一版模型上传至TC平台，从面保障最新且正确的BIM模型随时可供其他参与方下载
-oX
图4云平台协同解决硅撞检测问题
（下转第172页）
