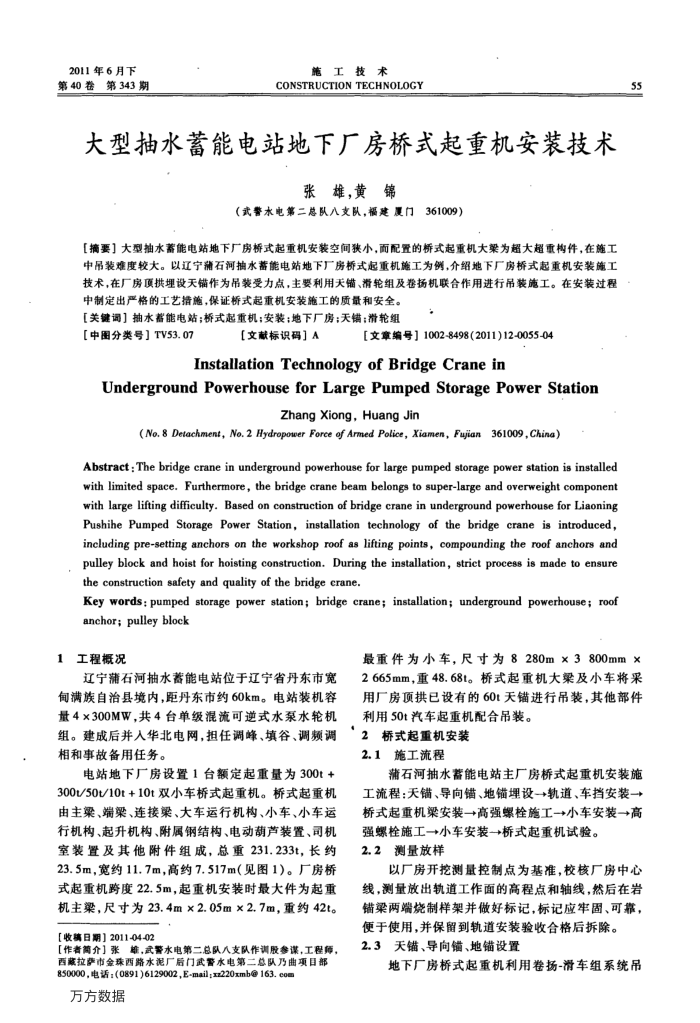

2011年6月下第40卷第343期
施工技术
CONSTRUCTION TECHNOLOGY
大型抽水蓄能电站地下厂房桥式起重机安装技术
张雄，黄锦
（式警水电第二总队八支队，福建厦门361009）
【摘要】大型抽水蓄能电站地下厂房桥式起重机安装空间狭小，面配置的桥式起重机大架为超大超重构件，在施工中吊装难度较大。以辽宁靠石河抽水蓄能电站地下厂房桥式起重机施工为例，介绍地下厂房桥式起重机安装施工技术，在厂房顶拱埋设天锚作为吊装受力点，主要利用天锚、脊轮组及卷扬机联合作用进行吊装施工。在安装过程
中制定出严格的工艺措施，保证桥式起重机安装施工的质量和安全。【关键调】抽水蓄能电站；桥式起重机：安装；地下厂房；天错：滑轮组
【中图分类号】TV53.07
【文献标识码］A
[文章编号】1002-8498(2011)12-0055-04
Installation Technology of Bridge Crane in
UndergroundPowerhouseforLargePumpedStoragePowerStation
Zhang Xiong, Huang Jin
(No.8Detachment, No.2 Hydropower Force of Armed Police,Xiamen,Fujian361009,China)
Abstract : The bridge crane in underground powerhouse for large pumped storage power station is installed with limited space. Furthermore, the bridge crane beam belongs to super-large and overweight component with large lifting difficulty. Based on construction of bridge crane in underground powerhouse for Liaoning Pushihe Pumped Storage Power Station, installation technology of the bridge crane is introduced, including pre-setting anchors on the workshop roof as lifting points,compounding the roof anchors and pulley block and hoist for hoisting construction. During the installation, strict process is made to ensure the construction safety and quality of the bridge crane.
Key words: pumped storage power station; bridge crane; installation; underground powerhouse; roof anchor; pulley block
工程概况 1
辽宁蒲石河抽水蓄能电站位于辽宁省丹东市宽旬满族自治县境内，距丹东市约60km。电站装机容量4×300MW，共4台单级混流可逆式水泵水轮机组。建成后并入华北电网，担任调峰、填谷、调频调相和事故备用任务。
电站地下厂房设置1台额定起重量为300t+ 300V50/10t+10t双小车桥式起重机。桥式起重机由主梁、端梁、连接梁、大车运行机构、小车、小车运行机构、起升机构、附属钢结构、电动葫芦装置、司机室装置及其他附件组成，总重231.233t，长约 23.5m，宽约11.7m，高约7.517m（见图1）。厂房桥式起重机跨度22.5m，起重机安装时最大件为起重机主梁，尺寸为23.4m×2.05m×2.7m，重约42t。
【收稿日期】2011-04-02
【作者简介】张雄，武警水电第二总队人支队作训股参谋，工程师西藏拉市金珠西路水泥厂后门武警水电第二总队乃曲项目部
850000,电话:(0891)6129002,E-mail;xz220xmb@163.co 万方数据
55
最重件为小车，尺寸为8280m×3800mm× 2665mm，重48.681。桥式起重机大梁及小车将采用厂房顶拱已设有的60t天锚进行吊装，其他部件利用50t汽车起重机配合吊装。
2桥式起重机安装 2.1施工流程
蒲石河抽水蓄能电站主厂房桥式起重机安装施工流程：天锚、导向错、地锚埋设→轨道、车挡安装一桥式起重机梁安装→高强螺栓施工-→+小车安装→高
强螺栓施工→小车安装→桥式起重机试验。 2.2测量放样
以厂房开挖测量控制点为基准，校核厂房中心线，测量放出轨道工作面的高程点和轴线，然后在岩错梁两端烧制样架并做好标记，标记应牢固、可靠，
便于使用，并保留到轨道安装验收合格后拆除。 2.3天锚、导向锚、地锚设置
地下厂房桥式起重机利用卷扬-滑车组系统吊
