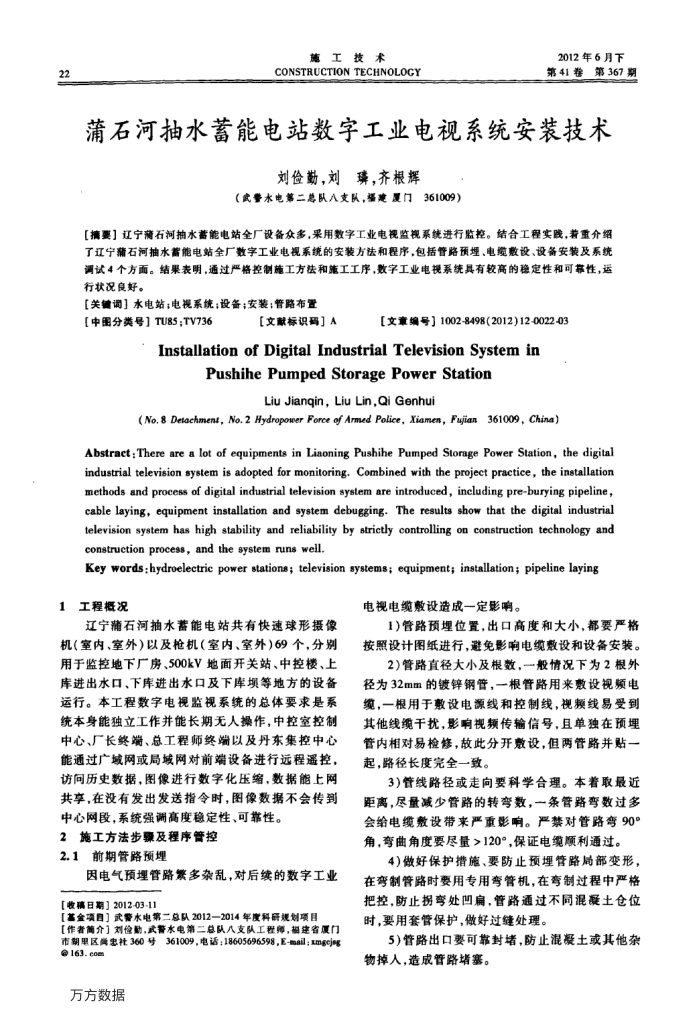

22
施工技术
CONSTRUCTION TECHNOLOGY
2012年6月下第41券第367期
蒲石河抽水蓄能电站数字工业电视系统安装技术
刘俭勤，刘璞，齐根辉
（武警水电第二总队八支队，强建厦门361009）
【摘要】辽宁荫石河抽水蓄能电站全厂设备众多，采用数字工业电视监视系统进行监控。结合工程实践，着重介绍了辽宁葡石河抽水蓄能电站全厂数字工业电视系统的安装方法和程序，包括管路预埋、电缆数设、设备安装及系统调试4个方面。结果表明，通过严格控制施工方法和施工工序，数字工业电视系统具有较高的稳定性和可靠性，运行状况良好。
【关键调】水电站；电视系统；设备；安装；管路布置
【中图分类号】TU85;TV736
[文献标识码］A
【文章编号】1002-8498(2012)12-0022-03
InstallationofDigitalIndustrialTelevisionSystemin
PushihePumped StoragePower Station
Liu Jianqin, Liu Lin,Qi Genhui
(No.8 Detachment, No.2 Hydropower Foree of Armed Poliee, Xiamen,Fujian361009, China)
Abstract: There are a lot of equipments in Liaoning Pushihe Pumped Storage Power Station, the digital industrial television system is adopted for monitoring. Combined with the project practice, the installation methods and process of digital industrial television system are introduced, including pre-burying pipeline, cable laying, equipment installation and system debugging. The results show that the digital industrial television system has high stability and reliability by strictly controlling on construction technology and construction process, and the system runs well.
Key words:hydroelectric power stations; television systems; equipment; installation; pipeline laying
1工程概况
辽宁蒲石河抽水蓄能电站共有快速球形摄像机(室内、室外)以及枪机（室内、室外)69个，分别用于监控地下厂房、500kV地面开关站、中控楼、上库进出水口、下库进出水口及下库坝等地方的设备运行。本工程数字电视监视系统的总体要求是系统本身能独立工作并能长期无人操作，中控室控制中心、厂长终端、总工程师终端以及丹东集控中心能通过产域网或局域网对前端设备进行远程遥控，访问历史数据，图像进行数字化压缩，数据能上网共享，在没有发出发送指令时，图像数据不会传到中心网段，系统强调高度稳定性、可靠性。
2施工方法步骤及程序管控 2.1前期管路预埋
因电气预埋管路紫多杂乱，对后续的数字工业[收稿日期】2012-03-11
【基金项目】武警水电第二总以2012—2014年度科研规划项目
[作者商介】对检励，武警水电第二总队八支队工程师，福建省厦门市朝里区商忠社360号361009，电话：18605696598E-mail；xmgcjng@163.com
万方数据
电视电缆敷设造成一定影响。
1)管路预埋位置，出口高度和大小，都要严格按照设计图纸进行，避免影响电缆数设和设备安装。
2)管路直径大小及根数，一般情况下为2根外径为32mm的镀锌钢管，一根管路用来数设视频电缆，一根用于敷设电源线和控制线，视频线易受到其他线缆干扰，影响视频传输信号，且单独在预埋管内相对易检修，故此分开数设，但两管路并贴一起，路径长度完全一致。
3)管线路径或走向要科学合理。本着取最近距离，尽量减少管路的转弯数，一条管路弯数过多会给电缆数设带来严重影响。严禁对管路弯90° 角，弯曲角度要尽量>120°，保证电缆顺利通过。
4）微好保护措施、要防止预理管路局部变形，在弯制管路时要用专用弯管机，在弯制过程中严格把控，防止拐弯处凹扁，管路通过不同混凝土仓位时，要用套管保护，做好过缝处理。
5)管路出口要可靠封堵，防止混凝土或其他杂物掉人，造成管路堵塞。
