数控技术

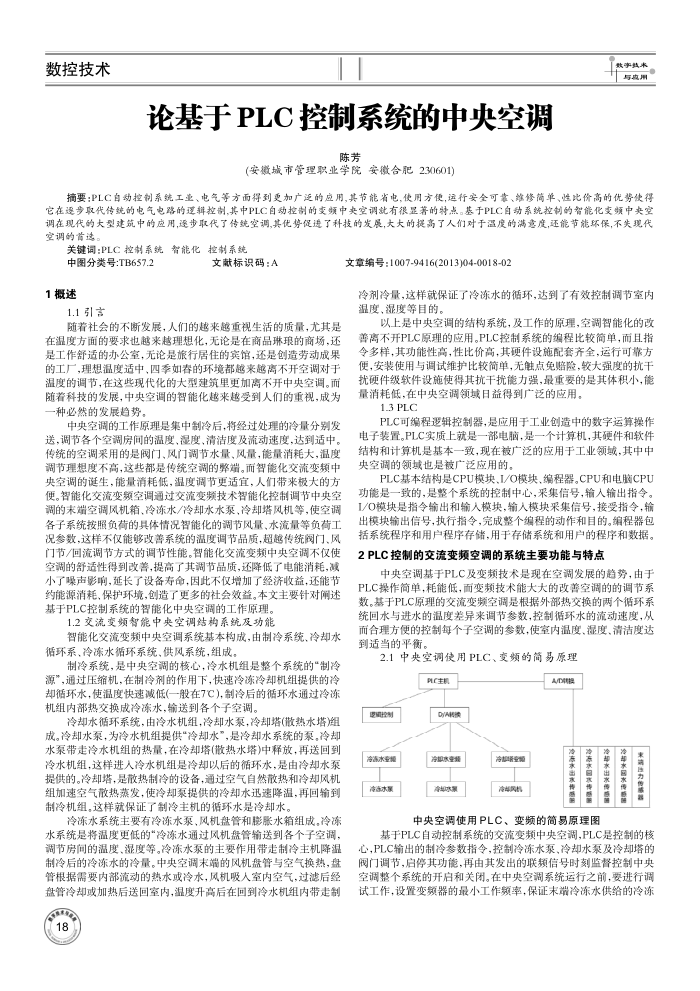

论基于PLC控制系统的中央空调
陈芳
(安微城市管理职业学院安徽合肥230601)
与皮
摘要：PLC自动控制系统工业、电气等方面得到更加广泛的应用,其节能省电，使用方便，运行安全可囊、维修简单、性比价高的优势使得它在强步取代传统的电气电路的逻辑控制,其中PLC自动控制的变频中央空调就有很显著的特点。基于PLC自动系统控制的智能化变频中央空调在现代的大型建筑中的应用，逆步取代了传统空调,其优势促进了科技的发展,大大的提高了人们对于温度的满意度,还能节能环保，不失现代空调的首选
关键调：PLC控制系统智能化控制系统中图分类号:TB657.2
文献标识码：A
1概述
1.1引
随着社会的不断发展，人们的越来越重视生活的质量，尤其是在温度方面的要求也越来越理想化，无论是在商品琳琅的商场，还是工作舒适的办公室，无论是旅行居住的宾馆，还是创造劳动成果的工厂，理想温度适中、四季如春的环境都越来越离不开空调对于温度的调节，在这些现代化的大型建筑里更加离不开中央空调。而随着科技的发展，中央空调的智能化越来越受到人们的重视，成为种必然的发展趋势。
中央空调的工作原理是集中制冷后，将经过处理的冷量分别发送，调节各个空调房间的温度、湿度、清洁度及流动速度，达到适中。传统的空调采用的是阀门、风门调节水量、风量，能量消耗大，温度调节理想度不高，这些都是传统空调的弊端。而智能化交流变频中央空调的诞生，能量消耗低，湿度调节更适宜，人们带来极大的方便。智能化交流变频空调通过交流变频技术智能化控制调节中央空调的末端空调风机箱、冷冻水/冷却水水泵，冷却塔风机等，使空调各子系统按照负荷的具体情况智能化的调节风量，水流量等负荷工况参数，这样不仅能够改善系统的温度调节品质，超越传统阀门、风门节/回流调节方式的调节性能。智能化交流变赖中央空调不仅使空调的舒适性得到改善，提高了其调节品质，还降低了电能消耗，减小了噪声影响，延长了设备寿命，固此不仅增加了经济收益，还能节约能源消耗、保护环境，创造了更多的社会效益。本文主要针对闸述基于PLC控制系统的智能化中央空调的工作原理。
1.2交流变频智能中央空调结构系统及功能
智能化交流变频中央空调系统基本构成，由制冷系统、冷却水循环系、冷冻水循环系统、供风系统，组成
制冷系统，是中央空调的核心，冷水机组是整个系统的“制冷源”，通过压缩机，在制冷剂的作用下，快速冷冻冷却机组提供的冷却循环水，使温度快速减低(一般在7C)），制冷后的循环水通过冷冻机组内部热交换成冷冻水，输送到各个子空调。
冷却水循环系统，由冷水机组，冷却水泵，冷却塔(散热水塔)组成。冷却水泵，为冷水机组提供“冷却水”，是冷却水系统的泵，冷却水泵带走冷水机组的热量，在冷却塔(散热水塔)中释放，再送回到冷水机组，这样进人冷水机组是冷却以后的循环水，是由冷却水泵提供的。冷却塔，是散热制冷的设备，通过空气自然散热和冷却风机组加速空气散热蒸发，使冷却泵提供的冷却水迅速降温，再回输到制冷机组。这样就保证了制冷主机的循环水是冷却水。
冷冻水系统主要有冷冻水泵，风机盘管和膨胀水箱组成。冷冻水系统是将温度更低的“冷冻水通过风机盘管输送到各个子空调，调节房间的温度、湿度等。冷冻水泵的主要作用带走制冷主机降温制冷后的冷冻水的冷量。中央空调末端的风机盘管与空气换热，盘管根据需要内部流动的热水或冷水，风机吸人室内空气，过滤后经盘管冷却或加热后送回室内，湿度升高后在回到冷水机组内带走制
文章编号：1007-9416(2013)04-0018-02
冷剂冷量，这样就保证了冷冻水的循环，达到了有效控制调节室内湿度、湿度等目的。
以上是中央空调的结构系统，及工作的原理，空调智能化的改善离不开PLC原理的应用。PLC控制系统的编程比较简单，而且指令多样，其功能性高，性比价高，其硬件设施配套齐全，运行可靠方使，安装使用与调试维护比较简单，无触点免赔险，较大强度的抗干扰硬件级软件设施使得其抗干抗能力强，最重要的是其体积小，能量消耗低，在中央空调领域日益得到广泛的应用。
1.3 PLC
PLC可编程逻辑控制器，是应用于工业创造中的数字运算操作电子装置。PLC实质上就是一部电脑，是一个计算机，其硬件和软件结构和计算机是基本一致，现在被广泛的应用于工业领域，其中中央空调的领域也是被广泛应用的。
PLC基本结构是CPU模块、I/O模块、编程器。CPU和电脑CPU 功能是一致的，是整个系统的控制中心，采集信号，输人输出指令。 1/O模块是指令输出和输人模块，输人模块采集信号，接受指令，输出模块输出信号，执行指令，完成鉴个编程的动作和目的。缩程器包括系统程序和用户程序存储，用于存储系统和用户的程序和数据。
2PLC控制的交流变频空调的系统主要功能与特点
中央空调基于PLC及变频技术是现在空调发展的趋势，由于 PLC操作简单，耗能低，面变赖技术能大大的改善空调的的调节系数。基于PLC原理的交流变频室调是根据外部热交换的两个循环系统回水与进水的温度差异来调节参数，控制循环水的流动速度，从而合理方使的控制每个子空调的参数，使室内温度、混度、清洁度达到适当的平衡，
2.1中央空调使用PLC、变频的简易原理
PC生机
透控究冷冻水蚕糖海办累
D/A换净期变费
净据变器冷毒风
AD
水
中央空调使用PLC、变频的简易原理图
基于PLC自动控制系统的交流变频中央空调,PLC是控制的核心，PLC输出的制冷参数指令，控制冷冻水泵，冷却水暴及冷却塔的阀门调节，启停其功能，再由其发出的联频信号时刻监督控制中央空调整个系统的开启和关闭。在中央空调系统运行之前，要进行调试工作，设置变颠器的最小工作频率，保证末端冷冻水供给的冷冻
