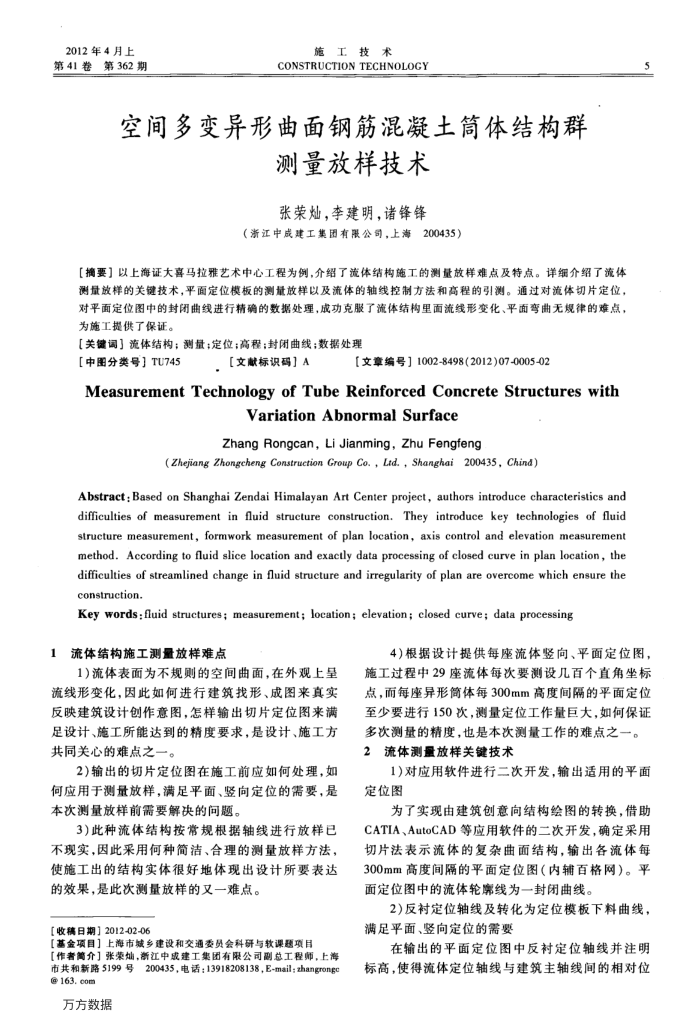

2012年4月上第41卷第362期
施工技术
CONSTRUCTIONTECHNOLOGY
空间多变异形曲面钢筋混凝土筒体结构群
测量放样技术张荣灿，李建明，诸锋锋
（浙江中成建工集团有限公司，上海200435）
【摘要】以上海证大喜马拉雅艺术中心工程为例，介绍了流体结构施工的测量放样难点及特点。详细介绍了流体测量放样的关键技术，平面定位模板的测量放样以及流体的轴线控制方法和高程的引测。通过对流体切片定位，对平面定位图中的封闭曲线进行精确的数据处理，成功克服了流体结构里面流线形变化、平面弯曲无规律的难点，为施工提供了保证。
【关键调】流体结构；测量；定位；高程；封闭曲线；数据处理
【中图分类号】TU745
，【文献标识码】A
【文章编号】1002-8498(2012)07-0005-02
MeasurementTechnologyofTubeReinforcedConcreteStructureswith
VariationAbnormalSurface
Zhang Rongcan, Li Jianming, Zhu Fengfeng
(Zhejiang Zhongcheng Construction Group Co.,Ld., Shanghai200435,Chind)
Abstract: Based on Shanghai Zendai Himalayan Art Center project, authors introduce characteristics and difficulties of measurement in fluid structure construction. They introduce key technologies of fluid structure measurement, formwork measurement of plan location, axis control and elevation measurement method.According to fluid slice location and exactly data processing of closed curve in plan location, the difficulties of streamlined change in fluid structure and irregularity of plan are overcome which ensure the construction.
Key words:fluid structures; measurement; location; elevation; closed curve; data processing
流体结构施工测量放样难点
1)流体表面为不规则的空间曲面，在外观上呈流线形变化，因此如何进行建筑找形、成图来真实反映建筑设计创作意图，怎样输出切片定位图来满足设计、施工所能达到的精度要求，是设计、施工方共同关心的难点之一。
2)输出的切片定位图在施工前应如何处理，如何应用于测量放样，满足平面、竖向定位的需要，是本次测量放样前需要解决的问题。
3)此种流体结构按常规根据轴线进行放样已不现实，因此采用何种简洁、合理的测量放样方法，使施工出的结构实体很好地体现出设计所要表达
的效果，是此次测量放样的又一难点。【收稿日期】2012-02-06
【基金项目】上海市城乡建设和交通委员会科研与软课题项目
[作者筒介】张荣灿，渐江中成建工集团有限公司副总工程师，上海市共和新路5199号200435，电话：13918208138，E-mail；zhangrongo@163.com
万方数据
4)根据设计提供每座流体竖向、平面定位图，施工过程中29座流体每次要测设几百个直角坐标点，而每座异形简体每300mm高度间隔的平面定位至少要进行150次，测量定位工作量巨大，如何保证多次测量的精度，也是本次测量工作的难点之一。
流体测量放样关键技术 2
1)对应用软件进行二次开发，输出适用的平面定位图
为了实现由建筑创意向结构绘图的转换，借助 CATIA、AutoCAD等应用软件的二次开发，确定采用切片法表示流体的复杂曲面结构，输出各流体每 300mm高度间隔的平面定位图（内辅百格网）。平面定位图中的流体轮席线为一封闭曲线。
2)反衬定位轴线及转化为定位模板下料曲线，满足平面、竖向定位的需要
在输出的平面定位图中反衬定位轴线并注明标高，使得流体定位轴线与建筑主轴线间的相对位
