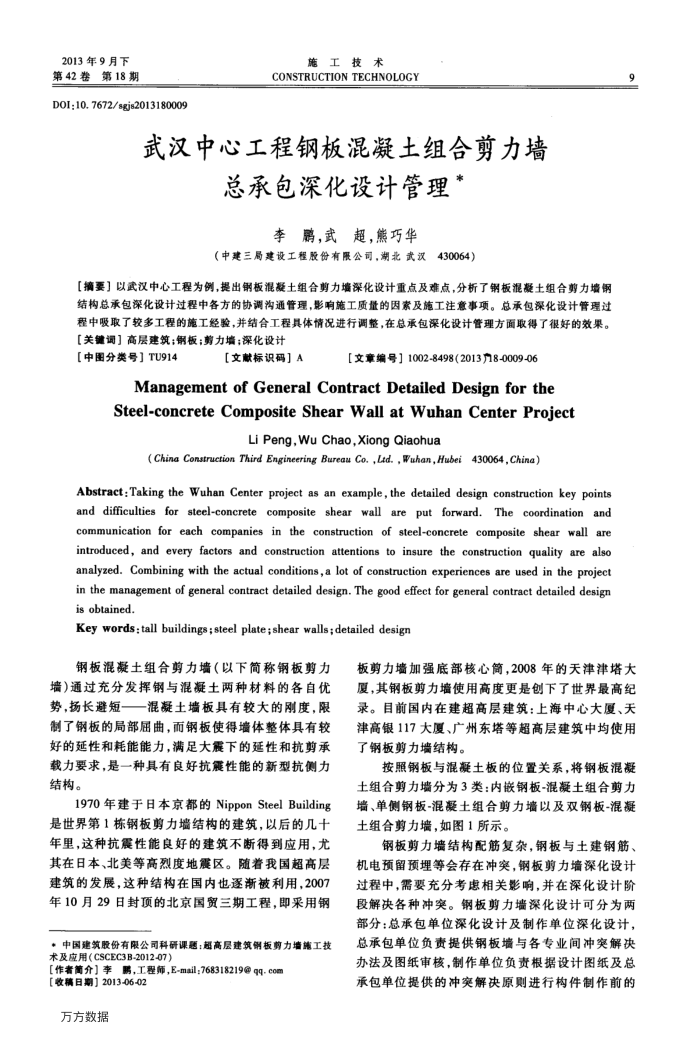

2013年9月下第42卷第18期
D0I:10. 7672/sgjs2013180009
施工技术
CONSTRUCTION TECHNOLOGY
武汉中心工程钢板混凝土组合剪力墙
总承包深化设计管理
李鹏，武超，熊巧华
（中建三局建设工程股份有限公司，湖北武汉430064）
【摘要】以武汉中心工程为例，提出钢板混凝土组合剪力墙深化设计重点及难点，分析了钢板混凝土组合剪力墙钢结构总承包深化设计过程中各方的协调沟通管理，影响施工质量的因索及施工注意事项。总承包深化设计管理过程中吸取了较多工程的施工经验，并结合工程具体情况进行调整，在总承包深化设计管理方面取得了很好的效果。【关键调】高层建筑；钢板；剪力墙；深化设计
【中图分类号】TU914
【文献标识码］A
【文章编号】1002-8498（20138-0009-06
ManagementofGeneralContractDetailedDesignforthe Steel-concrete Composite Shear Wall at Wuhan Center Project
LiPeng,WuChao,Xiong Qiaohua
(China Construction Third Engineering Bureau Co.,Ld.,Wuhan,Hubei430064,China)
Abstract:Taking the Wuhan Center project as an example,the detailed design construction key points and difficulties for steel-concrete composite shear wall are put forward.The coordination and communication for each companies in the construction of steel-concrete composite shear wall are introduced, and every factors and construction attentions to insure the construction quality are also analyzed. Combining with the actual conditions,a lot of construction experiences are used in the project in the management of general contract detailed design. The good effect for general contract detailed design is obtained.
Key words:tall buildings;steel plate;shear walls; detailed design
钢板混凝土组合剪力墙（以下简称钢板剪力墙）通过充分发挥钢与混凝土两种材料的各自优势，扬长避短一—混凝土墙板具有较大的刚度，限制了钢板的局部届曲，而钢板使得墙体整体具有较好的延性和耗能能力，满足大震下的延性和抗剪承载力要求，是一种具有良好抗震性能的新型抗侧力结构。
1970年建于日本京都的NipponSteelBuilding 是世界第1栋钢板剪力墙结构的建筑，以后的几十年里，这种抗震性能良好的建筑不断得到应用，尤其在日本、北美等高烈度地震区。随着我国超高层建筑的发展，这种结构在国内也逐渐被利用，2007 年10月29日封顶的北京国贸三期工程，即采用钢
。中国建筑股份有限公司科研课题：超高层建筑钢板剪力墙施工技术及应用(CSCEC3B-2012-07)
【作者简介】李鹏，工程师，E-mail：768318219@qq.com
【收稿日期】2013-06-02 万方数据
9
板剪力墙加强底部核心简，2008年的天津津塔大厦，其钢板剪力墙使用高度更是创下了世界最高纪录。目前国内在建超高层建筑：上海中心大厦、天津高银117大厦、广州东塔等超高层建筑中均使用了钢板剪力墙结构。
按照钢板与混凝土板的位置关系，将钢板混凝土组合剪力墙分为3类：内嵌钢板-混凝土组合剪力墙、单侧钢板-混凝土组合剪力墙以及双钢板-混凝土组合剪力墙，如图1所示。
钢板剪力墙结构配筋复杂，钢板与土建钢筋、机电预留预埋等会存在冲突，钢板剪力墙深化设计过程中，需要充分考虑相关影响，并在深化设计阶段解决各种冲突。钢板剪力墙深化设计可分为两部分：总承包单位深化设计及制作单位深化设计，总承包单位负责提供钢板墙与各专业间冲突解决办法及图纸审核，制作单位负责根据设计图纸及总承包单位提供的冲突解决原则进行构件制作前的
