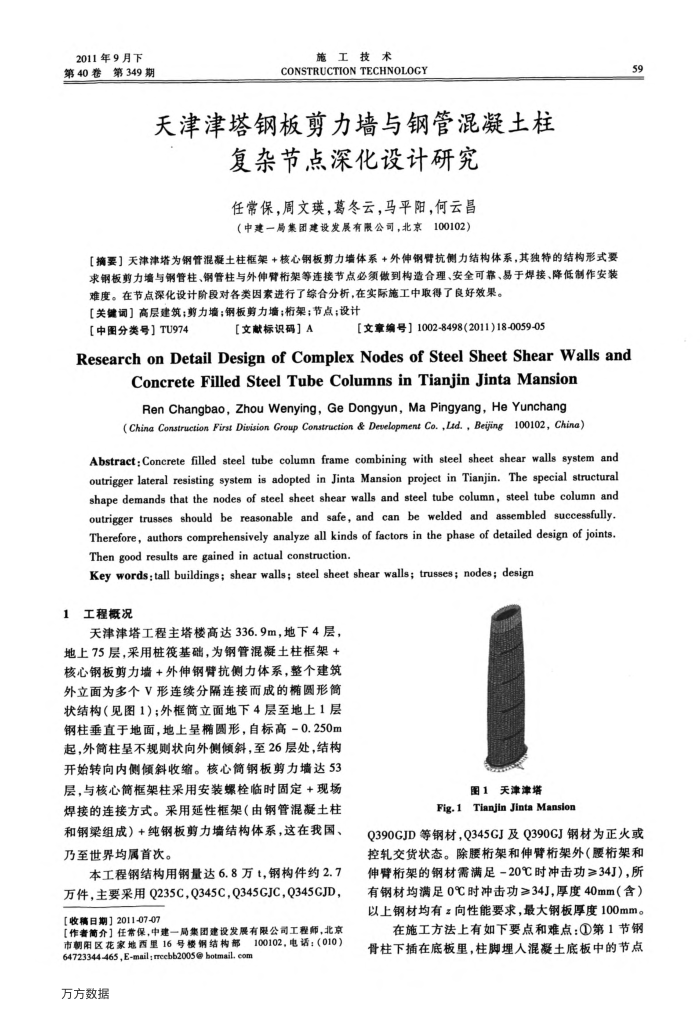

2011年9月下第40卷
第349期
施工技术
CONSTRUCTIONTECHNOLOGY
天津津塔钢板剪力墙与钢管混凝土柱
复杂节点深化设计研究任常保，周文瑛，葛冬云，马平阳，何云昌（中建一局集团建设发展有限公司，北京100102）
【摘要】天津津塔为钢管混凝土柱框架+核心钢板剪力墙体系+外伸钢臂抗侧力结构体系，其独特的结构形式要求钢板剪力墙与钢管柱、钢管柱与外伸臂桁架等连接节点必须做到构造合理、安全可靠、易于焊接、降低制作安装
难度。在节点深化设计阶段对各类因索进行了综合分析，在实际施工中取得了良好效果。【关键词】高层建筑；剪力墙；钢板剪力墙；桁架；节点；设计
[中图分类号】TU974
【文献标识码】A
【文章编号】1002-8498(2011)18-0059-05
59
ResearchonDetailDesign of ComplexNodes of Steel SheetShearWallsand
ConcreteFilled Steel TubeColumnsinTianjinJintaMansion Ren Changbao,Zhou Wenying,Ge Dongyun, Ma Pingyang,He Yunchang(China Construction First Disision Group Construction &Deselopment Co.,Lad., Bejing100102, China)
Abstract:Concrete filled steel tube column frame combining with steel sheet shear walls system and outrigger lateral resisting system is adopted in Jinta Mansion project in Tianjin. The special structural shape demands that the nodes of steel sheet shear walls and steel tube column, steel tube column and outrigger trusses should be reasonable and safe,and can be welded and assembled successfully. Therefore, authors comprehensively analyze all kinds of factors in the phase of detailed design of joints. Then good results are gained in actual construction.
Key words;tall buildings; shear walls; steel sheet shear walls; trusses; nodes; design 1工程概况
天津津塔工程主塔楼高达336.9m，地下4层，地上75层，采用桩筱基础，为钢管混凝土柱框架+ 核心钢板剪力墙+外伸钢臂抗侧力体系，整个建筑外立面为多个V形连续分隔连接面成的椭圆形筒状结构（见图1）；外框简立面地下4层至地上1层钢柱垂直于地面，地上量椭圆形，自标高-0.250m 起，外筒柱呈不规则状向外侧倾斜，至26层处，结构开始转向内侧倾斜收缩。核心简钢板剪力墙达53
层，与核心筒框架柱采用安装螺栓临时固定+现场焊接的连接方式。采用延性框架（由钢管混凝土柱和钢梁组成）+纯钢板剪力墙结构体系，这在我国、乃至世界均属首次。
本工程钢结构用钢量达6.8万t，钢构件约2.7 万件，主要采用Q235C，Q345C，Q345GJC，Q345GJD，[【收稿日期】2011-07-07
【作者简介】任常保，中建一局集团建设发展有限公司工程师，北京市朝阳区花家地西里16号楼钢结构部100102，电话：（010）
64723344-465,E-mail; rrcebb2005@ botmail. com 万方数据
图1天津津塔
Fig.1Tianjin JintaMansion
Q390GJD等钢材，Q345GJ及Q390GJ钢材为正火或控轧交货状态。除腰桁架和伸臂架外（腰桁架和伸臂桁架的钢材需满足-20℃时冲击功≥34J），所有钢材均满足0℃时冲击功》34J，厚度40mm（含）以上钢材均有z向性能要求，最大钢板厚度100mm。
在施工方法上有如下要点和难点：①第1节钢骨柱下插在底板里，柱脚埋人混凝土底板中的节点
