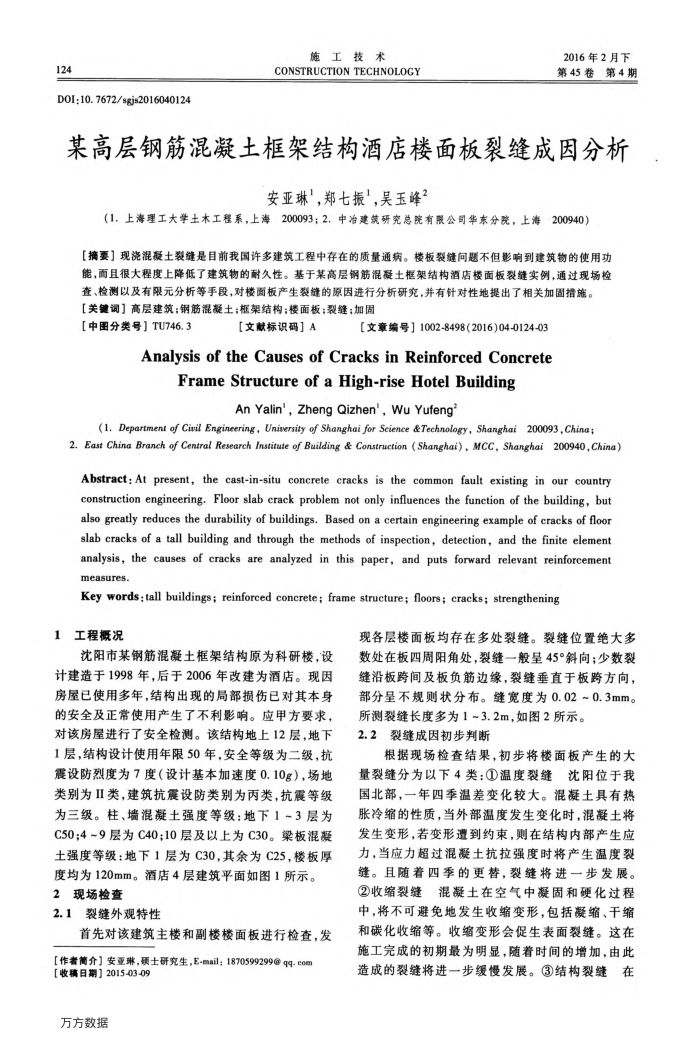

124
D0I:10.7672/sgjs2016040124
施工技术
CONSTRUCTIONTECHNOLOGY
2016年2月下第45卷第4期
某高层钢筋混凝土框架结构酒店楼面板裂缝成因分析
安亚琳，郑七振”，吴玉峰2
（1.上海理工大学土木工程系，上海200093；2.中冶建筑研究总院有限公司华东分院，上海200940）
【摘要】现浇混凝土裂缝是目前我国许多建筑工程中存在的质量通病。楼板裂缝间题不但影响到建筑物的使用功能，面且很大程度上降低了建筑物的耐久性。基于某高层钢筋混凝土框架结构酒店楼面板裂缝实例，通过现场检查、检测以及有限元分析等手段，对楼面板产生裂缝的原因进行分析研究，并有针对性地提出了相关加固措施。【关键调】高层建筑；钢筋混凝土；框架结构；楼面板；裂缝；加固
[中图分类号】TU746.3
【文默标识码】A
【文章编号】1002-8498(2016)04-0124-03
AnalysisoftheCausesofCracksinReinforcedConcrete
Frame Structure of a High-rise Hotel Building
An Yalin', Zheng Qizhen', Wu Yufeng”
(1. Department of Civil Engineering, University of Shanghai for Science &Technology, Shanghai 200093,China;
2. East China Branch of Central Research Institute of Building & Construction (Shanghai), MCC, Shanghai 200940,China) Abstract: At present, the cast-in-situ concrete cracks is the common fault existing in our country construction engineering. Floor slab crack problem not only influences the function of the building, but also greatly reduces the durability of buildings. Based on a certain engineering example of cracks of floor slab cracks of a tall building and through the methods of inspection, detection, and the finite element analysis, the causes of cracks are analyzed in this paper, and puts forward relevant reinforcement measures.
Key words:tall buildings; reinforced concrete; frame structure; floors; cracks; strengthening
1工程概况
沈阳市某钢筋混凝土框架结构原为科研楼，设计建造于1998年，后于2006年改建为酒店。现因房屋已使用多年，结构出现的局部损伤已对其本身的安全及正常使用产生了不利影响。应甲方要求，对该房屋进行了安全检测。该结构地上12层，地下 1层，结构设计使用年限50年，安全等级为二级，抗震设防烈度为7度（设计基本加速度0.10g），场地类别为Ⅱ类，建筑抗震设防类别为丙类，抗震等级为三级。柱、墙混凝土强度等级：地下1~3层为 C50;4~9层为C40；10层及以上为C30。梁板混凝土强度等级：地下1层为C30，其余为C25，楼板厚度均为120mm。酒店4层建筑平面如图1所示。 2现场检查
2.1裂缝外观特性
首先对该建筑主楼和副楼楼面板进行检查，发【作者简介】安亚琳，硕士研究生，E-mail；1870599299@qq.com
【收稿日期】2015-03-09 万方数据
现各层楼面板均存在多处裂缝。裂缝位置绝大多数处在板四周阳角处，裂缝一般呈45°斜向；少数裂缝沿板跨间及板负筋边缘，裂缝垂直于板跨方向，部分呈不规则状分布。缝宽度为0.02~0.3mm。
所测裂缝长度多为1~3.2m，如图2所示。 2.2裂缝成因初步判断
根据现场检查结果，初步将楼面板产生的大量裂缝分为以下4类：①温度裂缝沈阳位于我国北部，一年四季温差变化较大。混凝土具有热胀冷缩的性质，当外部温度发生变化时，混凝土将发生变形，若变形遭到约束，则在结构内部产生应力，当应力超过混凝土抗拉强度时将产生温度裂缝。且随着四季的更替，裂缝将进一步发展。 ②收缩裂缝混凝土在空气中凝固和硬化过程中，将不可避免地发生收缩变形，包括凝缩、干缩和碳化收缩等。收缩变形会促生表面裂缝。这在施工完成的初期最为明显，随着时间的增加，由此造成的裂缝将进一步缓慢发展。③结构裂缝在
