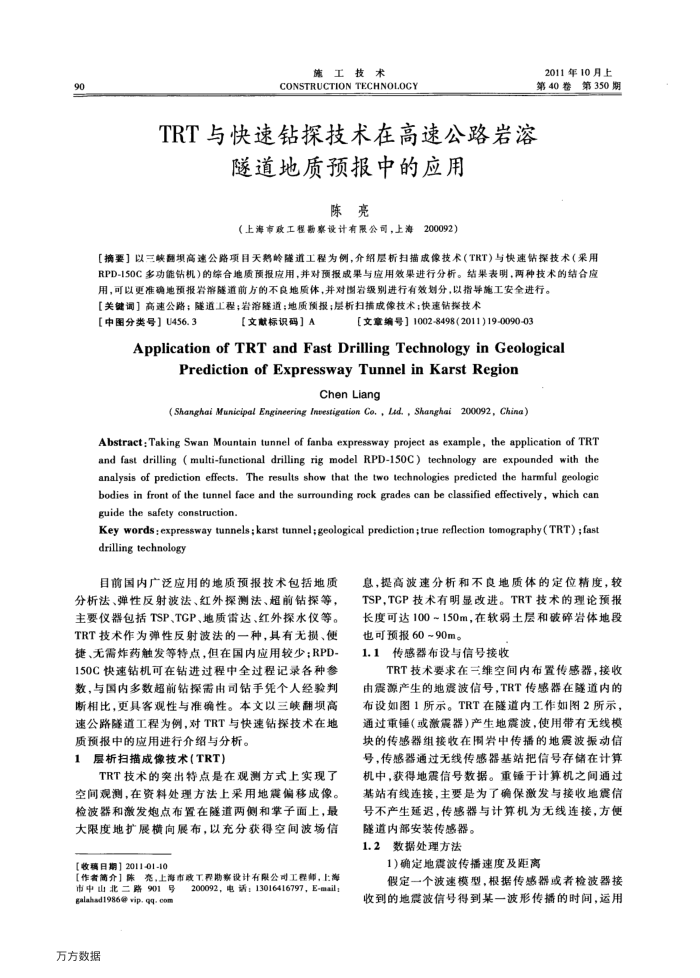

06
施工技术
CONSTRUCTION TECHNOLOCY
TRT与快速钻探技术在高速公路岩溶
隧道地质预报中的应用
陈亮
（上海市政工程勘累设计有限公司，上海200092)
2011年10月上柔
第350期
【摘要】以三峡翻坝高速公路项目天鹅岭隧道工程为例，介绍层析扫描成像技术（TRT)与快速钻探技术（采用 RPD-150C多功能钻机)的综合地质预报应用，并对预报成果与应用效果进行分析。结果表明，两种技术的结合应
用，可以更准确地预报岩落隧道前方的不良地质体，并对围岩级别进行有效划分，以指导施工安全进行。【关键调】高速公路；隧道工程；若溶隧道；地质预报；层析扫摘成像技术；快速钻探技术
【中图分类号】U456.3
【文献标识码】A
[文章编号】1002-8498(2011)19-0090-03
Applicationof TRTandFastDrillingTechnologyinGeological
Prediction of Expressway Tunnel in Karst Region
Chen Liang
(Shanghai Municipal Engineering Investigation Co, , Led. , Shanghai 200092, China)
Abstract:Taking Swan Mountain tunnel of fanba expressway project as example,the application ofTRT and fast drilling (multi-functional drilling rig model RPD-150C) technology are expounded with the analysis of prediction effects. The results show that the two technologies predicted the harmful geologic bodies in front of the tunnel face and the surrounding rock grades can be classified effectively, which can guide the safety construction.
Key words:expressway tunnels;karst tunnel: geological prediction ;true reflection tomography(TRT) ;fast drilling technology
目前国内广泛应用的地质预报技术包括地质
分析法、弹性反射波法、红外探测法、超前钻探等，主要仪器包括TSP、TGP、地质雷达、红外探水仪等。 TRT技术作为弹性反射波法的一种，其有无损、便捷、无需炸药触发等特点，但在国内应用较少；RPD-150C快速钻机可在钻进过程中全过程记录各种参数，与国内多数超前钻探需由司钻手凭个人经验判断相比，更具客观性与准确性。本文以三峡翻坝高速公路隧道工程为例，对TRT与快速钻探技术在地质预报中的应用进行介绍与分析。
层析扫描成像技术(TRT)
TRT技术的突出特点是在观测方式上实现了空间观测，在资料处理方法上采用地震偏移成像。检波器和激发炮点布置在隧道两侧和掌子面上，最大限度地扩展横向展布，以充分获得空间波场信
【收稿日期】2011-01-10
【作者商介】陈，亮，上海市政T程勘察设计有限公司工程卸，上海
市中山北二路901号 galahad1986@ vip. qq. com
万方数据
200092，电话：13016416797，E-maili
息，提高波速分析和不良地质体的定位精度，较 TSP,TGP技术有明显改进。TRT技术的理论预报长度可达100~150m，在软弱土层和破碎岩体地段也可预报60~90m。
传感器布设与信号接收
1.1
TRT技术要求在三维空间内布置传感器，接收由震源产生的地震波信号，TRT传感器在隧道内的布设如图1所示。TRT在隧道内工作如图2所示，通过重锤（或激震器)产生地震波，使用带有无线模块的传感器组接收在围岩中传播的地震波振动信号，传感器通过无线传感器基站把信号存储在计算机中，获得地需信号数据。重铸锤于计算机之间通过基站有线连接，主要是为了确保激发与接收地震信号不产生延迟，传感器与计算机为无线连接，方便
隧道内部安装传感器。 1.2数据处理方法
1）确定地震波传播速度及距离
假定一个波速模型，根据传感器或者检波器接收到的地震波信号得到某一波形传播的时间，运用
