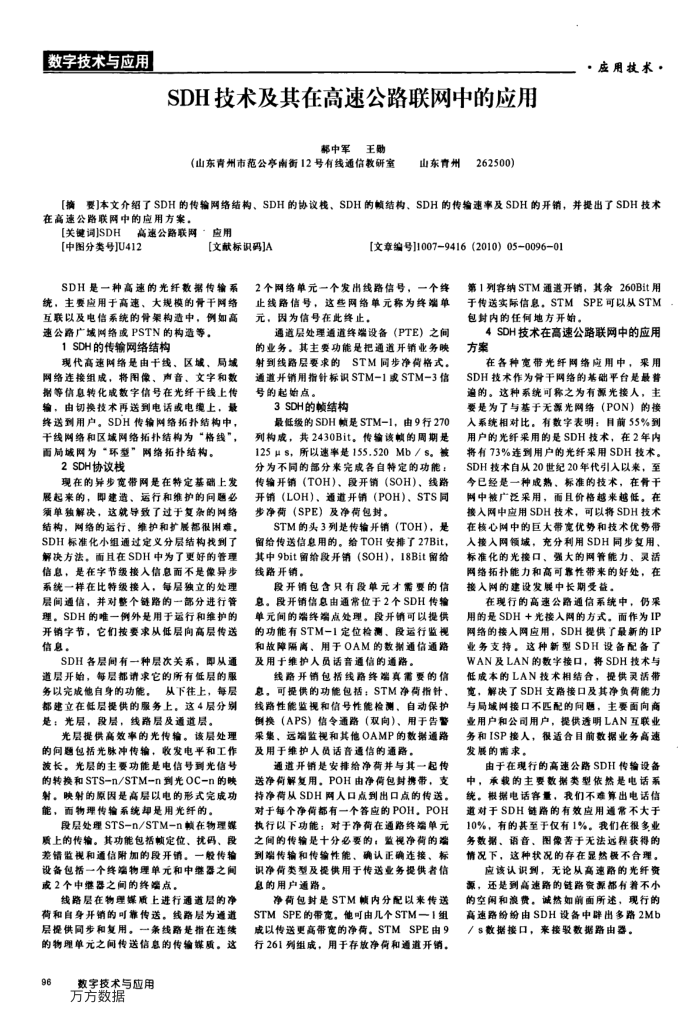

SDH技术及其在高速公路联网中的应用
都中军
王助
（山东青州市范公亭南街12号有线通信教研室
山东青州
262500)
·应用技术·
要本文介绍了SDH的传输网络结构、SDH的协议栈、SDH的顿结构、SDH的传输速率及SDH的开销，并提出了SDH技术
在高速公路联网中的应用方案。
[关键词]SDH
·应用
高速公路联网
[中图分类号JU412
[文献标识码]A
SDH是一种高速的光纤数据传输系统，主要应用于高速、大规模的骨干网络互联以及电信系统的骨架构造中，例如高速公路广域网络或PSTN的构造等。
1SDH的传输网络结构
现代高速阿络是由干线、区域，局域网络连接组成，将图像、声音、文字和数帮等信息转化成数字信号在光纤干线上传输，由切换技术再送到电话或电缆上，最终送到用户。SDH传输网络拓扑结构中，干线网络和区域网络拓扑结构为“格线”，面局域网为“环型”网络拓扑结构。
2SDH协议栈
现在的异步宽带网是在特定基础上发展起来的，即建造、运行和维护的问题必须单独解决，这就导致了过于复杂的网络结构，网络的运行、维护和扩展都很困难， SDH标准化小组通过定义分层结构找到了解决方法，面且在SDH中为了更好的管理信息，是在字节级接人信息而不是像异步系统一样在比特级接入，每层独立的处理层间通信，并对整个链路的一部分进行管理。SDH的唯一例外是用于运行和维护的开销字节，它们按要求从低层向高层传送信息。
SDH各层间有一种层次关系，即从通道层开始，每层都请求它的所有低层的服务以完成他自身的功能，
从下往上，每层
都建立在低层提供的服务上，这4层分别是：光层，段层，线路层及通道层。
光层提供高效率的光传输。该层处理的问题包括光脉冲传输，收发电平和工作波长。光层的主要功能是电信号到光信号的转换和STS-n/STM-n到光OC-n的映射。映射的原因是高层以电的形式完成功能，面物理传输系统却是用光纤的。
段层处理STS-n/STM-n赖在物理媒质上的传输。其功能包括赖定位、扰码、段差错监视和通信附加的段开销。一般传输设备包括一个终端物理单元和中继器之间或2个中继器之间的终端点，
线路层在物理媒质上进行通道层的净荷和自身开销的可靠传送。线路层为通道层提供同步和复用。一条线路是指在连续的物理单元之间传送信息的传输媒质。这
96
数字技术与应用万方数据
[文章编号]1007-9416(2010）050096-01
2个网络单元一个发出线路信号，一个终止线路信号，这些网络单元称为终端单元，因为信号在此终止，
通道层处理通道终端设备（PTE）之间的业务。其主要功能是把通道开销业务映
STM同步净荷格式。
射到线路层要求的
通道开销用指针标识STM-1或STM-3信号的起始点。
3SDH的顿结构
最低级的SDH慎是STM-1，由9行270 列构成，共2430Bit。传输该顿的周期是 125μs，
所以速率是155.520Mb／s。被
分为不同的部分来完成各自特定的功能：传输开销（TOH)、段开销（SOH)、线路开销（LOH)、通道开销（POH），STS同步净荷（SPE）及净荷包封。
STM的头3列是传输开销（TOH），是留给传送信息用的。给TOH安排了27Bit，其中9bit留给段开销（SOH），18Bit留给线路开销。
段开销包含只有段单元才需要的信息。段开销信息由通常位于2个SDH传输单元间的端终端点处理。段开销可以提供的功能有STM-1定位检测、！
段运行监视
和故障隔离、用于OAM的数据通信通路及用于维护人员话音通信的通路。
线路开销包括线路终端真需要的信息，可提供的功能包括；STM净荷指针，线路性能监视和信号性能检测，自动保护倒换（APS）信令通路（双向）、用于告警采集，远端监视和其他OAMP的数据通路及用于维护人员话音通信的通路，
通道开销是安排给净荷并与其一起传送净何解复用。POH由净荷包封携带，支持净荷从SDH网人口点到出口点的传送。对于每个净荷都有一个答应的POH。POH 执行以下功能：对于净荷在通路终端单元之间的传输是十分必要的：监视净荷的端到端传输和传输性能、确认正确连接、标识净荷类型及提供用于传送业务提供者信息的用户通路。
净荷包封是STM赖内分配以来传送 STMSPE的带宽。他可由几个STM一1组成以传送更高带宽的净荷。STMSPE由9 行261列组成，用于存放净荷和通道开销。
第1列容纳STM通道开销，其余260Bit用于传送实际信息，STMSPE可以从STM 包封内的任何地方开始。
4SDH技术在高速公路联网中的应用方案
在各种宽带光纤网络应用中，采用 SDH技术作为骨干网络的基础平台是最替遍的。这种系统可称之为有源光接人，主要是为了与基于无源光网络（PON）的接入系统相对比，有数字表明：目前55%到用户的光纤采用的是SDH技术，在2年内将有73%连到用户的光纤采用SDH技术。 SDH技术自从20世纪20年代引入以来，至今已经是一种成熟，标准的技术，在骨干网中被广泛采用，而且价格越来越低。在接入网中应用SDH技术，可以将SDH技术在核心网中的巨大带宽优势和技术优势带入接入网领域，充分利用SDH同步复用、标准化的光接口、强大的网管能力、灵话网络拓扑能力和高可靠性带来的好处，在按入网的建设发展中长期受益。
在现行的高速公路通信系统中，仍采用的是SDH+光接人网的方式。而作为IP 网络的接入网应用，SDH提供了最新的IP 业务支持，这种新型SDH设备配备了 WAN及LAN的数字接口，将SDH技术与低成本的LAN技术相结合，提供灵活带
解决了SDH支路接口及其净负荷能力
更，
与局域网接口不匹配的间题，主要面向商业用户和公司用户，提供透明LAN互联业务和ISP接人，很适合目前数据业务高速发展的需求。
由于在现行的高速公路SDH传输设备中，
承载的主要数据类型依然是电话系根据电话客量，我们不难算出电话信
统。
道对于SDH链路的有效应用通常不大于 10%，有的其至于仅有1%。我们在很多业务数帮、语音、图像著于无法远程获得的情况下，这种状况的存在显然极不合理。
应该认识到，无论从高速路的光纤资还是到高速路的链路资源都有着不小
源，
的空闲和额费。诚然如前面所逐，现行的高速路纷纷由SDH设备中辟出多路2Mb/s数据接口，来接驳数据路由器。
