80
施工技术
CONSTRUCTION TECHNOLOGY

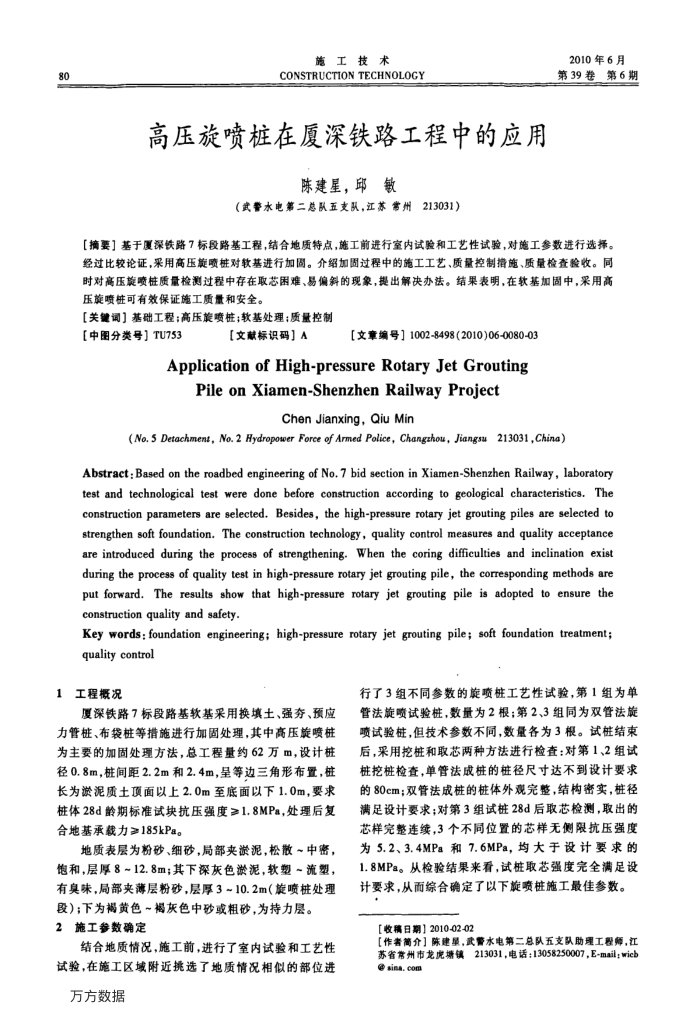

高压旋喷桩在厦深铁路工程中的应用
陈建星，邱敏
（武警水电第二总队五支队，江苏常州213031）
2010年6月第39卷第6期
【摘要］基于厦深铁路7标段路基工程，结合地质特点，施工前进行室内试验和工艺性试验，对施工参数进行选择。经过比较论证，采用高压旋喷桩对软基进行加固。介绍加固过程中的施工工艺、质量控制措施、质量检查验收。同时对高压旋喷柱质量检测过程中存在取芯围难、易偏斜的现象，提出解决办法。结果表明，在软基加固中，采用高压旋喷桩可有效保证施工质量和安全。
【关键词】基础工程；高压族喷桩；软基处理；质量控制
[中图分类号】TU753
【文献标识码】A
【文章编号】1002-8498（2010)06-0080-03
Application of High-pressure Rotary Jet Grouting
PileonXiamen-ShenzhenRailwayProject
Chen Jianxing，QiuMin
(No.5 Detachment, No.2 Hydropower Force of Armed Police, Changzhou, Jiangsu213031,China)
Abstract:Based on the roadbed engineering of No. 7 bid section in Xiamen-Shenzhen Railway, laboratory test and technological test were done before construction according to geological characteristics. The construction parameters are selected.Besides, the high-pressure rotary jet grouting piles are selected to strengthen soft foundation. The construction technology, quality control measures and quality acceptance are introduced during the process of strengthening. When the coring difficulties and inclination exist during the process of quality test in high-pressure rotary jet grouting pile, the corresponding methods are put forward. The results show that high-pressure rotary jet grouting pile is adopted to ensure the construction quality and safety.
Key words: foundation engineering; high-pressure rotary jet grouting pile; soft foundation treatment; quality control
1工程概况
厦深铁路7标段路基软基采用换填土、强夯、预应力管桩、布袋桩等措施进行加固处理，其中高压旋喷桩为主要的加固处理方法，总工程量约62万m，设计桩径0.8m，桩间距2.2m和2.4m，呈等边三角形布置，桩长为淤泥质土顶面以上2.0m至底面以下1.0m，要求桩体28d龄期标准试块抗压强度≥1.8MPa，处理后复合地基承载力185kPa。
地质表层为粉砂、细砂，局部夹淤泥，松散～中密，饱和，层厚8~12.8m；其下深灰色淤泥，软塑~流塑，有臭味，局部夹薄层粉砂，层厚3~10.2m（旋喷桩处理
段）；下为褐黄色~褐灰色中砂或粗砂，为持力层。 2施工参数确定
结合地质情况，施工前，进行了室内试验和工艺性试验，在施工区域附近挑选了地质情况相似的部位进万方数据
行了3组不同参数的旋喷桩工艺性试验，第1组为单管法旋喷试验桩，数量为2根；第2、3组同为双管法旋喷试验桩，但技术参数不同，数量各为3根。试桩结束后，采用挖桩和取芯两种方法进行检查：对第1、2组试桩挖桩检查，单管法成桩的桩径尺寸达不到设计要求的80cm；双管法成桩的桩体外观完整，结构密实，桩径满足设计要求；对第3组试桩28d后取芯检测，取出的芯样完整连续，3个不同位置的芯样无侧限抗压强度为5.2、3.4MPa和7.6MPa，均大于设计要求的 1.8MPa。从检验结果来看，试桩取芯强度完全满足设计要求，从而综合确定了以下旋喷桩施工最佳参数。
