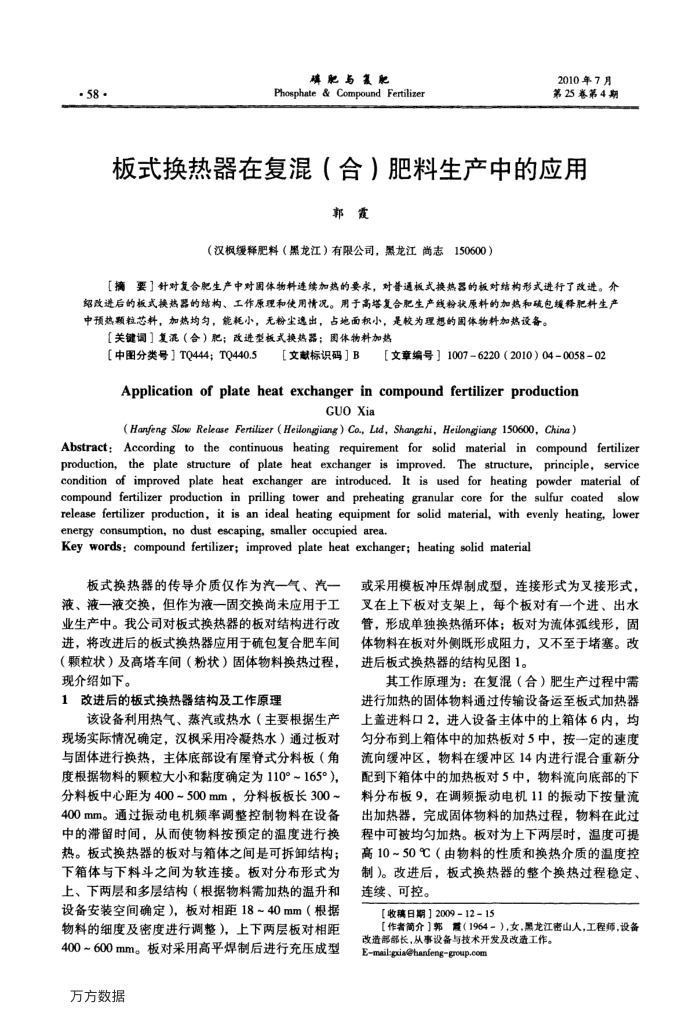

板式换热器在复混（合）肥料生产中的应用
郭霞
（汉枫缓释肥料（黑龙江）有限公司，黑龙江尚志150600）
【摘要］针对复合肥生产中对围体物料连续加热的要求，对普通板式换热器的板对结构形式进行了改进。介绍改进后的板式换热器的结构、工作原理和使用情况。用于高塔复合肥生产线粉状原料的加热和硫包缓释肥料生产中预热颗粒芯料，加热均匀，能耗小，无粉尘速出，占地面积小，是较为理想的围体物料加热设备。
【关键词】复混（合）肥；改进型板式换热器；图体物料加热
[中图分类号】TQ444；TQ440.5
[文献标识码］B
【文章编号】10076220（2010）04-0058-02
Application of plateheat exchanger in compound fertilizer production
GUOXia
(Harfeng Slow Release Fertilizer (Heilongjiang) Co., Ltd, Shangzhi, Heilongjiang 150600, China)
Abstract: According to the continuous heating requirement for solid material in compound fertilizer production, the plate structure of plate heat exchanger is improved. The structure, principle, service condition of improved plate heat exchanger are introduced. It is used for heating powder material of compound fertilizer production in prilling tower and preheating granular core for the sulfur coatedslow release fertilizer production, it is an ideal heating equipment for solid material, with evenly heating, lower energy consumption, no dust escaping, smaller occupied area.
Key words: compound fertilizer; improved plate heat exchanger; heating solid material
板式换热器的传导介质仅作为汽一气、汽一液、液一液交换，但作为液一固交换尚未应用于工业生产中。我公司对板式换热器的板对结构进行改进，将改进后的板式换热器应用于硫包复合肥车间（颗粒状）及高塔车间（粉状）固体物料换热过程，现介绍如下。
1改进后的板式换热器结构及工作原理
该设备利用热气、蒸汽或热水（主要根据生产现场实际情况确定，汉枫采用冷凝热水）通过板对与固体进行换热，主体底部设有屋脊式分料板（角度根据物料的颗粒大小和黏度确定为110°~165°），分料板中心距为400~500mm，分料板板长300~ 400mm。通过振动电机频率调整控制物料在设备中的滞留时间，从而使物料按预定的温度进行换热。板式换热器的板对与箱体之间是可拆卸结构；下箱体与下料斗之间为软连接。板对分布形式为上、下两层和多层结构（根据物料需加热的温升和设备安装空间确定），板对相距18~40mm（根据物料的细度及密度进行调整），上下两层板对相距 400~600mm。板对采用高平焊制后进行充压成型
万方数据
或采用模板冲压焊制成型，连接形式为叉接形式，叉在上下板对支架上，每个板对有一个进、出水管，形成单独换热循环体；板对为流体弧线形，固体物料在板对外侧既形成阻力，又不至于堵塞。改进后板式换热器的结构见图1。
其工作原理为：在复混（合）肥生产过程中需进行加热的固体物料通过传输设备运至板式加热器上盖进料口2，进人设备主体中的上箱体6内，均匀分布到上箱体中的加热板对5中，按一定的速度流向缓冲区，物料在缓冲区14内进行混合重新分配到下箱体中的加热板对5中，物料流向底部的下料分布板9，在调频振动电机11的振动下按量流出加热器，完成固体物料的加热过程，物料在此过程中可被均匀加热。板对为上下两层时，温度可提高10~50℃（由物料的性质和换热介质的温度控制)。改进后，板式换热器的整个换热过程稳定、连续、可控。
【收稿日期】2009-12-15
【作者简介】郭霞（1964－），女，黑龙江密山人，工程师，设备
改造部部长，从事设备与技术开发及改造工作。 Email:gxiaehanfeng-group.com
