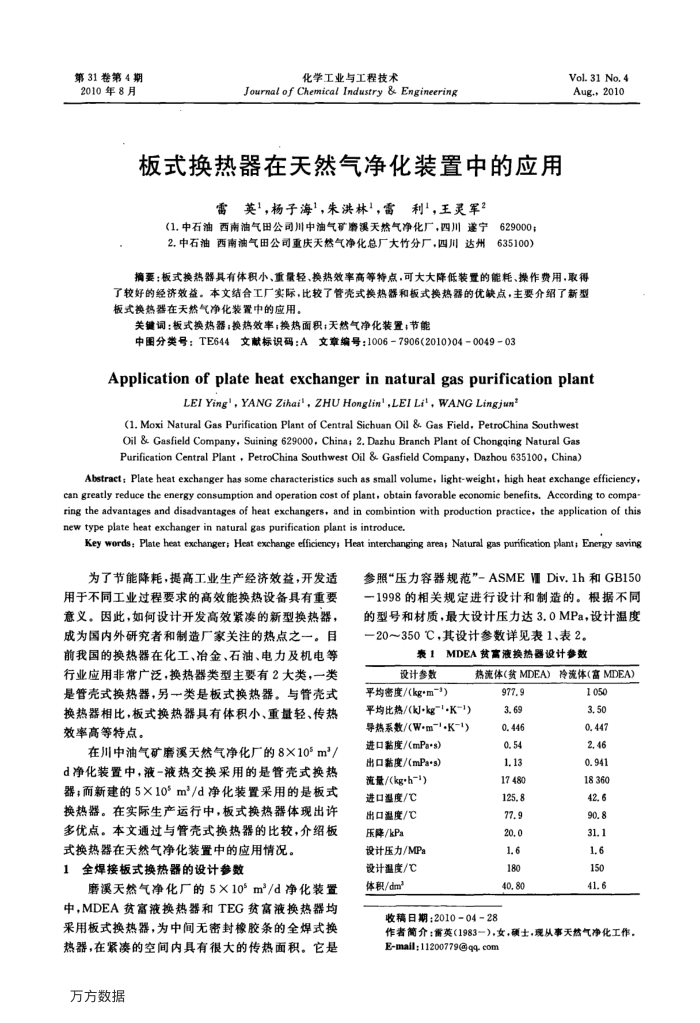

第31卷第4期 2010年8月
化学工业与工程技术
Journal of Chemical Industry &Engineering
板式换热器在天然气净化装置中的应用
雷英"，杨子海"，朱洪林"，雷利'，王灵军2
（1.中石油西南油气田公司川中油气矿磨溪天然气净化厂，四川遂宁
629000
2.中石油西南油气田公司重庆天然气净化总厂大竹分厂，四川达州
635100)
Vol. 31 No, 4 Aug.,2010
摘要：板式换热器具有体积小、重量轻、换热效率高等特点，可大大降低装置的能耗、操作费用，取得了较好的经济效益。本文结合工厂实际，比较了管壳式换热器和板式换热器的优缺点，主要介绍了新型板式换热器在天然气净化装置中的应用。
关键词：板式换热器：换热效率；换热面积：天然气净化装置；节能
中图分类号：TE644文献标识码：A文章编号：1006-7906(2010)04-0049-03
Application ofplateheat exchangerinnatural gaspurificationplant
LEI Ying',YANG Zihai', ZHU Honglin',LEI Li',WANG Lingjun"
(1, Moxi Natural Gas Purification Plant of Central Sichuan Oil &. Gas Field, PetroChina Southwest Oil & Gasfield Company, Suining 629000, China; 2, Dazhu Branch Plant of Chongqing Natural Gas Purification Central Plant , PetroChina Southwest Oil &. Gasfield Company, Dazhou 635100, China)
Abstract; Plate heat exchanger has some characteristics such as small volume, light-weight, high heat exchange efficiency, can greatly reduce the energy consumption and operation cost of plant, obtain favorable economic benefits, According to compa ring the advantages and disadvantages of heat exchangers, and in combintion with production practice, the application of this new type plate heat exchanger in natural gas purification plant is introduce.
Key words: Plate heat exchanger; Heat exchenge efficiency; Heat interchanging area; Natural gas purification plant; Energy saving
为了节能降耗，提高工业生产经济效益，开发适用于不同工业过程要求的高效能换热设备具有重要意义。因此，如何设计开发高效紧凑的新型换热器，成为国内外研究者和制造厂家关注的热点之一。目前我国的换热器在化工、冶金、石油、电力及机电等行业应用非常广泛，换热器类型主要有2大类，一类是管壳式换热器，另一类是板式换热器。与管壳式换热器相比，板式换热器具有体积小、重量轻、传热效率高等特点。
在川中油气矿磨溪天然气净化厂的8×10°m/ d净化装置中，液-液热交换采用的是管壳式换热器；而新建的5×10°m/d净化装置采用的是板式换热器。在实际生产运行中，板式换热器体现出许多优点。本文通过与管壳式换热器的比较，介绍板
式换热器在天然气净化装置中的应用情况。 1全焊接板式换热器的设计参数
磨溪天然气净化厂的5×10°m/d净化装置中，MDEA贫富液换热器和TEG贫富液换热器均采用板式换热器，为中间无密封橡胶条的全焊式换热器，在紧凌的空间内具有很大的传热面积。它是
万方数据
参照“压力容器规范”-ASMEVIDiv.1h和GB150 一1998的相关规定进行设计和制造的。根据不同的型号和材质，最大设计压力达3.0MPa，设计温度一20～350℃，其设计参数详见表1、表2。
表1
MDEA贫高液换热器设计参数
设计参数平均密度/(kg*m-")
平均比热/(kJ-kg.K-1) 导热系数/(Wm".K-1)
进口粘度/（mPa+s）出口黏度/(mPa+s) 流量/(kg·h-") 进口温度/C 出口温度/C 压降/kPa 设计压力/MPa 设计温度/C 体积/dm
热流体（贫MDEA）冷流体（富MDEA)
977.9 3. 69 0, 446 0.54 1.13 17 480 125.8 77.9 20.0 1.6 180 40.80
收稿日期：2010-04-28
1050 3.50 0. 447 2. 46 0.941 18 360 42.6 90.8 31.1 1.6 150 41.6
作者简介：雷英（1983一），女，硕士，现从事天然气净化工作， E-mail;11200779@qq, com
