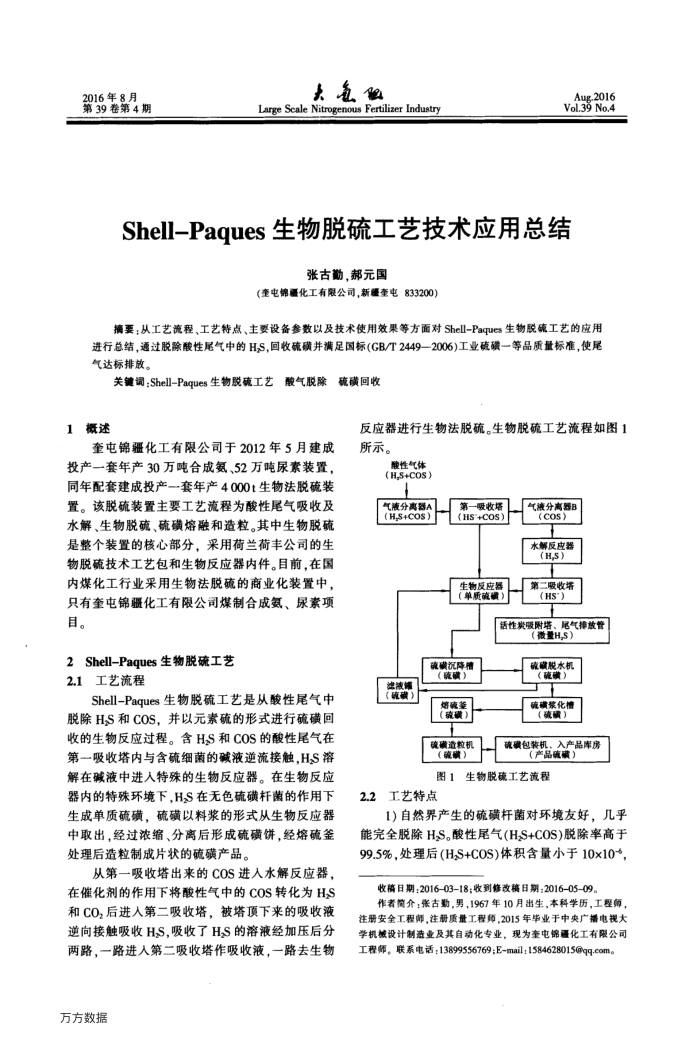

Shell-Paques生物脱硫工艺技术应用总结
张古勤，都元国
（奎屯锦通化工有限公司，新谨奎电833200）
摘要：从工艺流程、工艺特点、主要设备参数以及技术使用效果等方面对Shell-Paques生物脱硫工艺的应用进行总结，通过脱除酸性尾气中的HS，回收硫磺并满足国标(GB/T2449一2006)工业硫磺一等品质量标准，使尾气达标排放。
关键词：Shell-Paques生物脱硫工艺酸气脱除
硫磺回收
概述 1
奎屯锦疆化工有限公司于2012年5月建成投产一套年产30万吨合成氨、52万吨尿素装置，同年配套建成投产一套年产4000t生物法脱硫装置。该脱硫装置主要工艺流程为酸性尾气吸收及水解、生物脱硫、硫磺熔融和造粒。其中生物脱硫是整个装置的核心部分，采用荷兰荷丰公司的生物脱硫技术工艺包和生物反应器内件。目前，在国内煤化工行业采用生物法脱硫的商业化装置中只有奎屯锦疆化工有限公司煤制合成氨、尿素项目。
2Shell-Paques生物脱硫工艺 2.1工艺流程
Shell-Paques生物脱硫工艺是从酸性尾气中脱除HS和COS，并以元素硫的形式进行硫磺回收的生物反应过程。含HS和COS的酸性尾气在第一吸收塔内与含硫细菌的碱液逆流接触,HS溶解在碱液中进人特殊的生物反应器。在生物反应器内的特殊环境下，HS在无色硫磺杆菌的作用下生成单质硫磺，硫磺以料浆的形式从生物反应器中取出，经过浓缩、分离后形成硫磺饼，经熔硫釜处理后造粒制成片状的硫磺产品。
从第一吸收塔出来的COS进入水解反应器在催化剂的作用下将酸性气中的COS转化为H,S 和CO,后进入第二吸收塔，被塔顶下来的吸收液逆向接触吸收HS,吸收了HS的溶液经加压后分两路，一路进人第二吸收塔作吸收液，一路去生物
万方数据
反应器进行生物法脱硫。生物脱硫工艺流程如图1 所示。
酸性气体(H,S+COS)
气液分离器A(H,S+COS)
第一吸收塔(HS+COS)
生物反应器（单质硫费）
气液分离器B(cos)
水解反应器(H,S)
第二吸收塔(HS')
活性炭吸附塔、！
尾气排放管
(微量H,S）
碳磷沉降精
浓波罐（硫碳）
（硫磺）熔碱签(硫磺）
确磷造粒机(殖磺）
碳磺脱水机（硫磺）
硫磺察化植(硫磺）
硫碳包装机，入产品库房
（产品硫磺）
图1生物脱硫工艺流程
2.2工艺特点
1）自然界产生的硫磺杆菌对环境友好，几乎能完全脱除HS。酸性尾气(HS+COS)脱除率高于 99.5%，处理后(H,S+COS)体积含量小于10x10
