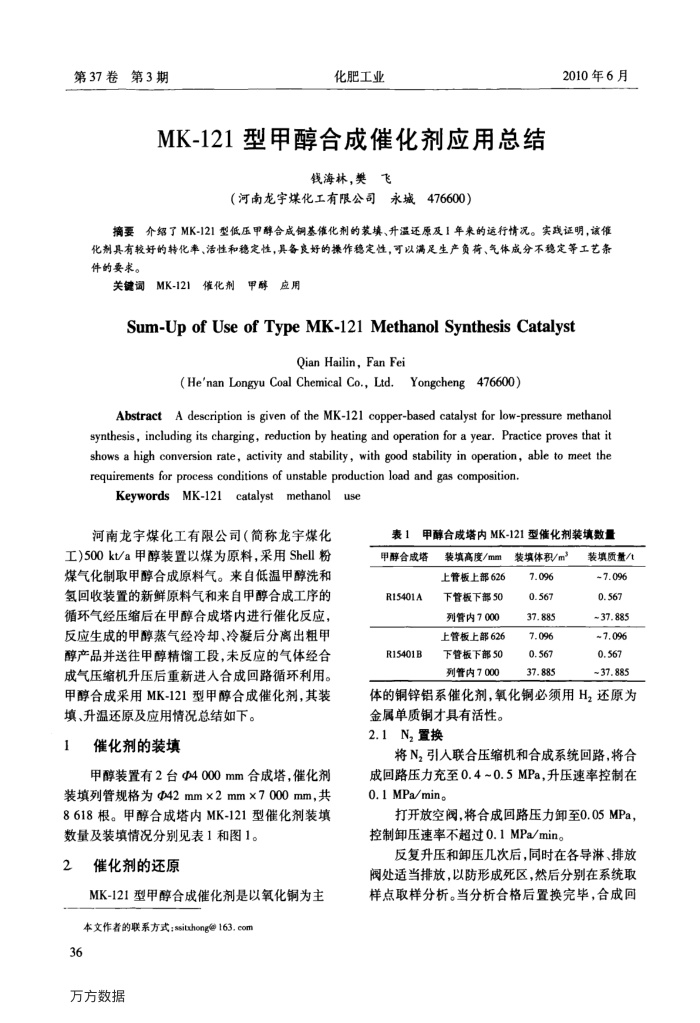

第37卷第3期
化肥工业
MK-121型甲醇合成催化剂应用总结
钱海林，樊飞
（河南龙宇煤化工有限公司永城476600）
2010年6月
摘要介绍了MK-121型低压甲醇合成铜基催化剂的装填、升温还原及1年来的运行情况。实践证明，该催化剂具有较好的转化率、活性和稳定性，具备良好的操作稳定性，可以满足生产负荷、气体成分不稳定等工艺条件的要求。
关键词MK-121
甲醇应用
催化剂
Sum-UpofUseofTypeMK-121MethanolSynthesisCatalyst
Qian Hailin, Fan Fei
(He'nan Longyu Coal Chemical Co., Ltd.Yongcheng 476600)
AbstractA description is given of the MK-121 copper-based catalyst for low-pressure methanol synthesis, including its charging, reduction by heating and operation for a year. Practice proves that it shows a high conversion rate, activity and stability, with good stability in operation, able to meet the requirements for process conditions of unstable production load and gas composition.
KeywordsMK-121catalyst methanol use
河南龙宇煤化工有限公司（简称龙宇煤化工)500kt/a甲醇装置以煤为原料，采用Shell粉煤气化制取甲醇合成原料气。来自低温甲醇洗和氢回收装置的新鲜原料气和来自甲醇合成工序的循环气经压缩后在甲醇合成塔内进行催化反应，反应生成的甲醇蒸气经冷却、冷凝后分离出粗甲醇产品并送往甲醇精馏工段，未反应的气体经合成气压缩机升压后重新进人合成回路循环利用。甲醇合成采用MK-121型甲醇合成催化剂，其装填、升温还原及应用情况总结如下。
1
催化剂的装填
甲醇装置有2台4000mm合成塔，催化剂
装填列管规格为42mm×2mm×7000mm，共 8618根。甲醇合成塔内MK-121型催化剂装填数量及装填情况分别见表1和图1。
2
催化剂的还原
MK-121型甲醇合成催化剂是以氧化铜为主本文作者的联系方式：ssitxhong@163.com
36
万方数据
表1
甲醇合成塔内MK-121型催化剂装填数量
甲醇合成塔 R15401A
R15401B
装填高度/mm 上管板上部626 下管板下部50 列管内7000 上管板上部626 下管板下部50 列管内7000
装填体积/m 7.096 0.567 37.885 7.096 0.567 37.885
装填质量/ 7.096 0.567 37.885 ~7.096 0.567 ~37.885
体的铜锌铝系催化剂，氧化铜必须用H，还原为
金属单质铜才具有活性。 2.1N,置换
将N，引人联合压缩机和合成系统回路，将合成回路压力充至0.40.5MPa，升压速率控制在 0.1MPa/min。
打开放空阀，将合成回路压力卸至0.05MPa，控制卸压速率不超过0.1MPa/min。
反复升压和卸压几次后，同时在各导淋、排放阀处适当排放，以防形成死区，然后分别在系统取样点取样分析。当分析合格后置换完毕，合成回
