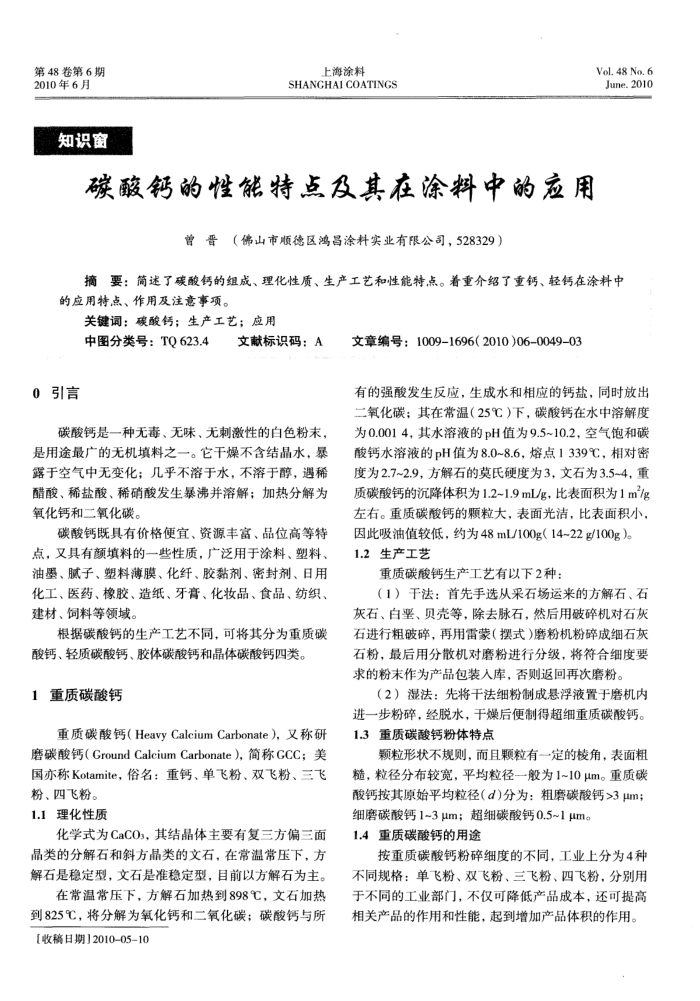

第48卷第6期 2010年6月
知识窗
上海涂料
SHANGHAICOATINGS
碳酸钙的性能特点及其在涂料中的应用
曾晋（佛山市顺德区鸿昌涂料实业有限公司，528329）
Vol. 48 No.6 June.2010
摘要：简述了碳酸钙的组成、理化性质、生产工艺和性能特点。着重介绍了重钙、轻钙在涂料中的应用特点、作用及注意事项。
关键词：碳酸钙；生产工艺；应用
中图分类号：TO623.4
0引言
文献标识码：A
碳酸钙是一种无毒、无味、无刺激性的白色粉末，是用途最广的无机填料之一。它干燥不含结晶水，暴露于空气中无变化；几乎不溶于水，不溶于醇，遇稀醋酸、稀盐酸、稀硝酸发生暴沸并溶解；加热分解为氧化钙和二氧化碳。
碳酸钙既具有价格便宜、资源丰富、品位高等特点，又具有颜填料的一些性质，广泛用于涂料、塑料、油墨、腻子、塑料薄膜、化纤、胶黏剂、密封剂、日用化工、医药、橡胶、造纸、牙膏、化妆品、食品、纺织、建材、饲料等领域。
根据碳酸钙的生产工艺不同，可将其分为重质碳
酸钙、轻质碳酸钙、胶体碳酸钙和晶体碳酸钙四类。 1重质碳酸钙
重质碳酸钙（HeavyCalciumCarbonate），又称研磨碳酸钙（GroundCalciumCarbonate），简称GCC；美国亦称Kotamite，俗名：重钙、单飞粉、双飞粉、三飞
粉、四飞粉。 1.1理化性质
化学式为CaCOs，其结晶体主要有复三方偏三面晶类的分解石和斜方晶类的文石，在常温常压下，方解石是稳定型，文石是准稳定型，目前以方解石为主。
在常温常压下，方解石加热到898℃，文石加热到825℃，将分解为氧化钙和二氧化碳；碳酸钙与所【收稿日期】2010-05-10
文章编号：1009-1696(2010)06-0049-03
有的强酸发生反应，生成水和相应的钙盐，同时放出二氧化碳：其在常温（25%）下，碳酸钙在水中溶解度为0.0014，其水溶液的pH值为9.5~10.2，空气饱和碳酸钙水溶液的pH值为8.0~8.6，熔点1339C，相对密度为2.7~2.9，方解石的莫氏硬度为3，文石为3.5~4，重质碳酸钙的沉降体积为1.2~1.9mL/g，比表面积为1m/g 左右。重质碳酸钙的颗粒大，表面光洁，比表面积小，因此吸油值较低，约为48mL/100g（14~22g/100g）。 1.2生产工艺
重质碳酸钙生产工艺有以下2种：
（1）于法：首先手选从采石场运来的方解石、石灰石、白垩、贝壳等，除去脉石，然后用破碎机对石灰石进行粗破碎，再用雷蒙（摆式）磨粉机粉碎成细石灰石粉，最后用分散机对磨粉进行分级，将符合细度要求的粉末作为产品包装人库，否则返回再次磨粉。
（2）湿法：先将干法细粉制成悬浮液置于磨机内进一步粉碎，经脱水，干燥后便制得超细重质碳酸钙。 1.3重质碳酸钙粉体特点
颗粒形状不规则，而且颗粒有一定的棱角，表面粗糙，粒径分布较宽，平均粒径一般为1~10μm。重质碳酸钙按其原始平均粒径（d)分为：粗磨碳酸钙>3μm；
细磨碳酸钙1~3μm；超细碳酸钙0.5~1μm。 1.4重质碳酸钙的用途
按重质碳酸钙粉碎细度的不同，工业上分为4种不同规格：单飞粉、双飞粉、三飞粉、四飞粉，分别用于不同的工业部门，不仅可降低产品成本，还可提高相关产品的作用和性能，起到增加产品体积的作用。
