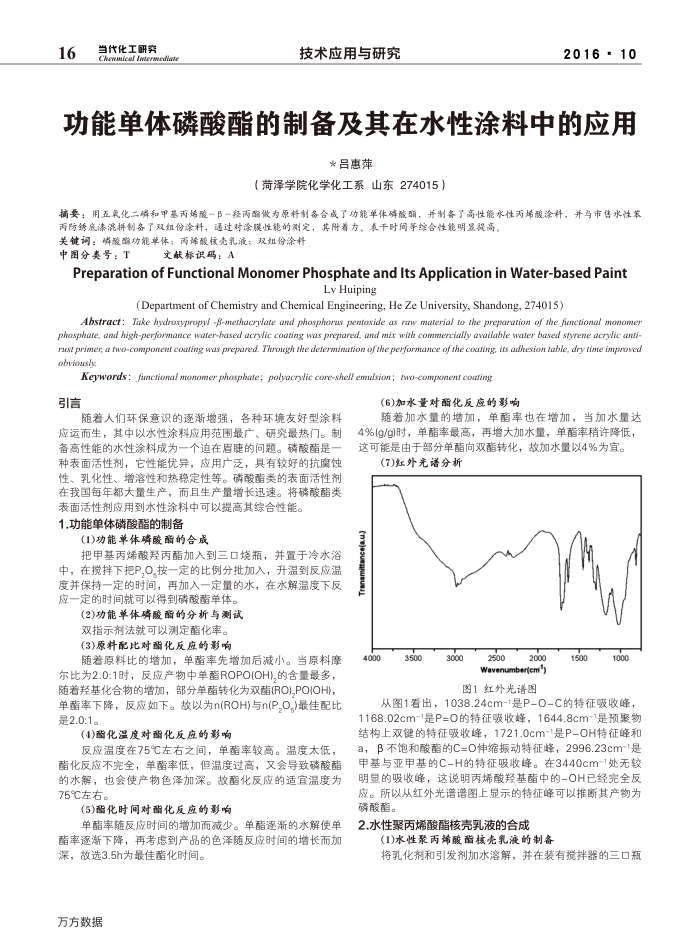

16
当代化工研究
ea
技术应用与研究
2016-10
功能单体磷酸酯的制备及其在水性涂料中的应用
*吕惠萍
（菏泽学院化学化工系山东274015】
摘要：用五氧化二磷和甲基丙酸一β一接两酯做为原料制备合成了功能单体磷酸酯，并制各了高性能水性丙烯酸涂料，并与市售水性苯
两防锈底漆混拼制备了双组份涂料，通过对涂膜性能的测定，其附着力、表干时间等综合性能明显提高，关键词：磷酸酯功能单体；两筛酸核壳乳流；双组份涂料
中图分类号：T
文献标识码：A
PreparationofFunctionalMonomerPhosphateandItsApplicationinWater-basedPaint
LvHuiping
(Department of Chemistry and Chemical Engineering,He Ze University,Shandong,274015)
Abstract: Take hydroxypropyf -g-merhacrylate and phasphorus pentoxide as raw material to zhe preparation of zhe fionctional monomer phosphate, and highr-performance water-based acrylic coating was prepared, and mix with commercially available water based styrene acryic anti-rarst primer; a fwo-componenf coating was prepared. Throug zhe defermination ofzhe performance of the coafing, its adhesion lable, dry time impvoved obviously
Keywords: fimctional monomer phosphate; polyacryic cone-shell emitdsion; wo-componen coating
引言
随着人们环保意识的逐渐增强，各种环境友好型涂料
应运而生，其中以水性涂料应用范围最广、研究最热门。制备高性能的水性涂料成为一个迫在眉睡的问题。磷酸酯是种表面活性剂，它性能优异，应用广泛，具有较好的抗腐蚀性、乳化性、增溶性和热稳定性等。磷酸酯类的表面活性剂在我国每年部大量生产，而且生产量增长迅速。将磷酸醋类
表面活性剂应用到水性涂料中可以提高其综合性能。 1.功能单体磷酸酯的制备
(1)功能单体磷酸酯的合成
把甲基丙烯酸羟丙酯加入到三口烧瓶，并置于冷水浴中，在搅拌下把P,O,按一定的比例分批加入，升温到反应温度并保持一定的时间，再加入一定量的水，在水解温度下反应一定的时间就可以得到磷酸酯单体。
(2)功能单体磷酸酯的分析与测试双指示剂法就可以测定酯化率。(3)原料配比对酯化反应的影呢
随着原料比的增加，单酯率先增加后减小。当原料摩尔比为2.0:1时，反应产物中单酯ROPO(OH),的含量最多，随着羟基化合物的增加，部分单酯转化为双酯(RO),PO(OH)，单酯率下降，反应如下。故以为n(ROH)与n(P,O,)最佳配比是2.0:1。
(4)酯化温度对酯化反应的影响
反应温度在75℃左右之间，单酯率较高。温度太低，酯化反应不完全，单酯率低，但温度过高，又会导致磷酸醋的水解，也会使产物色泽加深。故酯化反应的适宜温度为 75℃左右。
(5)酯化时间对酯化反应的影响
单醋率随反应时间的增加而减少。单酯逐渐的水解使单酯率逐渐下降，再考虑到产品的色泽随反应时间的增长而加
深，故选3.5h为最佳酯化时间。方方数据
(6)加水量对酯化反应的影响
随若加水量的培加，单醋率也在增加，当加水量达 4%(g/g)时，单酯率最高，再增大加水量，单酯率稍许降低，这可能是由于部分单醋向双酯转化，故加水量以4%为宜。
(7)红外光谱分析 Transmittance(a.u)
4000
3500
3000
2500
2000
Wavenumber(cm*)
1500
1000
图1红外光语图
从图1看出，1038.24cm-1是P-O-C的特征吸收峰， 1168.02cm-1是P=0的特征吸收峰，1644.8cm-1是预聚物结构上双键的特征吸收峰，1721.0cm-1是P_OH特征峰和
a.
β不饱和酸醋的C=O伸缩振动特征峰，2996.23cm-1是
甲基与亚甲基的C-H的特征吸收峰。在3440cm-1处无较明显的吸收峰，这说明丙烯酸羟基酯中的-OH已经完全反应。所以从红外光谱谱图上显示的特征峰可以推断其产物为磷酸酯。
2.水性聚丙烯酸酯核壳乳液的合成
(1)水性聚丙烯酸酯核壳乳液的制备
将乳化剂和引发剂加水溶解，并在装有搅拌器的三口瓶
