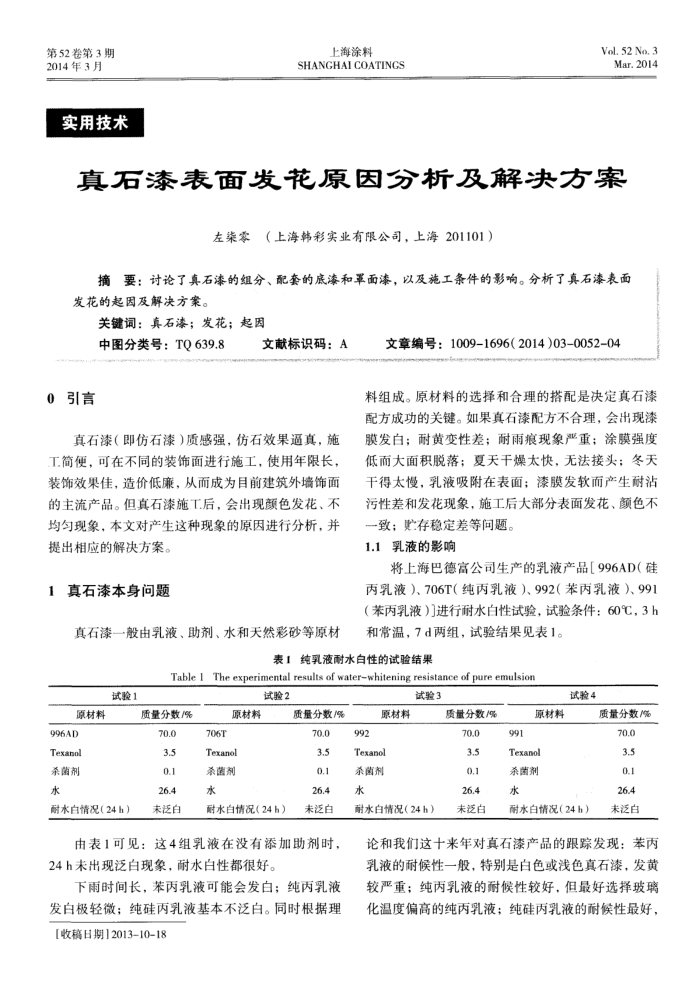

第52卷第3期 2014年3月
实用技术
上海涂料
SHANGHAI COATINCS
Vol. 52 No. 3 Mar.2014
真石漆表面发花原因分析及解决方案
左柒零（上海韩彩实业有限公司，上海201101）
摘要：讨论了真石漆的组分、配套的底漆和罩面漆，以及施工条件的影响。分析了真石漆表面发花的因及解决方案。
关键词：真石漆；发花；起固
中图分类号：TO639.8
0引言
文献标识码：A
真石漆（即仿石漆）质感强，仿石效果逼真，施工简便，可在不同的装饰面进行施工，使用年限长，装饰效果佳，造价低廉，从而成为目前建筑外墙饰面的主流产品。但真石漆施工后，会出现颤色发花、不均匀现象，本文对产生这种现象的原因进行分析，并
提出相应的解决方案。 1真石漆本身问题
真石漆一般由乳液、助剂、水和天然彩砂等原材
文章编号：1009-1696(2014)03-0052-04
料组成。原材料的选择和合理的搭配是决定真石漆配方成功的关键。如果真石漆配方不合理，会出现漆膜发白；耐黄变性差；耐雨痕现象严重；涂膜强度低面大面积脱落：夏天干燥太快，无法接头：冬天干得太慢，乳液吸附在表面；漆膜发软而产生耐沾污性差和发花现象，施工后大部分表面发花、颜色不
致；贮存稳定差等间题。 1.1乳液的影响
将上海巴德高公司生产的乳液产品[996AD（硅丙乳液）、706T（纯丙乳液）、992（苯丙乳液）、991（苯丙乳液）)进行耐水白性试验，试验条件：60℃，3h 和常温，7d两组，试验结果见表1。
表1纯乳液耐水白性的试验结果
Table 1The experimental results of waterwhitening resistance of pure emulsion
试验1 原材料
996AD Texanol 杀菌剂水
耐水白情况（24h）
质量分数/% 70.0 3.5 0.1 26.4 未泛白
706T
试验2
原材料
Texanol 杀菌剂水
耐水白情况（24h）
质量分数/% 70.0 3.5 0.1 26.4 未泛白
由表1可见：这4组乳液在没有添加助剂时， 24h未出现泛白现象，耐水白性都很好。
下雨时间长，苯丙乳液可能会发白；纯丙乳液发白极轻微；纯硅丙乳液基本不泛白。同时根据理[收稿日期]2013-10-18
992
原材料
Texanol 杀菌剂水
试验3
耐水白情况（24h）
质量分数/% 70.0 3.5 0.1 26.4 未泛白
991
原材料
Texanol 杀菌剂水
试验4
质量分数/%
70.0 3.5 ro 26.4
耐水白情况（24h）
未泛白
论和我们这十来年对真石漆产品的跟踪发现：苯内乳液的耐候性一般，特别是白色或浅色真石漆，发黄较严重：纯内乳液的耐候性较好，但最好选择玻璃化温度偏高的纯丙乳液；纯硅丙乳液的耐候性最好，
