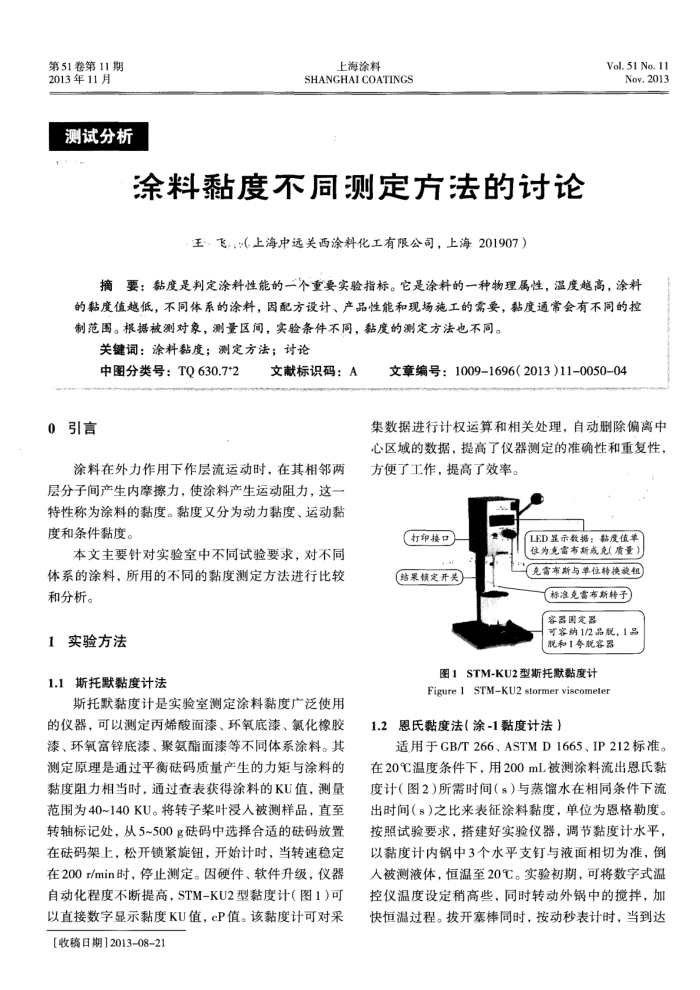

第51卷第11期 2013年11月
测试分析
上海涂料
SHANGHAI COATINGS
涂料黏度不同测定方法的讨论
王飞，：（上海中远关西涂料化工有限公司，上海201907）
Vol. 51 No. 11
Nov.2013
摘要：黏度是判定涂料性能的二个重要实验指标。它是涂料的一种物理属性，温度越高，涂料的黏度值越低，不同体系的涂料，因配方设计、产品性能和现场施工的需要，黏度通常会有不同的控制范围。根据被测对象，测量区间，实验条件不同，黏度的测定方法也不同。
关键词：涂料黏度；测定方法；讨论
中图分类号：TQ630.7*2
0引言
文献标识码：A
涂料在外力作用下作层流运动时，在其相邻两层分子间产生内摩擦力，使涂料产生运动阻力，这一特性称为涂料的黏度。黏度又分为动力黏度、运动黏度和条件黏度。
本文主要针对实验室中不同试验要求，对不同体系的涂料，所用的不同的黏度测定方法进行比较和分析。
1实验方法
1.1斯托默黏度计法
斯托默黏度计是实验室测定涂料黏度广泛使用的仪器，可以测定内烯酸面漆、环氧底漆、氯化橡胶漆、环氧富锌底漆、聚氨酯面漆等不同体系涂料。其测定原理是通过平衡码质量产生的力矩与涂料的黏度阻力相当时，通过查表获得涂料的KU值，测量范围为40~140KU。将转子桨叶浸入被测样品，直至转轴标记处，从5~500g码中选择合适的础码放置在码架上，松开锁紧旋钮，开始计时，当转速稳定在200r/min时，停止测定。因硬件、软件升级，仪器自动化程度不断提高，STM-KU2型黏度计（图1）可以直接数字显示黏度KU值，cP值。该黏度计可对采[收稿日期】2013-08-21
文章编号：1009-1696(2013)11-0050-04
集数据进行计权运算和相关处理，自动删除偏离中心区域的数据，提高了仪器测定的准确性和重复性方便了工作，提高了效率。
打印接口结果锁定开关
LED显示数据：粘度值单佳为充雷布斯或克(质量)
(竞需布斯与单位转换旋组
标准克需布斯子容器围定器
可客纳1/2品脱，1品脱和1冬脱客器
图1STM-KU2型斯托默黏度计 Figure 1 STMKU2 stormer viscometer
1.2恩氏黏度法（涂-1黏度计法）
适用于GB/T266、ASTMD1665、IP212标准。在20℃温度条件下，用200mL被测涂料流出恩氏黏度计（图2）所需时间（s）与蒸馏水在相同条件下流出时间（s)之比来表征涂料黏度，单位为恩格勒度。按照试验要求，搭建好实验仪器，调节黏度计水平，以黏度计内锅中3个水平支钉与液面相切为准，倒入被测液体，恒温至20℃。实验初期，可将数字式温控仪温度设定稍高些，同时转动外锅中的搅拌，加快恒温过程。拔开塞棒同时，按动秒表计时，当到达
