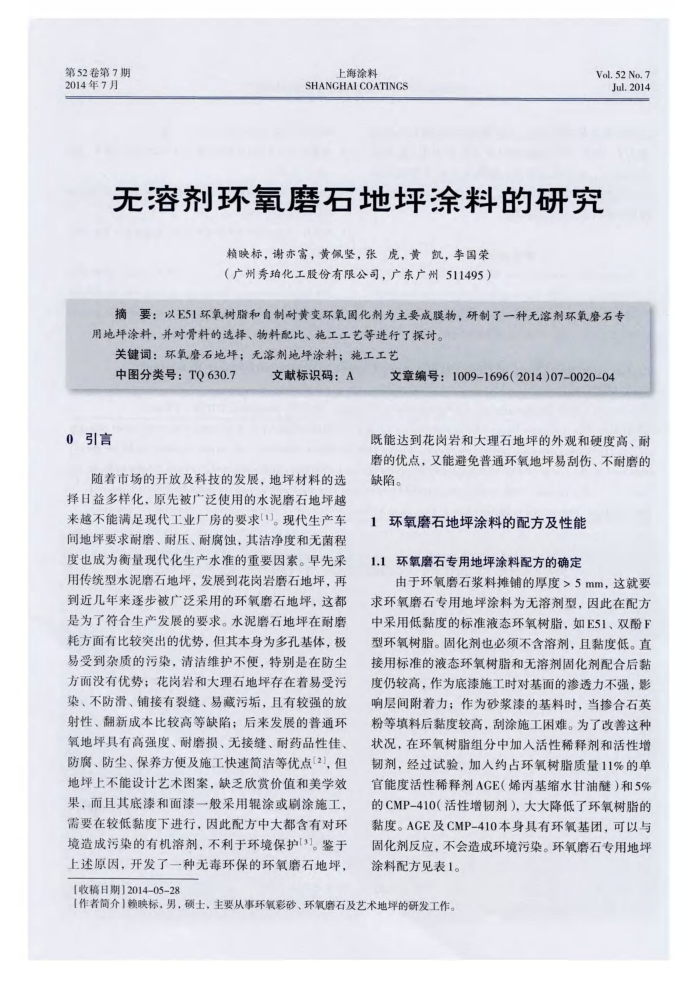

第52卷第7期 2014年7月
上海涂料
SHANGHAI COATINGS
Vol.52 No.7
Jul.2014
无溶剂环氧磨石地坪涂料的研究
赖映标，谢亦富，黄佩坚，张虎，黄凯，李国荣（广州秀珀化工股份有限公司，广东广州511495）
摘要：以E51环氧树脂和自制耐黄变环氧固化剂为主要成膜物，研制了一种无溶剂环氧座石专用地坪涂料，并对骨料的选择、物料配比、施工工艺等进行了探讨。
关键词：环氧磨石地坪：无溶剂地坪涂料：施工工艺
中图分类号：TQ630.7
0引言
文献标识码：A
随着市场的开放及科技的发展，地坪材料的选择日益多样化，原先被广泛使用的水泥磨石地坪越来越不能满足现代工业厂房的要求1。现代生产车间地坪要求耐磨、耐压、耐腐蚀，其洁净度和无菌程度也成为衡量现代化生产水准的重要因素。早先采用传统型水泥磨石地坪，发展到花岗岩磨石地坪，再到近儿年来逐步被广泛采用的环氧磨石地坪，这都是为了符合生产发展的要求。水泥磨石地坪在耐磨耗方面有比较突出的优势，但其本身为多孔基体，极易受到杂质的污染，清洁维护不便，特别是在防尘方面没有优势：花岗岩和大理石地坪存在着易受污染、不防滑、铺接有裂缝、易藏污垢，且有较强的放射性、翻新成本比较高等缺陷：后来发展的普通环氧地坪具有高强度、耐磨损、无接缝、耐药品性佳防腐、防尘、保养方便及施工快速简洁等优点（2)，但地坪上不能设计艺术图案，缺乏欣赏价值和美学效果，面且其底漆和面漆一般采用辑涂或刷涂施工，需要在较低黏度下进行，因此配方中大都含有对环境造成污染的有机溶剂，不利于环境保护[3]。鉴于上述原因，开发了一种无毒环保的环氧磨石地坪，
[收稿日期2014-05-28
文章编号：1009-1696（2014）07-0020-04
既能达到花岗岩和大理石地坪的外观和硬度高、耐磨的优点，又能避免普通环氧地坪易刮伤、不耐磨的缺陷。
1环氧磨石地坪涂料的配方及性能 1.1环氧磨石专用地坪涂料配方的确定
由于环氧磨石浆料摊铺的厚度>5mm，这就要求环氧磨石专用地坪涂料为无溶剂型，因此在配方中采用低黏度的标准液态环氧树脂，如E51、双酚F 型环氧树脂。固化剂也必须不含溶剂，且黏度低。直接用标准的液态环氧树脂和无溶剂固化剂配合后黏度仍较高，作为底漆施工时对基面的渗透力不强，影响层间附着力；作为砂浆漾的基料时，当掺合石英粉等填料后黏度较高，刮涂施工困难。为了改善这种状况，在环氧树脂组分中加人活性稀释剂和活性增韧剂，经过试验，加人约占环氧树脂质量11%的单官能度活性稀释剂AGE（烯丙基缩水甘油醚）和5% 的CMP-410（活性增韧剂）.大大降低了环氧树脂的黏度。ACE及CMP-410本身具有环氧基团，可以与固化剂反应，不会造成环境污染。环氧磨石专用地坪涂料配方见表1。
[作者简介]赖映标，男，硕士，主要从事环氧彩砂、环氧磨石及艺术地坪的研发工作。
