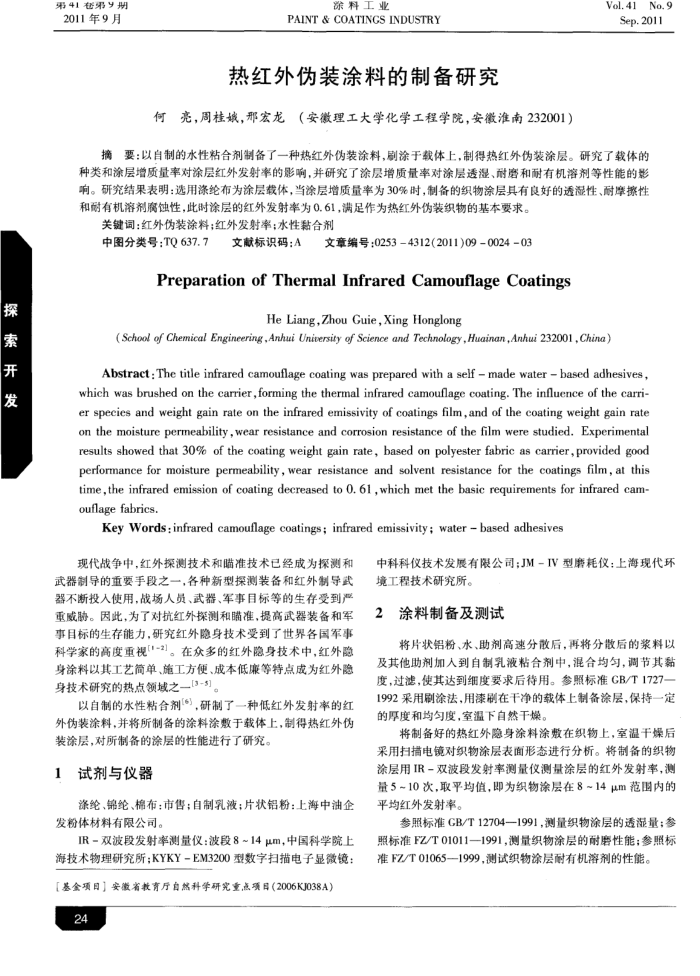

探索开发
第41套第9期 2011年9月
涂料工业
PAINT &COATINGS INDUSTRY
热红外伪装涂料的制备研究
何亮，周桂娥，邢宏龙
（安徽理工大学化学工程学院，安徽淮南232001）
Vol.41No.9 Sep.2011
摘要：以自制的水性粘合剂制备了一种热红外伪装涂料，剧涂于载体上，制得热红外伪装涂层。研究了载体的种类和涂层增质量率对涂层红外发射率的影响，并研究了涂层增质量率对涂层透湿、耐磨和耐有机溶剂等性能的影响。研究结果表明：选用涤纶布为涂层载体，当涂层增质量率为30%时，制备的织物涂层具有良好的透湿性、耐摩擦性和耐有机溶剂腐蚀性，此时涂层的红外发射率为0.61，满足作为热红外伪装织物的基本要求。
关键词：红外伪装涂料；红外发射率；水性黏合剂
中图分类号：TQ637.7
文献标识码：A
文章编号：02534312(2011)09002403
PreparationofThermalInfraredCamouflageCoatings
He Liang,Zhou Guie,Xing Honglong
( School of Chemical Engineering,Anhui Unitersity of Science and Technology, Huainan,Anhui 232001, China)
Abstract: The title infrared camouflage coating was prepared with a self made water based adhesives, which was brushed on the carrier,forming the thermal infrared camouflage coating. The influence of the carri-er species and weight gain rate on the infrared emissivity of coatings film, and of the coating weight gain rate on the moisture permeability,wear resistance and corrosion resistance of the film were studied. Experimental results showed that 30% of the coating weight gain rate, based on polyester fabric as carrier,provided good performance for moisture permeability, wear resistance and solvent resistance for the coatings film, at this time,the infrared emission of coating decreased to O. 61 ,which met the basic requirements for infrared cam-ouflage fabrics.
Key Words : infrared camouflage coatings; infrared emissivity; water - based adhesives
现代战争中，红外探测技术和瞄准技术已经成为探测和武器制导的重要手段之一，各种新型探测装备和红外制导武器不断投入使用，战场人员、武器、军事目标等的生存受到严重威胁。因此，为了对抗红外探测和瞄准，提高武器装备和军事目标的生存能力，研究红外隐身技术受到了世界各国军事科学家的高度重视[1-2]。在众多的红外隐身技术中，红外隐身涂料以其工艺简单、施工方便、成本低廉等特点成为红外隐身技术研究的热点领域之一[3-5]。
以自制的水性粘合剂"），研制了一种低红外发射率的红外伪装涂料，并将所制备的涂料涂敷于载体上，制得热红外伪装涂层，对所制备的涂层的性能进行了研究。
1
试剂与仪器
涤纶、锦纶、棉布：市售；自制乳液；片状铝粉：上海中油企
发粉体材料有限公司。
IR-双波段发射率测量仪：波段8~14μm，中国科学院上海技术物理研究所；KYKY-EM3200型数字扫描电子显微镜：
[基会项目」安徽省教育厅自热科学研究重点项目（2006KJ038A） 24
中科科仪技术发展有限公司;JM-IV型磨耗仪：上海现代环境工程技术研究所。
涂料制备及测试 2
将片状铝粉、水、助剂高速分散后，再将分散后的浆料以及其他助剂加人到自制乳液粘合剂中，混合均匀，调节其黏度，过滤，使其达到细度要求后待用。参照标准CB/T1727-1992采用刷涂法，用漆刷在干净的载体上制备涂层，保持一定的厚度和均匀度，室温下自然干燥。
将制备好的热红外隐身涂料涂敷在织物上，室温干燥后采用扫描电镜对织物涂层表面形态进行分析。将制备的织物涂层用IR-双波段发射率测量仪测量涂层的红外发射率，测量5~10次，取平均值，即为织物涂层在8~14μm范围内的平均红外发射率。
参照标准CB/T12704—1991，测量织物涂层的透湿量；参照标准FZ/T01011—1991，测量织物涂层的耐磨性能；参照标准FZ/T01065—1999，测试织物涂层耐有机溶剂的性能。
