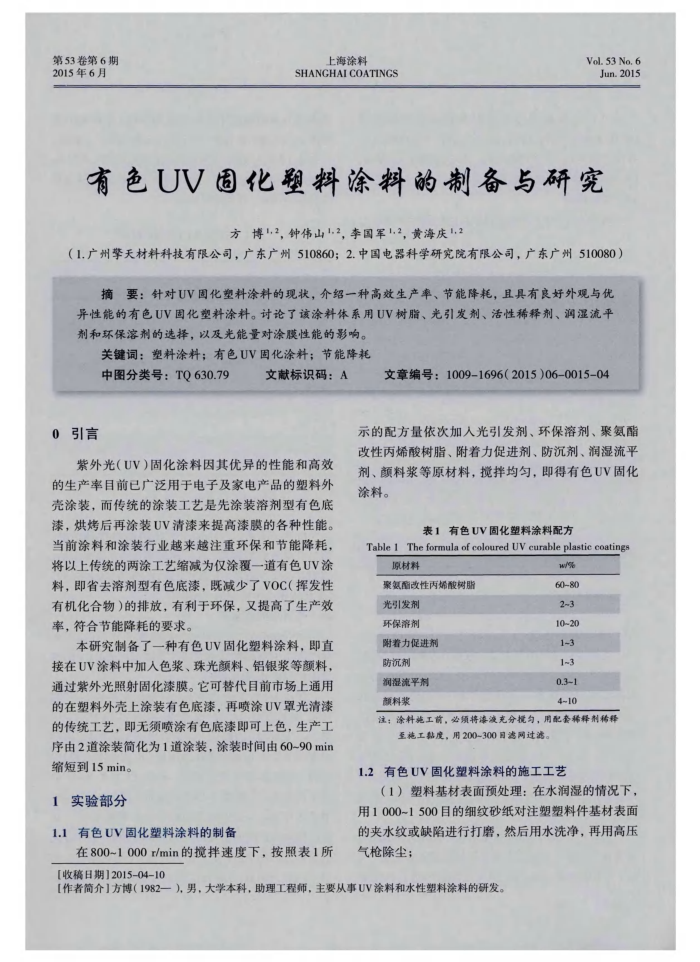

第53卷第6期 2015年6月
上海涂料
SHANGHAI COATINGS
Vol.53 No.6 Jun.2015
有色UV 固化塑料涂料的制备与研究
方博1,2，钟伟山1.2，李国军1.2，黄海庆1.2
（1.广州擎天材料科技有限公司，广东广州510860：2.中国电器科学研究院有限公司，广东广州510080）
摘要：针对UV固化塑料涂料的现状，介绍一种高效生产率、节能降耗，且具有良好外观与优异性能的有色UV固化塑料涂料。讨论了该涂料体系用UV树脂、光引发剂、活性稀释剂、润湿流平剂和环保溶剂的选择，以及光能量对涂膜性能的影响。
关键词：塑料涂料：有色UV固化涂料：节能降耗
中图分类号：TQ630.79
0引言
文献标识码：A
紫外光（UV）固化涂料因其优异的性能和高效的生产率目前已广泛用于电子及家电产品的塑料外壳涂装，而传统的涂装工艺是先涂装溶剂型有色底漆，烘烤后再涂装UV清漆来提高漆膜的各种性能。当前涂料和涂装行业越来越注重环保和节能降耗，将以上传统的两涂工艺缩减为仅涂覆一道有色UV涂料，即省去溶剂型有色底漆，既减少了VOC（挥发性有机化合物）的排放，有利于环保，又提高了生产效率，符合节能降耗的要求。
本研究制备了一种有色UV固化塑料涂料，即直接在UV涂料中加人色浆、珠光颜料、铝银浆等颜料，通过紫外光照射固化漆膜。它可替代目前市场上通用的在塑料外壳上涂装有色底漆，再喷涂UV罩光清漆的传统工艺，即无须喷涂有色底漆即可上色，生产工序由2道涂装简化为1道涂装，涂装时间由60~90min
缩短到15min。 1实验部分
1.1有色UV固化塑料涂料的制备
在800~1000r/min的搅拌速度下，按照表1所[收稿日期】2015-04-10
文章编号：1009-1696（2015）06-0015-04
示的配方量依次加人光引发剂、环保溶剂、聚氨酯改性丙烯酸树脂、附着力促进剂、防沉剂、润湿流平剂、颜料浆等原材料，搅拌均匀，即得有色UV固化涂料。
表1有色UV固化塑料涂料配方
Table 1 The formula of coloured UV curable plastic coatings
原材料
聚氨酯改性丙烯酸树脂
光引发剂环保溶剂
附着力促进剂防沉剂
润湿流平剂颜料浆
w/% 6080 2~3 1020 1-3 1~3 0.3-1 4~10
注；涂料施工前，必须将漆液充分搅，用配套稀释剂转释
至施工熟度，用200-300月滤网过滤
1.2有色UV固化塑料涂料的施工工艺
（1）塑料基材表面预处理：在水润湿的情况下、用1000~1500目的细纹砂纸对注塑塑料件基材表面的夹水纹或缺陷进行打磨，然后用水洗净，再用高压气枪除尘；
【作者简介】方博（1982一），男，大学本科，助理工程师，主要从事UV涂料和水性塑料涂料的研发。
