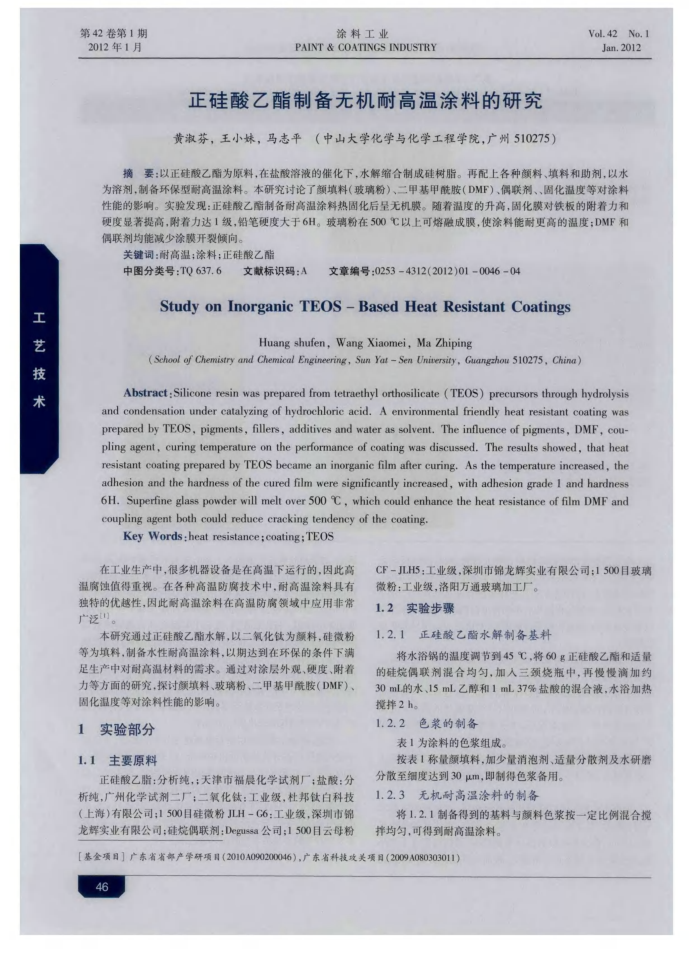

工艺技术
第42卷第1期 2012年1月
涂料工业
PAINT & COATINGS INDUSTRY
正硅酸乙酯制备无机耐高温涂料的研究黄淑芬，王小妹，马志平（中山大学化学与化学工程学院广州510275
Vol.42No.1 Jan.2012
摘要：以正硅酸乙酯为原料，在盐酸溶波的催化下，水解缩合制咸硅树脂。再配上各种颜料、填料和助剂，以水为溶剂，制备环保型耐高温涂料。本研究讨论了颜填料（玻璃粉）、二甲基甲酰胺（DMF）、偶联剂、、固化温度等对涂料性能的影响。实验发现：正硅酸乙酯制备耐高温涂料热固化后呈无机膜。随着温度的升高，固化膜对铁板的附着力和硬度显著提高，附着力达1级，铅笔硬度大于6H。玻璃粉在500C以上可熔融成膜，使涂料能耐更高的温度；DMF和偶联剂均能减少涂膜开裂倾向。
关键词：耐高湿：涂料：正硅酸乙酯
中图分类号：TQ637.6
文献标识码：A
文章编号：02534312(2012)01004604
Study on Inorganic TEOS-Based Heat Resistant Coatings
Huang shufen, Wang Xiaomei, Ma Zhiping
(School of Chemistry and Chemical Engineering, Sun Yat Sen Unitersity, Guangzhou 510275, China)
Abstract : Silicone resin was prepared from tetraethyl orthosilicate (TEOS) precursors through hydrolysis and condensation under catalyzing of hydrochloric acid. A environmental friendly heat resistant coating was prepared by TEOS, pigments, fillers, additives and water as solvent. The influence of pigments, DMF, cou-pling agent, curing temperature on the performance of coating was discussed. The results showed, that heat resistant coating prepared by TEOS became an inorganic film after curing. As the temperature increased, the adhesion and the hardness of the cured film were significantly increased, with adhesion grade I and hardness 6H. Superfine glass powder will melt over 500 °C , which could enhance the heat resistance of film DMF and coupling agent both could reduce cracking tendency of the coating.
Key Words:heat resistance;coating:TEOS
在工业生产中，很多机器设备是在高温下运行的，因此高温腐蚀值得重视。在各种高温防腐技术中，耐高温涂料具有独特的优越性，因此耐高温涂料在高温防腐领域中应用非常广泛的
本研究通过正硅酸乙酯水解，以二氧化钛为颜料.硅微粉等为填料，制备水性耐高温涂料，以期达到在环保的条件下满足生产中对耐高温材料的需求。通过对涂层外观、硬度、附着力等方面的研究，探讨颜填料、玻璃粉、二甲基甲酰胺（DMF）、
固化温度等对涂料性能的影响。 1
实验部分 1.1主要原料
正硅酸乙脂：分析纯，：天津市福晨化学试剂厂：盐酸：分析纯，广州化学试剂二厂：二氧化钛：工业级，杜邦钛白科技（上海）有限公司；1500目硅微粉JLH-G6：工业级，深圳市锦龙辉实业有限公司；硅烷偶联剂：Degussa公司：1500目云母粉
CF-JLH5：工业级，深圳市锦龙辉实业有限公司：1500目玻璃
微粉：工业级，洛阳万通玻璃加工厂。 1.2实验步
1.2.1正硅酸乙酯水解制备基料
将水浴锅的温度调节到45℃，将60g正硅酸乙酯和适量的硅烷偶联剂混合均匀，加人三颈烧瓶中，再慢慢滴加约 30mL的水、15mL乙醇和1mL37%盐酸的混合液，水浴加热搅2h。
1.2.2色的制备
表1为涂料的色浆组成。
按表1称量额填料，加少量消泡剂、适量分散剂及水研瘤
分散至细度达到30μm，即制得色浆备用。 1.2.3无机耐高温涂料的制备
将1.2.1制备得到的基料与额料色浆按一定比例混合搅择均匀，可得到耐高温涂料。
【基金项目】广东省省部产学研项目（2010.A090200046），广东省科技政关项目（2009A080303011） 46
