第2期 2011年3月
中氮肥
M-Sized Nitrogenous Fertilizer Progress

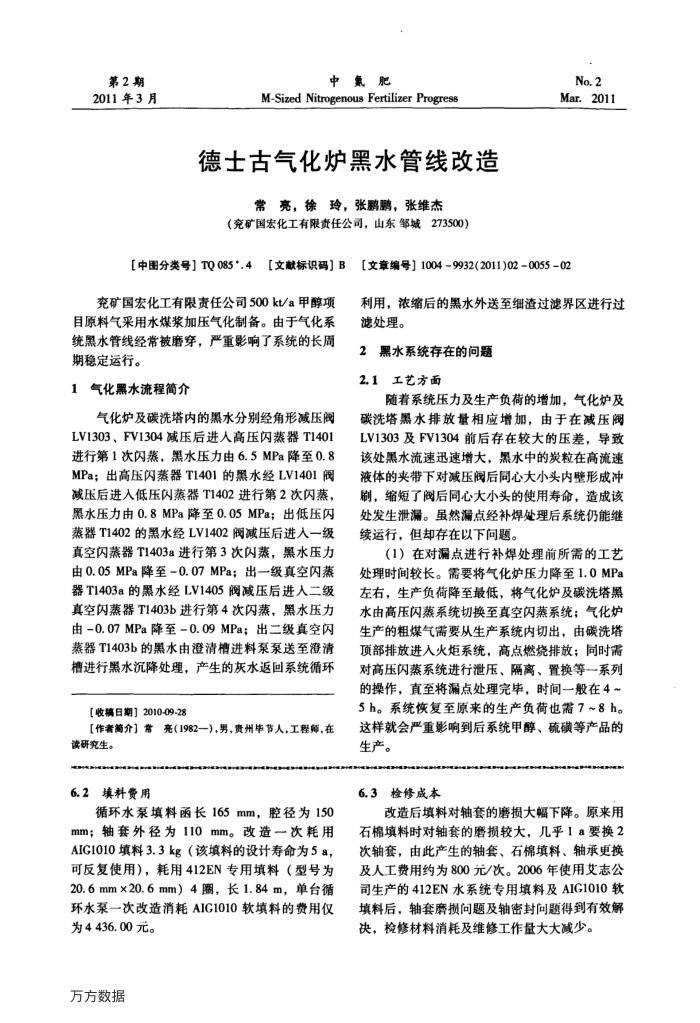

德士古气化炉黑水管线改造
常亮，徐玲，张鹏鹏，张维杰
（充矿国宏化工有限责任公司，山东邹城273500）
【中图分类号】TQ085*.4【文献标识码】B
究矿国宏化工有限责任公司500k/a甲醇项目原料气采用水煤浆加压气化制备。由于气化系统黑水管线经常被磨穿，严重影响了系统的长周期稳定运行。
1气化黑水流程简介
气化炉及碳洗塔内的黑水分别经角形减压阀 LV1303、FV1304减压后进人高压闪蒸器T1401 进行第1次闪蒸，黑水压力由6.5MPa降至0.8 MPa出高压闪蒸器T1401的黑水经LV1401阀减压后进入低压闪蒸器T1402进行第2次闪蒸，黑水压力由0.8MPa降至0.05MPa；出低压闪蒸器T1402的黑水经LV1402阀减压后进人一级真空闪蒸器T1403a进行第3次闪蒸，黑水压力由0.05MPa降至-0.07MPa：出一级真空闪蒸器T1403a的黑水经LV1405阀减压后进人二级真空闪蒸器T1403b进行第4次闪蒸，黑水压力由-0.07MPa降至-0.09MPa；出二级真空闪蒸器T1403b的黑水由澄清槽进料泵泵送至澄清槽进行黑水沉降处理，产生的灰水返回系统循环
[收稿日期］2010-09-28
【作者简介】常亮（1982—），男，贵州毕节人，工程师，在读研究生。
6.2填料费用
循环水泵填料函长165mm，腔径为150 mm；轴套外径为110mm。改造一次耗用 AIGI010填料3.3kg（该填料的设计寿命为5a，可反复使用），耗用412EN专用填料（型号为 20.6mm×20.6mm）4圈，长1.84m，单台循环水泵一次改造消耗AIG1010软填料的费用仅
为4436.00元。万方数据
No.2 Mar.2011
[文章编号】10049932(2011)02=0055-02
利用，浓缩后的黑水外送至细渣过滤界区进行过滤处理。
2黑水系统存在的问题 2.1工艺方面
随着系统压力及生产负荷的增加，气化炉及碳洗塔黑水排放量相应增加，由于在减压阀 LV1303及FV1304前后存在较大的压差，导致该处黑水流速迅速增大，黑水中的炭粒在高流速液体的夹带下对减压阀后同心大小头内壁形成冲刷，缩短了阀后同心大小头的使用寿命，造成该处发生泄漏。虽然漏点经补焊处理后系统仍能继续运行，但却存在以下问题。
（1）在对漏点进行补焊处理前所需的工艺处理时间较长。需要将气化炉压力降至1.0MPa 左右，生产负荷降至最低，将气化炉及碳洗塔黑水由高压闪蒸系统切换至真空闪蒸系统；气化炉生产的粗煤气需要从生产系统内切出，由碳洗塔顶部排放进入火炬系统，高点燃烧排放；同时需对高压闪蒸系统进行泄压、隔离、置换等一系列的操作，直至将漏点处理完毕，时间一般在4。 5h。系统恢复至原来的生产负荷也需7~8h。这样就会严重影响到后系统甲醇、硫磺等产品的生产。
6.3检修成本
改造后填料对轴套的磨损大幅下降。原来用石棉填料时对轴套的磨损较大，几乎1a要换2 次轴套，由此产生的轴套、石棉填料、轴承更换及人工费用约为800元/次。2006年使用艾志公司生产的412EN水系统专用填料及AIG1010软填料后，轴套磨损问题及轴密封问题得到有效解决，检修材料消耗及维修工作量大大减少。
