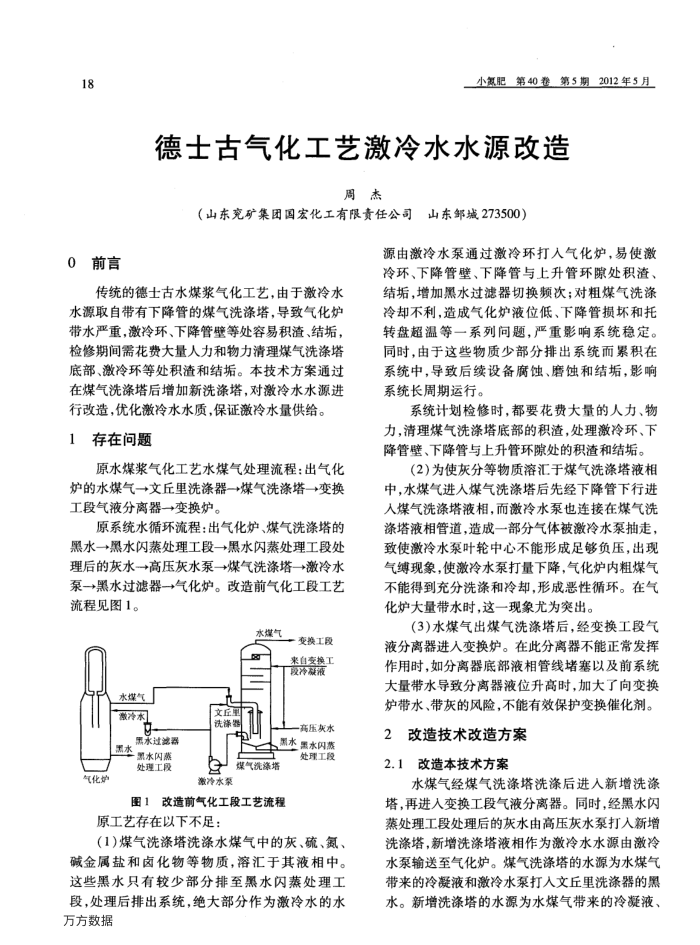

0前言
小氢肥第40卷第5期2012年5月
德士古气化工艺激冷水水源改造
周杰
（山东充矿集团国宏化工有限责任公司山东邹城273500）
源由激冷水泵通过激冷环打入气化炉，易使激冷环、下降管壁、下降管与上升管环隙处积渣、
传统的德士古水煤浆气化工艺，由于激冷水
水源取自带有下降管的煤气洗涤塔，导致气化炉带水严重.激冷环、下降管壁等处容易积渣、结垢，检修期间需花费大量人力和物力清理煤气洗涤塔底部、激冷环等处积渣和结垢。本技术方案通过在煤气洗涤塔后增加新洗涤塔，对激冷水水源进
行改造，优化激冷水水质，保证激冷水量供给。 1存在问题
原水煤浆气化工艺水煤气处理流程：出气化炉的水煤气→文丘里洗涤器一→煤气洗涤塔一→变换工段气液分离器→变换炉。
原系统水循环流程：出气化炉、煤气洗涤塔的黑水一→黑水闪蒸处理工段→黑水闪蒸处理工段处理后的灰水→高压灰水泵一→煤气洗涤塔一→激冷水泵一→黑水过滤器一→气化炉。改造前气化工段工艺流程见图1。
水煤气
变换工段来自变换工段冷凝液
水煤气激冷术
黑水过滤器墨本黑水闪菌处理工段
气化炉
九
文丘量
洗涤器
—高压灰水黑水黑水闪熊处理工段
煤气洗涤塔
激冷水泵
图1改造前气化工段工艺流程
原工艺存在以下不足：
(1）煤气洗涤塔洗涤水煤气中的灰、硫、氮、碱金属盐和卤化物等物质，溶汇于其液相中。这些黑水只有较少部分排至黑水闪蒸处理工段，处理后排出系统，绝大部分作为激冷水的水万方数据
结垢，增加黑水过滤器切换频次；对粗煤气洗涤冷却不利.造成气化炉液位低、下降管损坏和托转盘超温等一系列问题，严重影响系统稳定。同时，由于这些物质少部分排出系统而累积在系统中，导致后续设备腐蚀、磨蚀和结垢，影响系统长周期运行。
系统计划检修时，都要花费大量的人力、物力，清理煤气洗涤塔底部的积渣，处理激冷环、下降管壁、下降管与上升管环隙处的积渣和结垢。
（2）为使灰分等物质溶汇于煤气洗涤塔液相中，水煤气进入煤气洗涤塔后先经下降管下行进入煤气洗涤塔液相，而激冷水泵也连接在煤气洗涤塔液相管道，造成一部分气体被激冷水泵抽走致使激冷水泵叶轮中心不能形成足够负压，出现气缚现象，使激冷水泵打量下降，气化炉内粗煤气不能得到充分洗涤和冷却，形成恶性循环。在气化炉大量带水时，这一现象尤为突出。
(3)水煤气出煤气洗涤塔后，经变换工段气液分离器进入变换炉。在此分离器不能正常发挥作用时，如分离器底部液相管线堵寒以及前系统大量带水导致分离器液位升高时，加大了向变换炉带水、带灰的风险，不能有效保护变换催化剂。
改造技术改造方索 2
改造本技术方案
2.1
水煤气经煤气洗涤塔洗涤后进人新增洗涤塔，再进人变换工段气液分离器。同时，经黑水闪蒸处理工段处理后的灰水由高压灰水泵打入新增洗涤塔，新增洗涤塔液相作为激冷水水源由激冷水泵输送至气化炉。煤气洗涤塔的水源为水煤气带来的冷凝液和激冷水泵打人文丘里洗涤器的黑水。新增洗涤塔的水源为水煤气带来的冷凝液、
