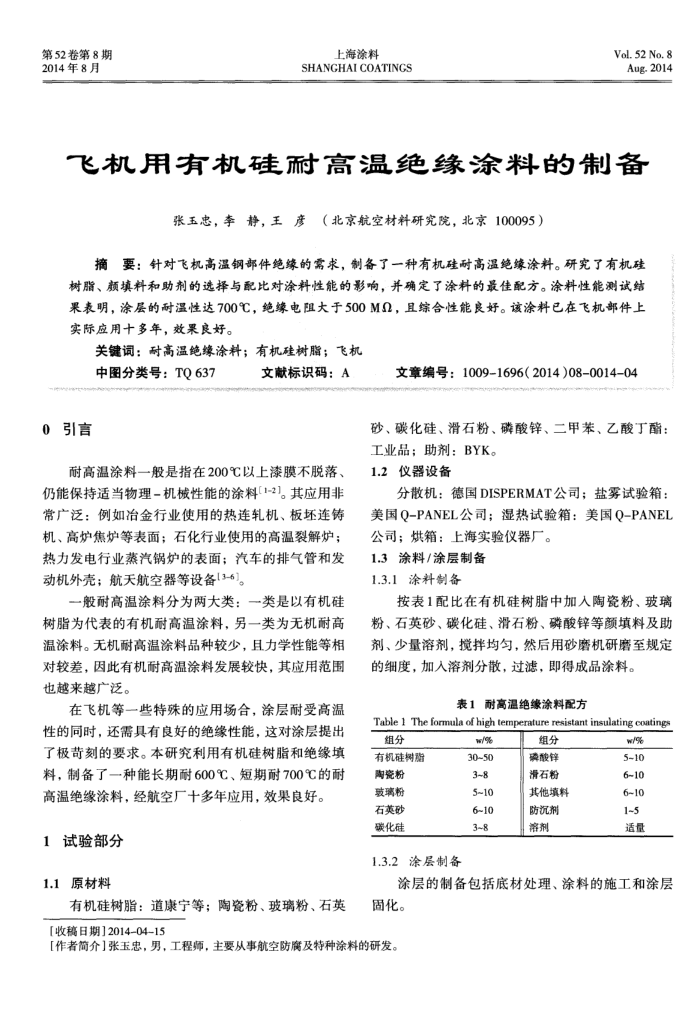

第52卷第8期 2014年8月
上海涂料
SHANGHAI COATINGS
Vol.52 No.8 Aug.2014
飞机用有机硅耐高温绝缘涂料的制备
张玉忠，李静，王彦（北京航空材料研究院，北京100095）
摘要：针对飞机高温钢部件绝缘的需求，制备了一种有机硅耐高温绝缘涂料。研究了有机硅树脂、颜填料和助剂的选择与配比对涂料性能的影响，并确定了涂料的最佳配方。涂料性能测试结果表明，涂层的耐温性达700℃，绝缘电阻大于500MQ，且综合性能良好。该涂料已在飞机部件上实际应用十多年，效果良好。
关键词：耐高温绝缘涂料；有机硅树脂；飞机
中图分类号：TQ637
0引言
文献标识码：A
耐高温涂料一般是指在200℃以上漆膜不脱落、仍能保持适当物理-机械性能的涂料[1-2]。其应用非常广泛：例如冶金行业使用的热连轧机、板坏连铸机、高炉焦炉等表面；石化行业使用的高温裂解炉；热力发电行业蒸汽锅炉的表面；汽车的排气管和发动机外壳；航天航空器等设备[3-6]。
一般耐高温涂料分为两大类：一类是以有机硅树脂为代表的有机耐高温涂料，另一类为无机耐高温涂料。无机耐高温涂料品种较少，且力学性能等相对较差，因此有机耐高温涂料发展较快，其应用范围也越来越广泛。
在飞机等一些特殊的应用场合，涂层耐受高温性的同时，还需具有良好的绝缘性能，这对涂层提出了极苛刻的要求。本研究利用有机硅树脂和绝缘填料，制备了一种能长期耐600℃、短期耐700℃的耐高温绝缘涂料，经航空厂十多年应用，效果良好。
1试验部分 1.1原材料
有机硅树脂：道康宁等；陶瓷粉、玻璃粉、石英[收稿日期】2014-04-15
文章编号：1009-1696（2014)08-0014-04
砂、碳化硅、滑石粉、磷酸锌、二甲苯、乙酸丁酯：
工业品；助剂：BYK。 1.2仪器设备
分散机：德国DISPERMAT公司；盐雾试验箱：美国Q-PANEL公司：湿热试验箱：美国Q-PANEL 公司；烘箱：上海实验仪器厂。
1.3涂料/涂层制备 1.3.1涂料制备
按表1配比在有机硅树脂中加入陶瓷粉、玻璃粉、石英砂、碳化硅、滑石粉、磷酸锌等颜填料及助剂、少量溶剂，搅拌均匀，然后用砂磨机研磨至规定的细度，加入溶剂分散，过滤，即得成品涂料。
表1耐高温绝缘涂料配方
Table 1 The fomula of high temperature resistant insulating coatings
组分
有机硅树脂
陶瓷粉玻璃粉石英砂碳化硅
1.3.2涂层制备
%/m 0S~0F 3-8 5~10 6~10 3~8
组分磷酸锌滑石粉其他填料防沉剂溶剂
w/% 510 6~10 6~10 1-5 适量
涂层的制备包括底材处理、涂料的施工和涂层固化。
[作者简介]张玉患，男，工程师，主要从事航空防腐及特种涂料的研发。
