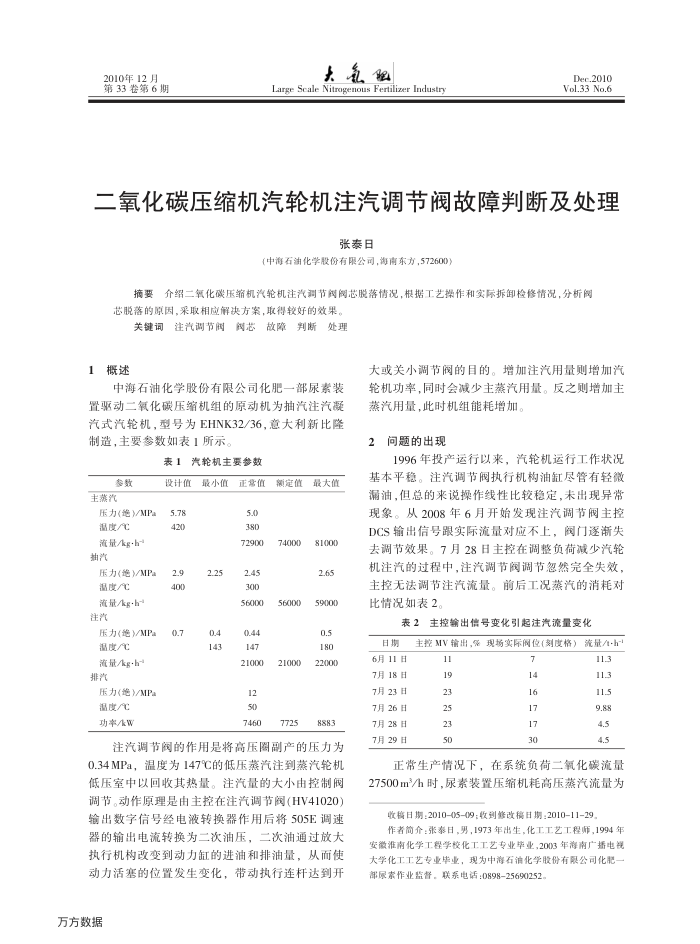

2010年12月第33卷第6期
太氧
Large Scale Nitrogenous Fertilizer Industry
Dec.2010 Vol.33 No.6
二氧化碳压缩机汽轮机注汽调节阀故障判断及处理
张泰日
（中海石油化学股份有限公司，海南东方，572600）
摘要介绍二氧化碳压缩机汽轮机注汽测节的朗芯脱落情况，根据工艺摆作和实际拆卸检修情况，分析限芯脱落的原因，采取相应解决方案，取得较好的效果。
关键词
注汽调节闽
概述 1
阅芯
故障
判断
处理
大或关小调节阅的目的。增加注汽用量则增加汽
中海石油化学股份有限公司化肥一部尿素装置驱动二氧化碳压缩机组的原动机为抽汽注汽凝汽式汽轮机，型号为EHNK32/36，意大利新比隆制造，主要参数如表1所示，
表1
参数主蒸汽
压力(绝)/MPa
温度/℃ 流量/kg·b-抽汽
压力(绝)/MPa
温度/℃ 流量/kg·h-注汽
压力(绝)/MPa
温度/℃ 流量/kg·h-排汽
压力(地)/MPa
温度℃ 功率/kw
汽轮机主要参数
设计值 5.78 420
2.9 400
0.7
最小值 2.25 0.4 143
正常值 5.0 380 72900
2.45 300 56000
0.44 147 21000
12 50 7460
额定值 74000 56000 21000 7725
最大值 81000 2.65 59000 0.5 180 22000
8883
注汽调节阀的作用是将高压圈副产的压力为 0.34MPa，温度为147℃的低压蒸汽注到蒸汽轮机低压室中以回收其热量。注汽量的大小由控制阀调节。动作原理是由主控在注汽调节阀(HV41020) 输出数字信号经电液转换器作用后将505E调速器的输出电流转换为二次油压，二次油通过放大执行机构改变到动力缸的进油和排油量，从而使动力活塞的位置发生变化，带动执行连杆达到开
万方数据
轮机功率，同时会减少主蒸汽用量。反之则增加主蒸汽用量，此时机组能耗增加。
2
问题的出现
1996年投产运行以来，汽轮机运行工作状况
基本平稳。注汽调节阀执行机构油缸尽管有轻微漏油，但总的来说操作线性比较稳定，未出现异常现象。从2008年6月开始发现注汽调节阀主控 DCS输出信号跟实际流量对应不上，
阀门逐新失
去调节效果。7月28日主控在调整负荷减少汽轮机注汽的过程中，注汽调节阀调节忽然完全失效，主控无法调节注汽流量。前后工况蒸汽的消耗对比情况如表2
表2
日期 6月11日 7月18日 7月23日 7月26日 7月28日 7月29日
主控输出信号变化引起注汽流量变化
主控MV输出，%现场实际阀位(刻度格）
流量/t-h-
11 19 23 25 23 50
7 14 16 17 17 0F
11.3 11.3 11.5 9.88 4.5 4.5
正常生产情况下，在系统负荷二氧化碳流量 27500m/h时，尿素装置压缩机耗高压蒸汽流量为
收稿日期：20100509；收到账改稿日期：20101129
作者简介：张泰日，男，1973年出生，化工工艺工程师，1994年安徽准南化学工程学校化工工艺专业毕业，2003年海南广插电视大学化工工艺专业毕业，现为中海石消化学股份有限公司化肥一部尿索作业监督，联系电话：089825690252
