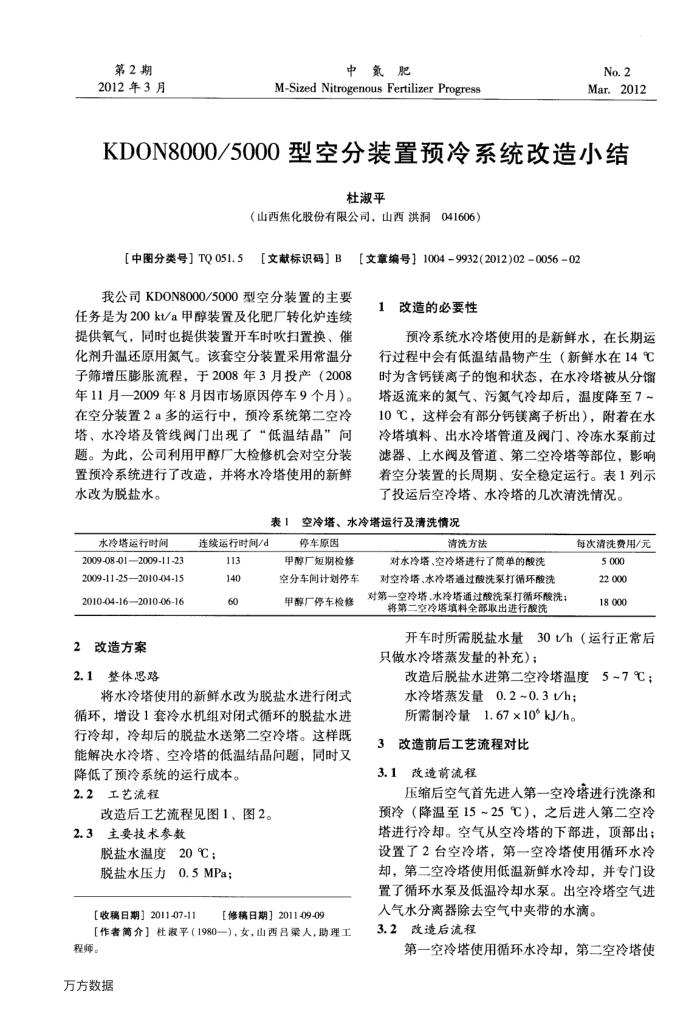

KDON8000/5000型空分装置预冷系统改造小结
杜淑平
（山西焦化股份有限公司，山西洪洞041606）
[中图分类号】TQ051.5
【文献标识码】B［文章编号】1004-9932(2012)02-0056-02
我公司KDON8000/5000型空分装置的主要任务是为200kt/a甲醇装置及化肥厂转化炉连续提供氧气，同时也提供装置开车时吹扫置换、催化剂升温还原用氮气。该套空分装置采用常温分子筛增压膨胀流程，于2008年3月投产（2008 年11月一2009年8月因市场原因停车9个月）。在空分装置2a多的运行中，预冷系统第二空冷塔、水冷塔及管线阀门出现了“低温结晶”问题。为此，公司利用甲醇厂大检修机会对空分装置预冷系统进行了改造，并将水冷塔使用的新鲜水改为脱盐水。
1改造的必要性
预冷系统水冷塔使用的是新鲜水，在长期运行过程中会有低温结晶物产生（新鲜水在14℃ 时为含钙镁离子的饱和状态，在水冷塔被从分馏塔返流来的氮气、污氮气冷却后，温度降至7~ 10℃，这样会有部分钙镁离子析出），附着在水冷塔填料、出水冷塔管道及阀门、冷冻水泵前过滤器、上水阀及管道、第二空冷塔等部位，影响着空分装置的长周期、安全稳定运行。表1列示了投运后空冷塔、水冷塔的几次清洗情况。
表1
空冷塔、水冷塔运行及清洗情况
水冷塔运行时间 2009-08-012009-11-23 2009-11-25—2010-04-15 2010-04-162010-06-16
2改造方案 2.1整体思路
连续运行时间/d
113 140 60
停车原因甲醇厂短期检修空分车间计划停车甲醇厂停车检修
将水冷塔使用的新鲜水改为脱盐水进行闭式循环，增设1套冷水机组对闭式循环的脱盐水进行冷却，冷却后的脱盐水送第二空冷塔。这样联能解决水冷塔、空冷塔的低温结晶问题，同时又
降低了预冷系统的运行成本。 2.2工艺流程
改造后工艺流程见图1、图2。 2.3主要技术参数
脱盐水温度20℃；脱盐水压力
J0.5MPa;
[收稿日期】2011-07-11
[修日期】2011-09-09
【作者简介】杜激平（1980一)，女，山西吕梁人，助理工
程师。万方数据
清洗方法
对水冷塔、空冷塔进行了简单的酸洗对空冷塔、水冷塔通过酸洗泵打循环酸洗对第一空冷塔、水冷塔通过酸洗系打循环酸洗将第二空冷塔填料全部取出进行酸洗
每次清洗费用/元
5 000 22 00 18 000
开车时所需脱盐水量
30Vh（运行正常后
只做水冷塔蒸发量的补充）；
5~7℃;
改造后脱盐水进第二空冷塔温度水冷塔蒸发量0.2~0.3Vh；所需制冷量1.67×10°kJ/h。
3改造前后工艺流程对比 3.1改造前流程
压缩后空气首先进人第一空冷塔进行洗涤和预冷（降温至15~25℃），之后进人第二空冷塔进行冷却。空气从空冷塔的下部进，顶部出；设置了2台空冷塔，第一空冷塔使用循环水冷却，第二空冷塔使用低温新鲜水冷却，并专门设置了循环水泵及低温冷却水泵。出空冷塔空气进
人气水分离器除去空气中夹带的水滴。 3.2改造后流程
第一空冷塔使用循环水冷却，第二空冷塔使
