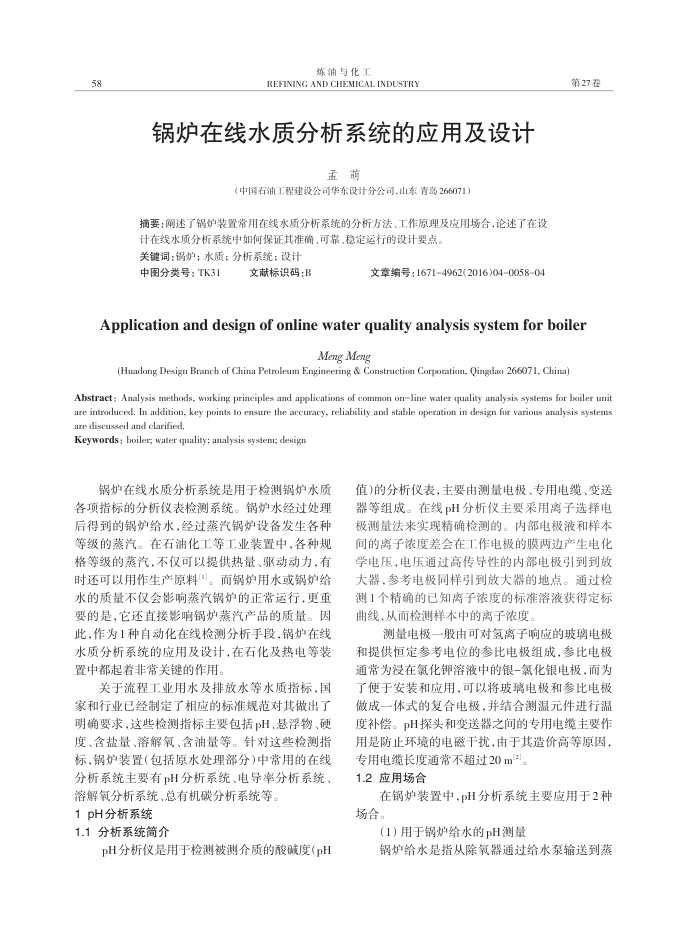

炼油与化工
REFINING AND CHEMICAL INDUSTRY
锅炉在线水质分析系统的应用及设计
孟萌
（中国石油工程建设公司华东设计分公司.山东青岛266071）
摘要：阐述了锅炉装置常用在线水质分析系统的分析方法、工作原理及应用场合，论述了在设
计在线水质分析系统申如何保证其准确、可靠，稳定运行的设计要点。关键词：锅炉；水质；分析系统；设计
中图分类号：TK31
文献标识码：B
文章编号：16714962(2016)04005804
第27卷
Application and design of onlinewater qualityanalysis systemforboiler
Meng Meng
(Huadong Design Branch of China Petroleum Engineering & Construction Corporation, Qingdao 266071, China
Abstract: Analysis methods, working principles and applications of common online water quality analysis systems for boiler unit are introduced. In addition, key points to ensure the accuracy, reliability and stable operation in design for various analysis systems are discussed and clarified
Keywords: boiler, water quality; analysis system; design
炉在线水质分析系统是用于检测锅炉水质各项指标的分析仪表检测系统。锅炉水经过处理后得到的锅炉给水，经过蒸汽锅炉设备发生各种等级的蒸汽。在石油化工等工业装置中，各种规格等级的蒸汽，不仅可以提供热量、驱动动力，有时还可以用作生产原料。而锅炉用水或锅炉给水的质量不仅会影响蒸汽锅炉的正常运行，更重要的是，它还直接影响锅炉蒸汽产品的质量。因此，作为1种自动化在线检测分析手段，锅炉在线水质分析系统的应用及设计，在石化及热电等装置中都起着非常关键的作用
关于流程工业用水及排放水等水质指标，国家和行业已经制定了相应的标准规范对其做出了明确要求，这些检测指标主要包括pH、悬浮物、硬度、含盐量、溶解氧、含油量等。针对这些检测指标，锅炉装置（包括原水处理部分)中常用的在线分析系统主要有pH分析系统、电导率分析系统溶解氧分析系统、总有机碳分析系统等
1pH分析系统 1.1分析系统简介
pH分析仪是用于检测被测介质的酸碱度（pH
值)的分析仪表，主要由测量电极、专用电缆、变送器等组成。在线pH分析仪主要采用离子选择电极测量法来实现精确检测的。内部电极液和样本间的离子浓度差会在工作电极的膜两边产生电化学电压，电压通过高传导性的内部电极引到到放大器，参考电极同样引到放大器的地点。通过检测1个精确的已知离子浓度的标准溶液获得定标曲线，从而检测样本中的离子浓度。
测量电极一般由可对氢离子响应的玻璃电极
和提供恒定参考电位的参比电极组成，参比电极通常为浸在氯化钾溶液中的银-氯化银电极，面为了便于安装和应用，可以将玻璃电极和参比电极做成一体式的复合电极，并结合测温元件进行温度补偿。pH探头和变送器之间的专用电缆主要作用是防止环境的电磁干扰，由于其造价高等原因，
专用电缆长度通常不超过20m 1.2应用场合
在锅炉装置中.pH分析系统主要应用于2种场合。
(1）用于锅炉给水的pH测量
炉给水是指从除氧器通过给水泵输送到蒸
