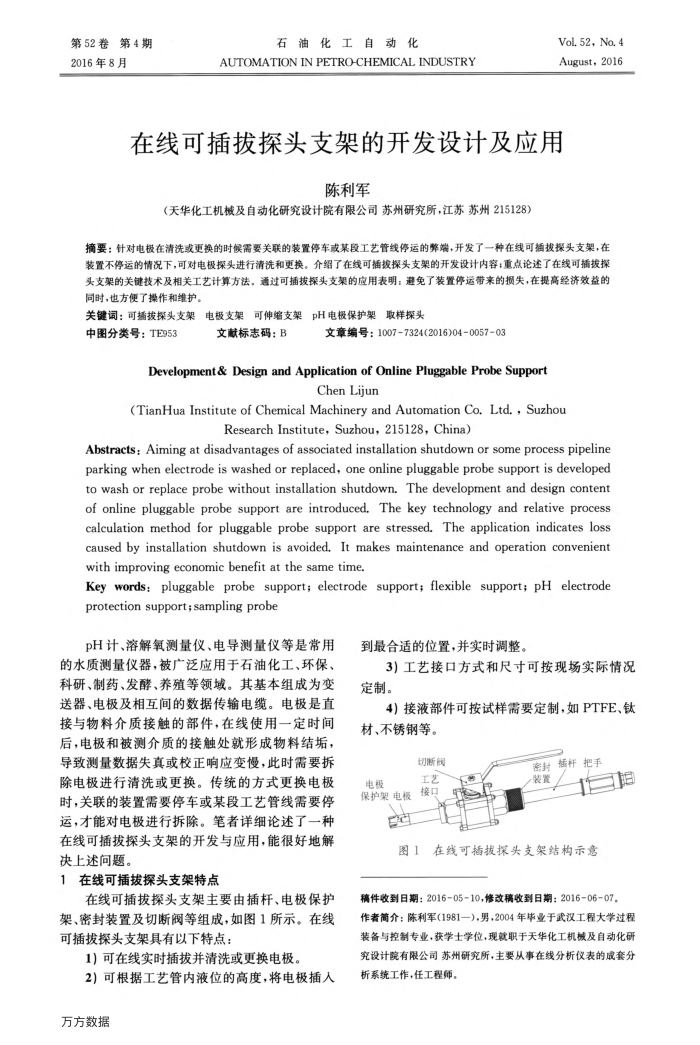

在线可插拔探头支架的开发设计及应用
陈利军
（天华化工机械及自动化研究设计院有限公司苏州研究所，江苏苏州215128）
摘要：针对电极在清洗或更换的时候需要关联的装置停车或某段工艺管线停运的擎端，开发了一种在线可插拨探头支架，在装置不停运的情况下，可对电极探头进行清洗和更换。介绍了在线可插拨探头支架的开发设计内容；重点论述了在线可插拨探头支架的关键技术及相关工艺计算方法，通过可插技探头支架的应用表明：避免了装置停运带来的损失，在提高经济效益的同时，也方便了操作和维护
电极支架可伸缩支架pH电极保护架取样探头
关键词：可插技探头支架
中图分类号：TE953
文献标志码：B
文章编号：10077324(2016)04-0057-03
Development&Design and Applicationof OnlinePluggableProbeSupport
Chen Lijun
(TianHua Institute of Chemical Machinery and Automation Co.Ltd.,Suzhou
Research Institute,Suzhou,215128,China)
Abstracts: Aiming at disadvantages of associated installation shutdown or some process pipeline parking when electrode is washed or replaced, one online pluggable probe support is developed to wash or replace probe without installation shutdown. The development and design content of online pluggable probe support are introduced. The key technology and relative process calculation method for pluggable probe support are stressed. The application indicates loss caused by installation shutdown is avoided, It makes maintenance and operation convenient with improving economic benefit at the sametime
Key words:pluggable probe support; electrode support; flexible support; pH electrode protection support; sampling probe
pH计、溶解氧测量仪、电导测量仪等是常用的水质测量仪器，被广泛应用于石油化工、环保、科研、制药、发酵、养殖等领域。其基本组成为变送器、电极及相互间的数据传输电缆。电极是直接与物料介质接触的部件，在线使用一定时间后，电极和被测介质的接触处就形成物料结垢，导致测量数据失真或校正响应变慢，此时需要拆除电极进行清洗或更换。传统的方式更换电极时，关联的装置需要停车或某段工艺管线需要售运，才能对电极进行拆除。笔者详细论述了一种在线可插拔探头支架的开发与应用，能很好地解决上述问题。
1在线可插拔探头支架特点
在线可插拔探头支架主要由插杆、电极保护架、密封装置及切断阀等组成，如图1所示。在线可插拨探头支架具有以下特点：
1）可在线实时插拔并清洗或更换电极。
2）可根据工艺管内液位的高度，将电极插入万方数据
到最合适的位置，并实时调整。
3）工艺接口方式和尺寸可按现场实际情况定制。
4）接液部件可按试样需要定制，如PTFE、钛材、不锈钢等。
切断阀工艺
电视
保护架电板
接口
南封插杆把手装置
图1在线可插拔探头支架结构示意
