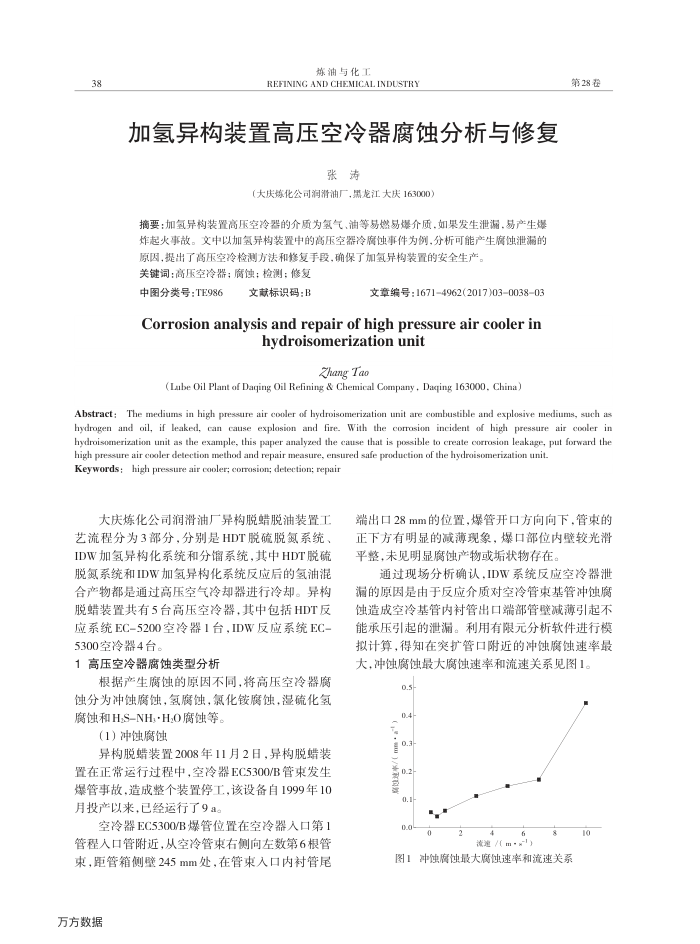

炼油与化工
REFINING AND CHEMICAL INDUSTRY
加氢异构装置高压空冷器腐蚀分析与修复
张涛
（大庆炼化公司润清油厂，黑龙江大庆163000）
摘要：加氢异构装置高压空冷器的介质为氢气、油等易燃易爆介质，如果发生泄漏，易产生爆炸起火事故。文中以加氢异构装置中的高压空器冷腐蚀事件为例，分析可能产生腐蚀泄漏的
原因，提出了高压空冷检测方法和修复手段，确保了加氢异构装置的安全生产，关键词：高压空冷器；腐蚀；检测；修复
中图分类号：TE986
文鼓标识码：B
文章编号：16714962(2017)03003803
Corrosionanalysisandrepairofhighpressureaircoolerin
hydroisomerization unit
ZhangTao
(Labe Oil Plant of Daqing Oil Refining & Chemical Company , Daqing 163000, China)
第28卷
Abstract: The mediums in high pressure air cooler of hydroisomerization unit are combustible and explosive mediums, such as hydrogen and oil, if leaked, can cause explosion and fire. With the corrosion incident of high pressure air cooler in hydroisomerization unit as the example, this paper analyzed the cause that is possible to create corrosion leakage, put forward the
high pressure air cooler detection method and repair measure, ensured safe production of the hydroisomerization unit. Keywords:high pressure air cooler; corrosion; detection; repair
大庆炼化公司润滑油厂异构脱蜡脱油装置工艺流程分为3部分，分别是HDT脱硫脱氮系统、 IDW加氢异构化系统和分馏系统，其中HDT脱硫脱氮系统和IDW加氢异构化系统反应后的氢油混合产物都是通过高压空气冷却器进行冷却。异构脱蜡装置共有5台高压空冷器，其中包括HDT反应系统EC-5200空冷器1台，IDW反应系统EC-5300空冷器4台。
1高压空冷器腐蚀类型分析
根据产生腐蚀的原因不同，将高压空冷器腐蚀分为冲蚀腐蚀，氢腐蚀，氯化铵腐蚀，湿硫化氢腐蚀和H.S-NH·H:O腐蚀等。
(1）冲蚀腐蚀
异构脱蜡装置2008年11月2日，异构脱蜡装置在正常运行过程中，空冷器EC5300/B管束发生爆管事故，造成整个装置停工，该设备自1999年10 月投产以来，已经运行了9a。
空冷器EC5300/B爆管位置在空冷器入口第1 管程人口管附近，从空冷管束右侧向左数第6根管束，距管箱侧壁245mm处，在管束入口内衬管尾
万方数据
端出口28mm的位置，爆管开口方向向下.管束的正下方有明显的减薄现象，爆口部位内壁较光滑平整，未见明显腐蚀产物或垢状物存在。
通过现场分析确认，IDW系统反应空冷器泄
漏的原因是由于反应介质对空冷管束基管冲蚀展蚀造成空冷基管内衬管出口端部管壁减薄引起不能承压引起的泄漏。利用有限元分析软件进行模拟计算，得知在安扩管口附近的冲伸磨蚀速率最大，冲蚀腐蚀最大腐蚀速率和流速关系见图1。
0.5 0.4 0.3 0.2 0.1 0.0
流
图1冲蚀腐蚀最大腐蚀速率和流速关系
