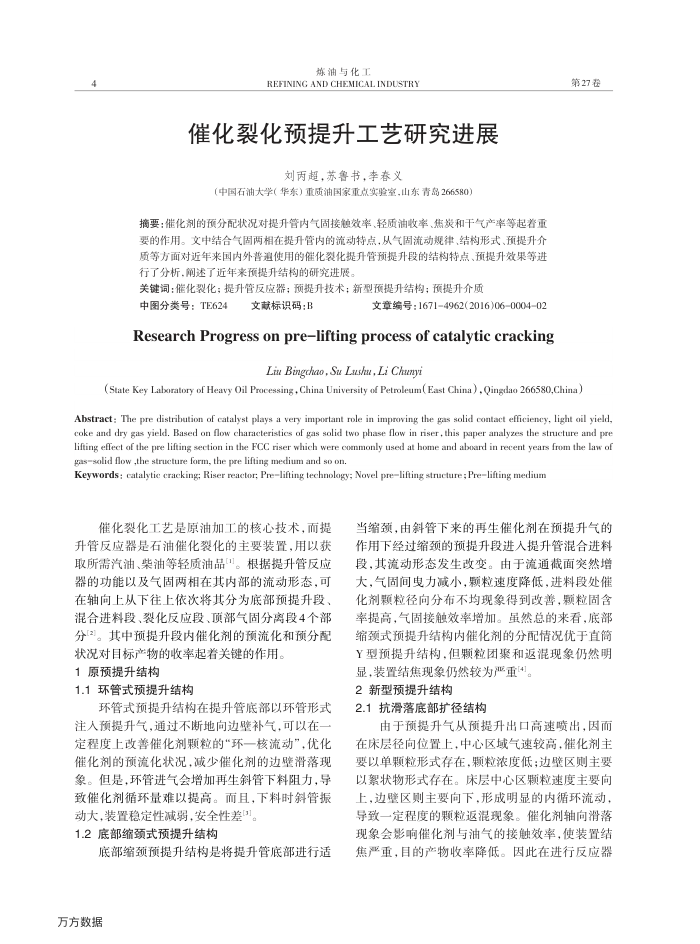

催化裂化预提升工艺研究进展
刘丙超，苏鲁书，李春义
(中国石油大学（华东）重质油国家重点实验室，山东青岛266580)
摘要：催化剂的预分配状况对提升管内气固接触效率、轻质油收率、焦炭和干气产率等起着重要的作用。文申结合气固两相在提升管内的流动特点，从气固流动规律、结构形式、预提升介质等方面对近年来国内外普使用的催化裂化提升管预提升段的结构特点、预提升效果等进行了分析，阐述了近年来预提升结构的研究进展
关键词：催化裂化；提升管反应器；预提升技术；新型预提升结构；预提升介质
中图分类号：TE624
文献标识码：B
文章编号：16714962(2016)06000402
ResearchProgress onpre-liftingprocess of catalyticcracking
Liu Bingchao, Su Laushu, Li Chumnyi
第27卷
(State Key Laboratory of Heavy Oil Processing , China University of Petroleum( East China) , Qingdao 266580,China)
Abstract: The pre distribution of catalyst plays a very important role in improving the gas solid contact efficiency, light oil yield, coke and dry gas yield. Based on flow characteristics of gas solid two phase flow in riser, this paper analyzes the structure and pre lifting effect of the pre lifting section in the FCC riser which were commonly used at home and aboard in recent years from the law of gas=solid flow ,the structure form, the pre lifing medium and so or
Keywords: catalytic cracking; Riser reactor; Prelifting technology; Novel prelifting structure ; Prelifting medium
催化裂化工艺是原油加工的核心技术，而提升管反应器是石油催化裂化的主要装置，用以获取所需汽油、柴油等轻质油品。根据提升管反应器的功能以及气固两相在其内部的流动形态，可在轴向上从下往上依次将其分为底部预提升段混合进料段、裂化反应段、项部气固分离段4个部分2)。其中预提升段内催化剂的预流化和预分配
状况对目标产物的收率起着关键的作用 1原预提升结构
1.1环管式预提升结构
环管式预提升结构在提升管底部以环管形式注人预提升气，通过不断地间边睡补气，可以在一定程度上改善催化剂颗粒的“环一核流动”，优化催化剂的预流化状况，减少催化剂的边壁滑落现象。但是，环管进气会增加再生斜管下料阻力，导致催化剂循环量难以提高。而且，下料时斜管拆
动大，装置稳定性减弱，安全性差"。 1.2底部缩颈式预提升结构
底部缩颈预提升结构是将提升管底部进行适
万方数据
当缩颈，由斜管下来的再生催化剂在预提升气的作用下经过缩颈的预提升段进人提升管混合进料段，其流动形态发生改变。由于流通截面突然增大，气固间电力减小，颗粒速度降低，进料段处催化剂颗粒径向分布不均现象得到改善，颗粒固含率提高，气固接效率增加。虽然总的来者，底部缩颈式预提升结构内催化剂的分配情况优于直筒 Y型预提升结构.但颗粒团聚和返混现象仍然明
显，装置结焦现象仍然较为严重4] 2新型预提升结构
2.1抗滑落底部扩径结构
由于预提升气从预提升出口高速喷出，因而
在床层径间位置上，中心区域气速较高，催化剂主要以单颗粒形式存在，颗粒浓度低；边壁区则主要以絮状物形式存在。床层中心区颗粒速度主要向上，边壁区则主要向下，形成明显的内循环流动，导致一定程度的颗粒返混现象。催化剂轴向滑落现象会影响催化剂与油气的接触效率，使装置结焦产重，目的产物收率降低。因此在进行反应器
