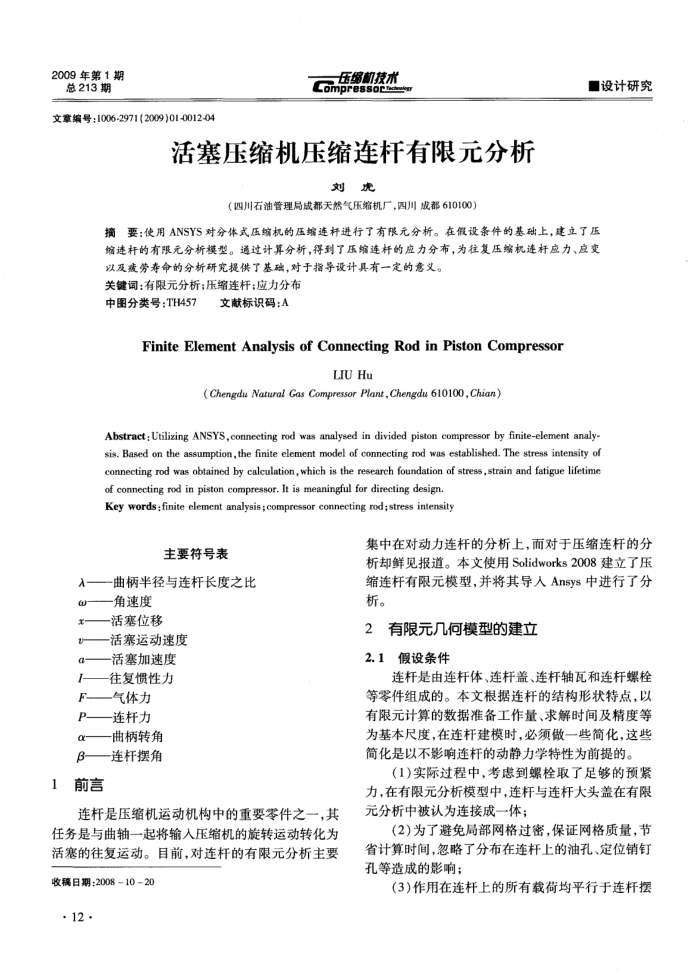

2009年第1期总213期
文章编号：1006-2971(2009)01-0012-04
压缩机技术 Compressoca
活塞压缩机压缩连杆有限元分析
虎刘
（四川石油管理局成都天然气压缩机厂，四川成都610100）
■设计研究
摘要：使用ANSYS对分体式压缩机的压缩连杆进行了有限元分析。在假设条件的基础上，建立了压缩述杆的有限元分析模型。通过计算分新，得到了压缩连杆的应力分布，为往复压缩机连杆应力、应变
以及疲劳寿命的分析研究提供了基础，对于指导设计具有一定的意义。关键词：有限元分析；压缩连杆；应力分布
中图分类号：TH457
文献标识码：A
FiniteElementAnalysisofConnectingRodinPistonCompressor
LIUHu
(Chengdu Natural Gas Compressor Plant, Chengdu 610100,Chian)
Abstract: Utilizing ANSYS, connecting rod was analysed in divided piston compressor by finite-element analy-sis. Based on the assumption,the finite element model of connecting rod was established. The stress intensity of connecting rod was obtained by calculation,which is the research foundation of stress ,strain and fatigue lifetime
of connecting rod in piston compressor. It is meaningful for directing design Key words;finite element analysis;compressor connecting rod;stress intensity
主要符号表
A a F
曲柄半径与连杆长度之比
角速度活塞位移
活塞运动速度活塞加速度往复惯性力一气体力
P—连杆力
o
曲柄转角
βB——连杆摆角 1
前言
连杆是压缩机运动机构中的重要零件之一，其任务是与曲轴一起将输入压缩机的旋转运动转化为活塞的往复运动。目前，对连杆的有限元分析主要
收稿日期：20081020·12 ·
集中在对动力连杆的分析上，而对于压缩连杆的分析却鲜见报道。本文使用Solidworks2008建立了压缩连杆有限元模型，并将其导人Ansys中进行了分析。
2有限元几何模型的建立 2.1假设条件
连杆是由连杆体、连杆盖、连杆轴瓦和连杆螺栓等零件组成的。本文根据连杆的结构形状特点，以有限元计算的数据准备工作量、求解时闻及精度等为基本尺度，在连杆建模时，必须做一些简化.这些简化是以不影响连杆的动静力学特性为前提的。
(1)实际过程中，考虑到螺栓取了足够的预紧力，在有限元分析模型中，连杆与连杆大头盖在有限元分析中被认为连接成一体；
(2)为了避免局部网格过密，保证网格质量，节省计算时间，忽略了分布在连杆上的油孔、定位销钉孔等造成的影响；
(3)作用在连杆上的所有载荷均平行于连杆摆
