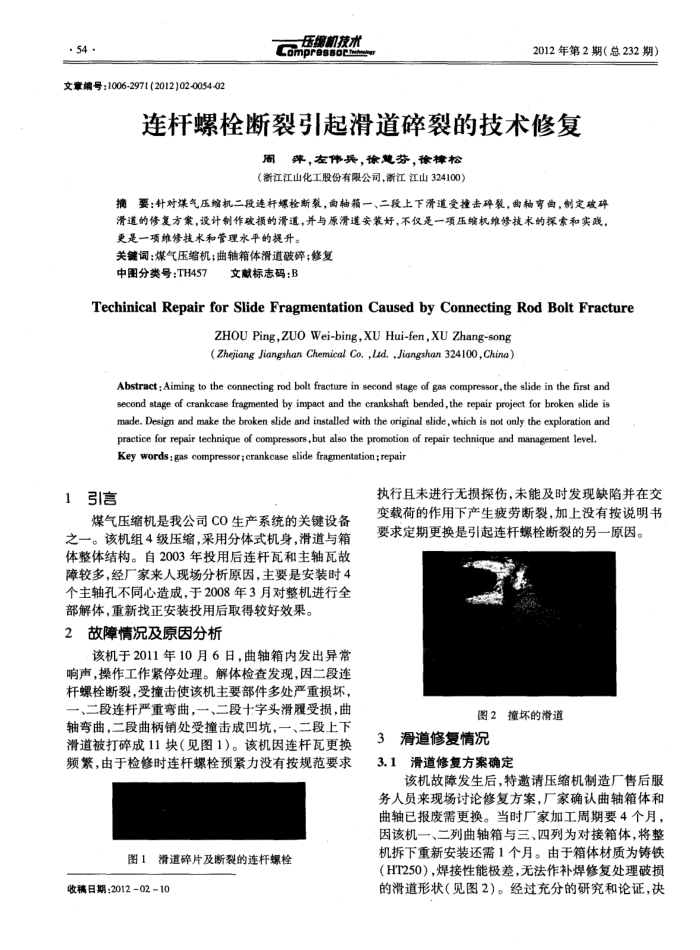

· 54·
文章编号：1006-2971(2012)02-0054-02
压缩机技术 Compressoco
2012年第2期（总232期）
连杆螺栓断裂引起滑道碎裂的技术修复
阁·萍，左伟兵，徐慧芬，徐律松（浙江江山化工股份有限公司，浙江江山324100）
摘要：针对煤气压缩机二段连杆螺检断裂，曲轴箱一、二段上下滑道受撞击碑裂，曲轴弯曲，削定破碎滑道的修复方策，设计制作破损的滑道，并与原滑道安装好，不仅是一项压缩机维修技术的探索和实践，更是一项维修技术和管理水平的提升。
关键词：煤气压缩机；曲轴箱体滑道破碎；修复
中图分类号：TH457
文献标志码：B
Techinical Repairfor SlideFragmentationCausedby ConnectingRodBoltFracture
ZHOU Ping,ZUO Wei-bing,XU Hui-fen,XU Zhang-song(Zhejiang Jiangshan Chemical Co.,Lid.,Jiangshan 324100,China）
Abstract ; Aiming to the connecting rod bolt fracture in second stage of gas compressor,the slide in the first and second stage of crankcase fragmented by impact and the crankshaft bended,the repair project for broken slide is made, Design and make the broken slide and installed with the original slide, which is not only the exploration and practice for repair technique of compressors,but also the promotion of repair technique and management level. Key words:gas compressor;crankcase slide fragmentation;repair
引言 1
煤气压缩机是我公司CO生产系统的关键设备之一。该机组4级压缩，采用分体式机身，滑道与箱体整体结构。自2003年投用后连杆瓦和主轴瓦故障较多，经厂家来人现场分析原因，主要是安装时4 个主轴孔不同心造成，于2008年3月对整机进行全部解体，重新找正安装投用后取得较好效果。
故障情况及原因分析 2
该机于2011年10月6日，曲轴箱内发出异常响声，操作工作紧停处理。解体检查发现，因二段连杆媒栓断裂，受撞击使该机主要部件多处产重损坏、二段连杆严重弯曲，一、二段十字头滑履受损，曲轴弯曲，二段曲柄销处受撞击成凹坑，一、二段上下滑道被打碎成11块（见图1）。该机因连杆瓦更换频繁，由于检修时连杆螺栓预紧力没有按规范要求
图1滑道碎片及断裂的连杆螺栓
收稿日期20120210
执行且未进行无损探伤，未能及时发现缺陷并在交变载荷的作用下产生疲劳断裂，加上没有按说明书要求定期更换是引起连杆螺栓断裂的另一原因。
图2撞坏的滑道
3滑道修复情况
3.1滑道修复方案确定
该机故障发生后，特邀请压缩机制造厂售后服务人员来现场讨论修复方案，厂家确认曲轴箱体和曲轴已报废需更换。当时厂家加工周期要4个月，因该机一、二列曲轴箱与三、四列为对接箱体，将整机拆下重新安装还需1个月。由于箱体材质为铸铁（HT250），焊接性能极差，无法作补焊修复处理破损的滑道形状（见图2）。经过充分的研究和论证，决
