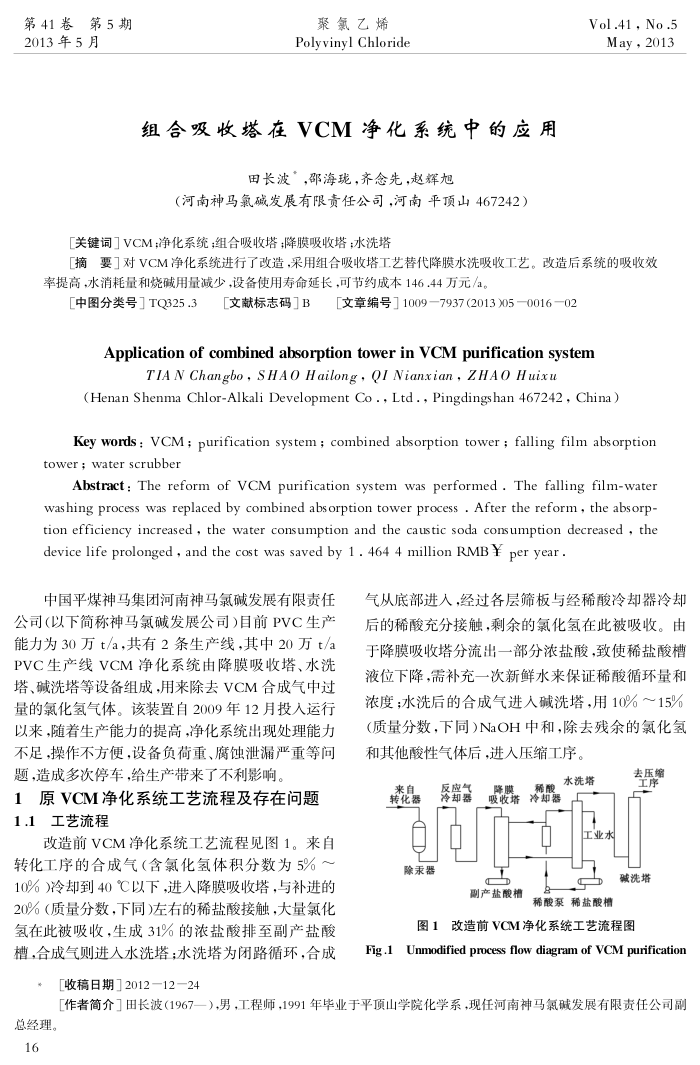

第41卷第5期 2013年5月
聚氯乙烯
Polyvinyl Chloride
组合吸收塔在VCM净化系统中的应用
田长波，邵海珑，齐念先，赵辉旭
（河南神马氯碱发展有限责任公司，河南平顶山467242）
关键词]VCM;净化系统组合吸收塔；降膜吸收塔；水洗塔
Vol.41,No.5 May,2013
「摘要］对VCM净化系统进行了改造，采用组合吸收塔工艺替代降膜水洗吸收工艺。改造后系统的吸收效率提高水消耗量和烧碱用量减少，设备使用寿命延长，可节约成本146.44万元/a。
［[中图分类号］TQ325.3［文献标志码］B［文章编号］1009—7937(2013)05—0016—02
ApplicationofcombinedabsorptiontowerinVCMpurificationsystem
TIANChangbo,SHAOHailong,QI Nianxian,ZHAOHuixu
(Henan Shenma Chlor-Alkali Development Co -, Ltd., Pingdingshan 467242, China)
Key words:VCM; purification system; combined absorption tower; falling film absorption tower;water scrubber
Abstract:The reform of VCM purification system was performed.The falling film-water washing process was replaced by combined absorption tower process . After the reform, the absorp-tion efficiency increased, the water consumption and the caustic soda consumption decreased , the device life prolonged, and the cost was saved by 1. 464 4 million RMB￥ per year .
中国平煤神马集团河南神马氯碱发展有限责任公司（以下简称神马氯碱发展公司)目前PVC生产能力为30万t/a，共有2条生产线，其中20万t/a PVC生产线VCM净化系统由降膜吸收塔、水洗塔、碱洗塔等设备组成，用来除去VCM合成气中过量的氯化氢气体。该装置自2009年12月投入运行以来，随着生产能力的提高，净化系统出现处理能力不足，操作不方便，设备负荷重、腐蚀泄漏严重等问题，造成多次停车，给生产带来了不利影响。
1原VCM净化系统工艺流程及存在问题 1.1工艺流程
改造前VCM净化系统工艺流程见图1。来自转化工序的合成气（含氯化氢体积分数为5%～ 10%)冷却到40℃以下，进入降膜吸收塔，与补进的 20%（质量分数，下同)左右的稀盐酸接触，大量氯化氢在此被吸收，生成31%的浓盐酸排至副产盐酸槽，合成气则进人水洗塔；水洗塔为闭路循环，合成
*［收稿日期］2012-12—24
气从底部进人，经过各层筛板与经稀酸冷却器冷却后的稀酸充分接触，剩余的氯化氢在此被吸收。由于降膜吸收塔分流出一部分浓盐酸，致使稀盐酸槽液位下降，需补充一次新鲜水来保证稀酸循环量和浓度；水洗后的合成气进人碱洗塔，用10%～15%(质量分数，下同)NaOH中和，除去残余的氯化氢和其他酸性气体后，进入压缩工序。
花器除汞器
馨
暖腰
副产盐酸槽
水洗塔
工业水
稀酸泵稀盐酸槽
去压缩主序
碱洗塔
图1改造前VCM净化系统工艺流程图
Fig.1Unmodified process flow diagram of VCM purification
[作者简介］田长波（1967一），男，工程师，1991年毕业于平顶山学院化学系，现任河南神马氯碱发展有限责任公司副
总经理。 16
