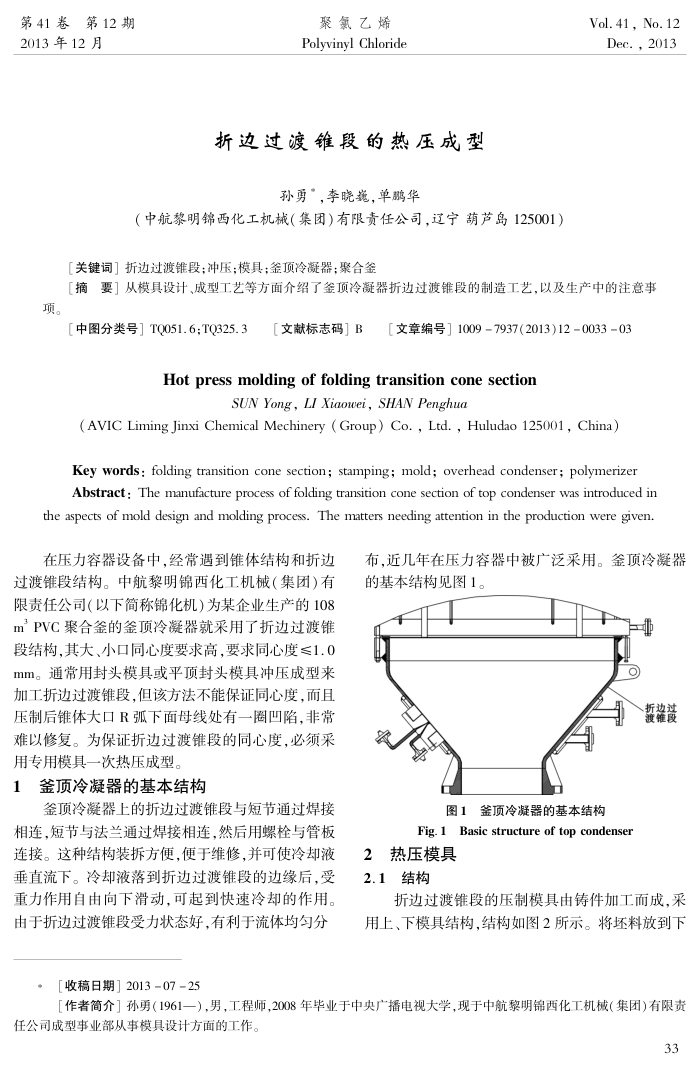

第41卷第12期 2013年12月
聚氯乙烯 Polyvinyl Chloride
折边过渡锥段的热压成型
孙勇“，李晓巍，单鹏华
（中航黎明锦西化工机械（集团）有限责任公司，辽宁葫芦岛125001）
【关键词］折边过渡锥段；冲压；模具；釜顶冷凝器；聚合釜
Vol.41,No.12 Dec.,2013
【摘要］从模具设计、成型工艺等方面介绍了釜顶冷凝器折边过渡锥段的制造工艺，以及生产中的注意事项。
【中图分类号】TQ051.6;TQ325.3
【文献标志码］B
【文章编号】10097937(2013)12003303
Hotpressmoldingoffoldingtransitionconesection
SUN Yong, LI Xiaowei, SHAN Penghua
（AVIC Liming Jinxi ChemicalMechinery（Group）Co.，Ltd.，Huludao 125001，China） Key words: folding transition cone section; stamping; mold; overhead condenser; polymerizer
Abstract:The manufacture process of folding transition cone section of top condenser was introduced in the aspects of mold design and molding process. The matters needing attention in the production were given
在压力容器设备中，经常遇到锥体结构和折边
过渡锥段结构。中航黎明锦西化工机械（集团）有限责任公司（以下简称锦化机）为某企业生产的108 mPVC聚合釜的釜顶冷凝器就采用了折边过渡锥段结构，其大、小口同心度要求高，要求同心度≤1.0 mm。通常用封头模具或平顶封头模具冲压成型来加工折边过渡锥段，但该方法不能保证同心度，而且压制后锥体大口R弧下面母线处有一圈凹陷，非常难以修复。为保证折边过渡锥段的同心度，必须采用专用模具一次热压成型。
釜顶冷凝器的基本结构
釜顶冷凝器上的折边过渡锥段与短节通过焊接相连，短节与法兰通过焊接相连，然后用螺栓与管板连接。这种结构装拆方便，便于维修，并可使冷却液垂直流下。冷却液落到折边过渡锥段的边缘后，受重力作用自由向下滑动，可起到快速冷却的作用由于折边过渡锥段受力状态好，有利于流体均勾分
收稿日期］2013-07-25
布，近几年在压力容器中被广泛采用。釜顶冷凝器的基本结构见图1。
发
图1釜顶冷凝器的基本结构
Fig.1 Basic structure of top condenser
2热压模具 2.1结构
折边过渡锥段的压制模具由铸件加工而成，采用上、下模具结构，结构如图2所示。将坏料放到下
009【
任公司成型事业部从事模具设计方面的工作。
33
