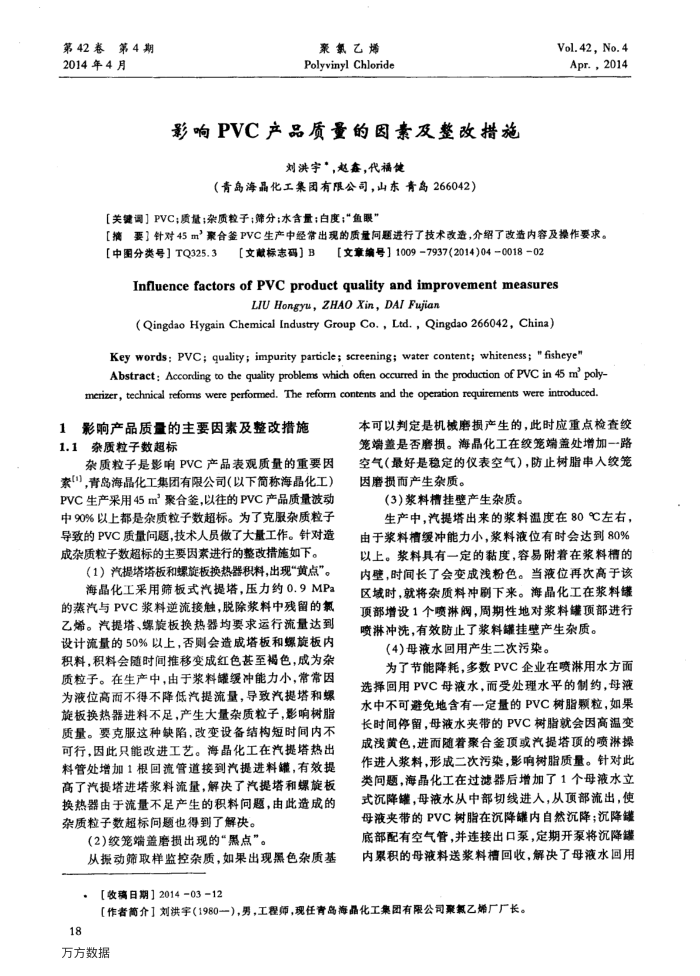

第42春第4期 2014年4月
聚氯乙烯 Polyvinyl Chloride
影响PVC产品质量的因素及整改措施
刘洪宇*，赵在，代福健
（青岛海晶化工集团有限公司，山东青岛266042）
【关键调］PVC;质量；杂质粒子；筛分；水含量；白度；"鱼眼”
Vol.42,No.4 Apr.，2014
【摘要】针对45m’聚合签PVC生产中经常出现的质量同题进行了技术改造，介绍了改造内容及操作要求。
10000【
[中图分类号]TQ325.3
InfluencefactorsofPvCproductqualityandimprovementmeasures
LIU Hongyu,ZHAO Xin,DAI Fujian
(Qingdao Hygain Chemical Industry Group Co., Ltd., Qingdao 266042, China)
Key words;PVC; quality; impurity particle; screening; water content; whiteness;"fisheye Abstract: According to the quality problems which often occurred in the production of PVC in 45 m’ poly-
merizer, technical refoms were performed. The reform contents and the operation requirements were introduced.
1影响产品质量的主要因素及整改措施 1.1杂质粒子数超标
杂质粒子是影响PVC产品表观质量的重要因索），青岛海晶化工集团有限公司（以下简称海晶化工） PVC生产采用45m"聚合釜，以往的PVC产品质量波动中90%以上都是杂质粒子数超标。为了克服杂质粒子导致的PVC质量间题，技术人员做了大量工作。针对造成杂质粒子数超标的主要因素进行的整改措施如下。
（1）汽提塔塔板和螺旋板换热器积料，出现“黄点”。海晶化工采用筛板式汽提塔，压力约0.9MPa
的蒸汽与PVC浆料逆流接触，脱除浆料中残留的氯乙烯。汽提塔、螺旋板换热器均要求运行流量达到设计流量的50%以上，否则会造成塔板和螺旋板内积料，积料会随时间推移变成红色基至褐色，成为杂质粒子。在生产中，由于浆料罐缓冲能力小，常常因为液位高而不得不降低汽提流量，导致汽提塔和螺旋板换热器进料不足，产生大量杂质粒子，影响树脂质量。要克服这种缺陷，改变设备结构短时间内不可行，因此只能改进工艺。海晶化工在汽提塔热出料管处增加1根回流管道接到汽提进料罐，有效提高了汽提塔进塔浆料流量，解决了汽提塔和螺旋板换热器由于流量不足产生的积料间题，由此造成的杂质粒子数超标间题也得到了解决。
(2)绞笼端盖磨损出现的“黑点”。
从报动筛取样监控杂质，如果出现黑色杂质基
本可以判定是机械磨损产生的，此时应重点检查绞笼端盖是否磨损。海晶化工在绞笼端盖处增加一路空气（最好是稳定的仪表空气），防止树脂串入绞笼因磨损而产生杂质。
(3)浆料槽挂壁产生杂质。
生产中，汽提塔出来的浆料温度在80℃左右，由于浆料槽缓冲能力小，浆料液位有时会达到80% 以上。浆料具有一定的黏度，容易附着在浆料精的内壁，时间长了会变成浅粉色。当液位再次高于该区域时，就将杂质料冲刷下来。海晶化工在浆料罐顶部增设1个喷淋阀，周期性地对浆料罐顶部进行喷淋冲洗，有效防止了浆料罐挂壁产生杂质。
(4)母液水回用产生二次污染。
为了节能降耗，多数PVC企业在喷淋用水方而选择回用PVC母液水，而受处理水平的制约，母液水中不可避免地含有一定量的PVC树脂颗粒，如果长时间停留，母液水夹带的PVC树脂就会因高温变成浅黄色，进而随着聚合釜顶或汽提塔顶的喷淋操作进人浆料，形成二次污染，影响树脂质量。针对此类间题，海晶化工在过滤器后增加了1个母液水立式沉降罐，母液水从中部切线进人，从顶部流出，使母液夹带的PVC树脂在沉降罐内自然沉降；沉降罐底部配有空气管，并连接出口泵，定期开泵将沉降罐内累积的母液料送浆料槽回收，解决了母液水回用
，【收稿日期】2014-03-12
【作者简介】刘洪宇（1980一），男，工程师，现任青岛海晶化工集团有限公司聚氯乙烯厂厂长。 18
万方数据
