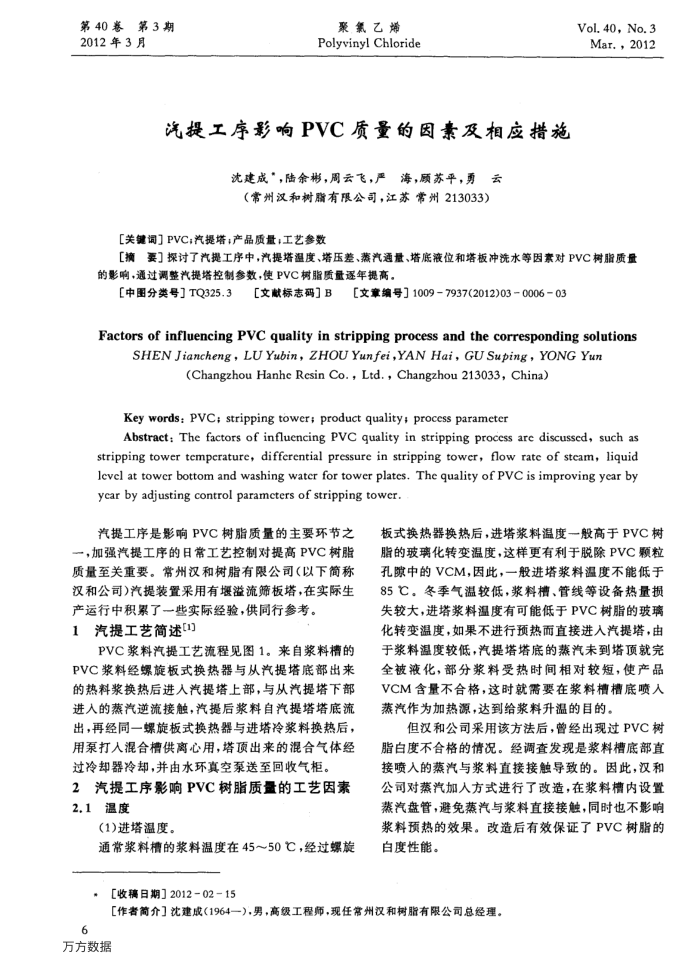

第40券第3期 2012年3月
聚氟乙烯 Polyvinyl Chloride
汽提工序影响PVC质量的因素及相应措施
沈建成“，陆余彬，周云飞，严海，顾苏平，勇
云
（常州汉和树脂有限公司，江苏常州213033）
［关键词］PVC;汽提塔，产品质量，工艺参数
Vol.40,No.3 Mar.，2012
[摘要］探讨了汽提工序中，汽提塔温度、塔压差、蒸汽通量、塔底液位和塔板冲洗水等因素对PVC树脂质量的影响，通过调整汽提塔控制参数，使PVC树脂质量逐年提高。
［中图分类号】TQ325.3
［文献标志码］B［[文章编号］10097937(2012)03-0006-03
Factors of influencing PvC quality in stripping process and the corresponding solutions
SHENJiancheng，LUYubin，ZHOUYunfei,YANHai，GUSuping，YONGYun
(Changzhou Hanhe Resin Co., Ltd.,Changzhou213033, China)
Key words: PVC; stripping tower; product quality; process parameter
Abstract:The factors of influencing PVC quality in stripping process are discussed, such as stripping tower tempcrature, differential pressure in stripping tower, flow rate of steam, liquid lcvel at tower bottom and washing water for tower plates. The quality of PVC is improving year by ycarby adjusting control paramcters of stripping tower.
汽提工序是影响PVC树脂质量的主要环节之，加强汽提工序的日常工艺控制对提高PVC树脂质量至关重要。常州汉和树脂有限公司（以下简称汉和公司)汽提装置采用有堰溢流筛板塔，在实际生
产运行中积累了一些实际经验，供同行参考。 1汽提工艺简述[1]
PVC浆料汽提工艺流程见图1。来自浆料槽的 PVC浆料经螺板式换热器与从汽提塔底部出来的热料浆换热后进人汽提塔上部，与从汽提塔下部进入的蒸汽逆流接触，汽提后浆料自汽提塔塔底流出，再经同一螺旋板式换热器与进塔冷察料换热后，用泵打入混合槽供离心用，塔顶出来的混合气体经过冷却器冷却，并由水环真空泵送至回收气柜，
2汽提工序影响PVC树脂质量的工艺因素 2.1温度
(1)进塔温度。
通常浆料槽的浆料温度在45～50℃，经过螺旋［收稿日期］2012-02-15
板式换热器换热后，进塔浆料温度一般高于PVC树脂的玻璃化转变温度，这样更有利于脱除PVC颗粒孔隙中的VCM，因此，一般进塔浆料温度不能低于 85℃。冬季气温较低，浆料槽、管线等设备热量损失较大，进塔浆料温度有可能低于PVC树脂的玻璃化转变温度，如果不进行预热而直接进入汽提塔，由于浆料温度较低，汽提塔塔底的蒸汽未到塔顶就完全被液化，部分浆料受热时间相对较短，使产品 VCM含量不合格，这时就需要在浆料槽槽底喷人蒸汽作为加热源，达到给浆料升温的目的。
但汉和公司采用该方法后，曾经出现过PVC树
脂白度不合格的情况。经调查发现是察料增底部真接喷入的蒸汽与浆料直接接触导致的。因此，汉和公司对蒸汽加人方式进行了改造，在浆料槽内设置蒸汽盘管，避免蒸汽与浆料直接接触，同时也不影响浆料预热的效果。改造后有效保证了PVC树脂的白度性能。
6 6
万方数据
