故障分析
文章编号：10062971(2012)05005205

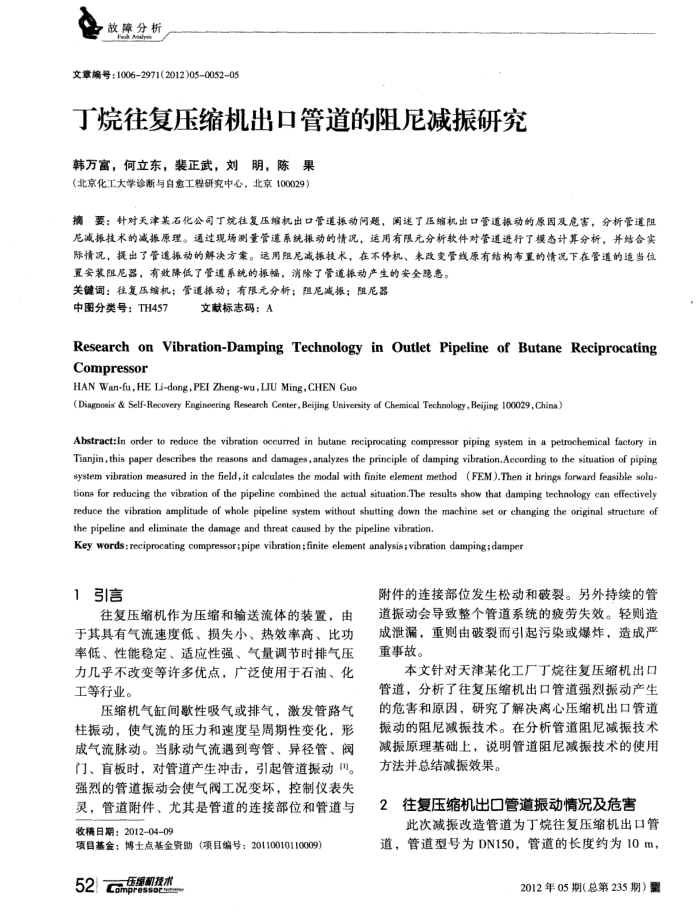

丁烷往复压缩机出口管道的阻尼减振研究
韩万富，何立东，裴正武，刘明，陈果（北京化工大学诊新与自愈工程研究中心，北京100029）
摘要：针对天津某石化公司丁烷往复压缩机出口管道振动间题，阔速了压缩机出口管道振动的原因及危害，分析管道阻尼减振技术的减振原理。通过现场测量管道系统振动的情况，运用有限元分新软件对管道进行了模态计算分析，并结合实际情况，提出了管道报动的解决方案。运用阻尼减振技术，在不停机、未改变管线原有结构布置的情况下在管道的适当位
置安装阻尼器，有效降低了管道系统的振幅，消除了管道振动产生的安全隐态。关键词：往复压综机；管道振动；有限元分析；阻尼减振；阻尼器
中图分类号：TH457
文献标志码：A
Research onVibration-DampingTechnologyin OutletPipeline of Butane Reciprocating Compressor
HAN Wan-fu, HE Li-dong, PEI Zheng-wu, LIU Ming, CHEN Guo
(Diagnosis & Self-Recovery Engineering Research Center, Beijing University of Chemical Technology, Beijing 100029, China)
Abstract:ln order to reduce the vibration oceurred in butane reciprocating compressor piping system in a petrochemical factory in Tianjin,this paper describes the reasons and damages, analyzes the principle of damping vibration.According to the situation of piping system vibration measured in the field,it calculates the modal with finite element method (FEM).Then it brings forward feasible solu-tions for reducing the vibration of the pipeline combined the actual situation.The results show that damping technology can effectively reduce the vibration amplitude of whole pipeline system without shutting down the machine set or changing the original structure of the pipeline and eliminate the damage and threat caused by the pipeline vibration.
Key words: reciprocating compressor;pipe vibration ;finite element analysis;vibration damping; damper
1引言
往复压缩机作为压缩和输送流体的装置，由于其具有气流速度低、损失小、热效率高、比功率低、性能稳定、适应性强、气量调节时排气压力几乎不改变等许多优点，广泛使用于石油、化工等行业。
压缩机气缸间歇性吸气或排气，激发管路气柱振动，使气流的压力和速度呈周期性变化，形成气流脉动。当脉动气流遇到弯管、异径管、阀门、盲板时，对管道产生冲击，引起管道振动。强烈的管道振动会使气阀工况变坏，控制仪表失灵，管道附件、尤其是管道的连接部位和管道与收稿日期：201204-09
项目基金：博士点基金资助（项目编号：20110010110009） 52Compresorm
压缩和技术
附件的连接部位发生松动和破裂。另外持续的管道振动会导致整个管道系统的疲劳失效。轻则造成泄漏，重则由破裂而引起污染或爆炸，造成严重事故。
本文针对天津某化工厂丁烷往复压缩机出口管道，分析了往复压缩机出口管道强烈振动产生的危害和原因，研究了解决离心压缩机出口管道振动的阻尼减振技术。在分析管道阻尼减振技术减振原理基础上，说明管道阻尼减振技术的使用方法并总结减振效果。
往复压缩机出口管道振动情况及危害 2
此次减振改造管道为丁烷往复压缩机出口管道，管道型号为DN150，管道的长度约为10m，
2012年05期（总第235期）翼
