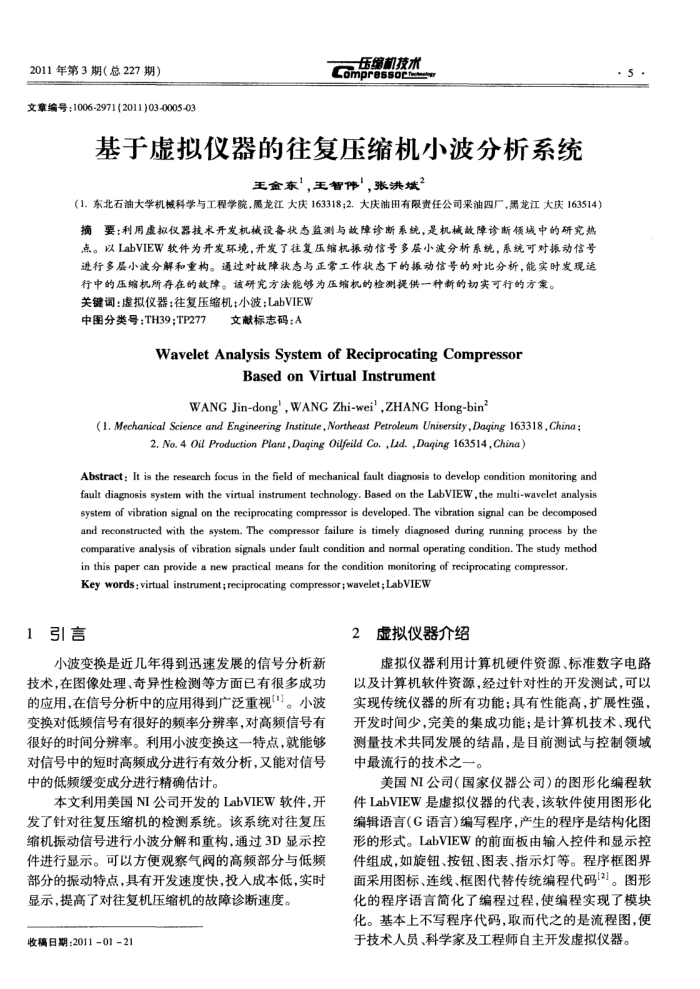

2011年第3期（总227期）
文章编号：1006-2971(2011)03-0005-03
压缩机技术 Compressoc
基于虚拟仪器的往复压缩机小波分析系统
王金东”，王智伟，张洪燃2
（1.东北石油大学机械科学与工程学院，黑龙江大庆163318;2.大庆油田有限责任公司采油四厂，黑龙江大庆163514）摘要：利用虚拟仪器技术开发机械设备状态监测与数障诊断系统，是机械故障诊断领域中的研究热点。以LabVIEW软件为开发环境，开发了往复压缩机振动信号多层小波分析系统，系统可对振动信号进行多层小波分解和重构。通过对放障状态与正常工作状态下的振动信号的对比分析，能实时发现运
行中的压缩机所存在的故障。该研究方法能够为压缩机的检测提供一种新的切实可行的方案。关键调：虚拟仪器；往复压缩机：小波：LabVIEW
中图分类号：TH39;TP277
文献标志码：A
WaveletAnalysisSystemofReciprocatingCompressor
BasedonVirtualInstrument
WANG Jin-dong', WANG Zhi-wei',ZHANG Hong-bin
(1. Mechanical Science and Engineering Institute,Northeast Petroleum University,Daqing 163318,China;
2.No. 4 Oil Production Plant,Daqing Oifeild Co.,Lad.,Daqing 163514,China)
Abstract: It is the research focus in the field of mechanical fault diagnosis to develop condition monitoring and saaaaeas system of vibration signal on the reciprocating compressor is developed. The vibration signal can be decomposed and reconstructed with the system. The compressor failure is timely diagnosed during running process by the comparative analysis of vibration signals under fault condition and normal operating condition. The study method
in this paper can provide a new practical means for the condition monitoring of reciprocating compressor Key words:virtual instrument;reciprocating compressor; wavelet;LabVIEW
1引言
小波变换是近几年得到迅速发展的信号分析新技术，在图像处理、奇异性检测等方面已有很多成功的应用，在信号分析中的应用得到广泛重视。小波变换对低频信号有很好的频率分辨率，对高频信号有很好的时间分辨率。利用小波变换这一特点，就能够对信号中的短时高频成分进行有效分析，又能对信号中的低频缓变成分进行精确估计。
本文利用美国NI公司开发的LabVIEW软件，开发了针对往复压缩机的检测系统。该系统对往复压缩机振动信号进行小波分解和重构，通过3D显示控件进行显示。可以方便观察气阅的高频部分与低频部分的振动特点，具有开发速度快，投入成本低，实时
显示，提高了对往复机压缩机的故障诊断速度。收稿日期：2011-01-21
虚拟仪器介绍 2
s
虚拟仪器利用计算机硬件资源、标准数字电路以及计算机软件资源，经过针对性的开发测试，可以实现传统仪器的所有功能；具有性能高，扩展性强，开发时间少，完美的集成功能；是计算机技术、现代测量技术共同发展的结晶，是目前测试与控制领域中最流行的技术之一。
美国NI公司（国家仪器公司）的图形化编程软件LabVIEW是虚拟仪器的代表，该软件使用图形化编辑语言（G语言）编写程序，产生的程序是结构化图形的形式。LabVIEW的前面板由输人控件和显示控件组成，如旋钮、按钮、图表、指示灯等。程序框图界面采用图标、连线、框图代替传统编程代码[3]。图形化的程序语言简化了编程过程，使编程实现了模块化。基本上不写程序代码，取而代之的是流程图，便于技术人员、科学家及工程师自主开发虚拟仪器。
